Zweiseitige Rohrdurchflussneutralisation (Inline)mit vorausschauender Leitfähigkeits-Messung
Durchfluss-
messer
Lf-Sensor 2
Q

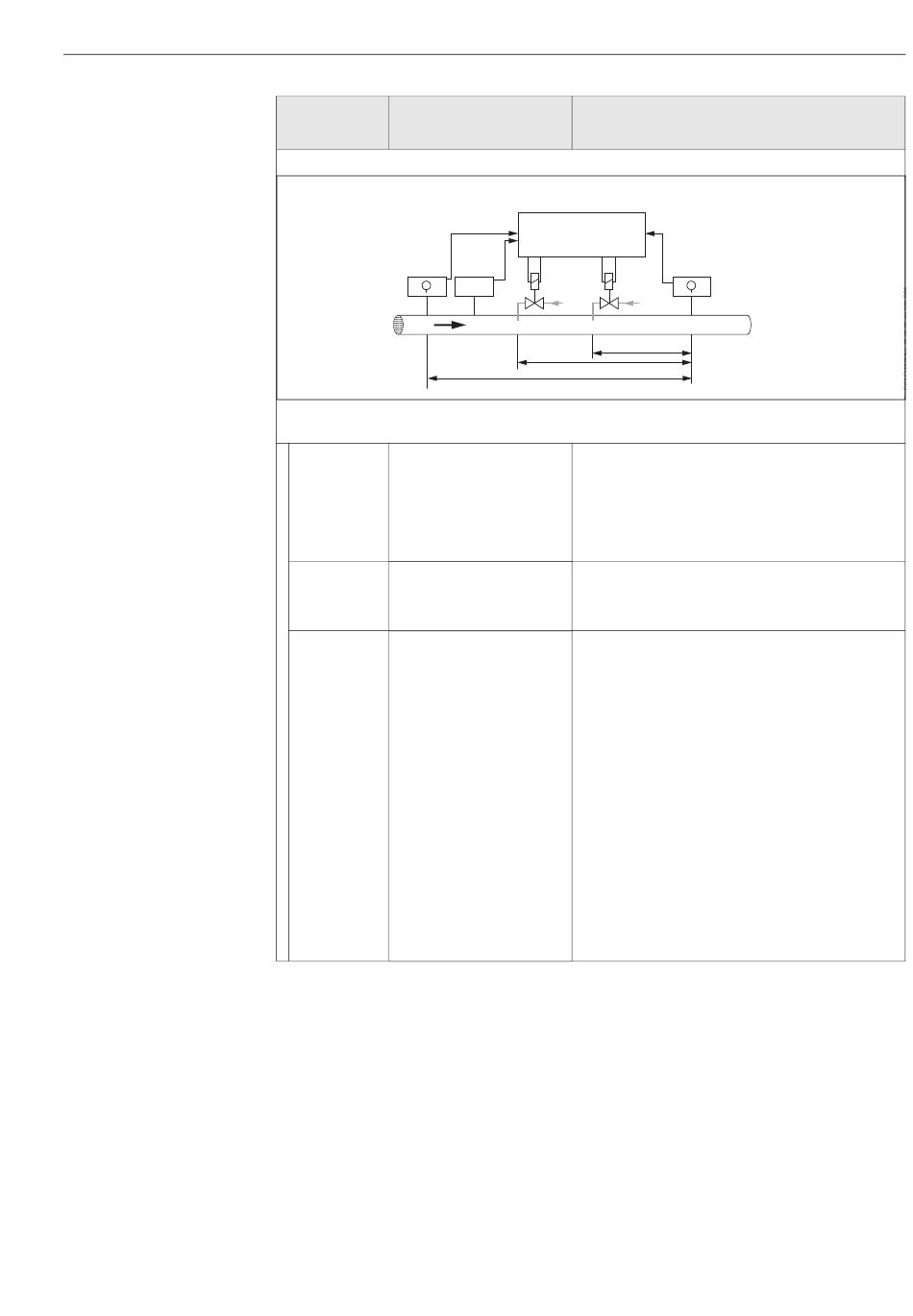

Abb. 29:
Schema einer zweiseitigen Regelung mit vorausschauender Regelung
MC4
Einheit:
Einheit:
4 mA-Wert:
20 mA-Wert:
MC5
Durchmesser
MC6
Funktion
Grenzwert
Kstör=1:
Kmax:
Kabschalt:
INFO
Mycom 153
F
Wasser
Elektrolyt
L
S
L
B
L
E
m3/h
Volumenstrom Durchflussmesser
s
Einheit: Eingabe des Volumenstroms in m
___
4 mA-Wert: Minimalen Wert der Fließgeschwindigkeit ein-
___
geben.
20 mA-Wert: Maximalen Wert der Fließgeschwindigkeit ein-
geben.
00 mm
Rohrdurchmesser
Eingabe des Rohr-Innendurchmessers, welches sich zwi-
schen den beiden Sensoren befindet.
ein
Störgrößenaufschaltung
050.0
(nur, wenn 2 Stromeingänge vorhanden)
050.0
Die Störgrößenaufschaltung erfolgt multiplikativ, d.h. die
1.7
Reglerstellgröße wird mit der Verstärkung Kstör multipliziert
1.0
(s. Abb. 30).
Grenzwert: Unterschreitet das Stromeingangssignal den
hier eingestellten Wert, wird die Dosierung gestoppt
(Stellgröße = 0). Der Dosierstopp ist nicht aktiv, wenn hier
der Wert 0 (= kein Grenzwert) eingegeben wird
(Bereich 0...100%).
K
=1: Hier geben Sie in % den Stromeingangswert ein, bei
stör
dem die Störgrößenverstärkung den Wert 1 haben soll. An
diesem Punkt ist die ausgegebene Stellgröße für ein- oder
ausgeschaltete Störgrößenaufschaltung gleich groß
(Bereich 0...100%).
K
: Hier wird der Wert von Kstör angezeigt für ein
max
Stromeingangssignal von 100%.
K
Hier wird der Wert von Kstör angezeigt für ein
abschalt:
Stromeingangssignal, das gleich dem Grenzwert ist.
