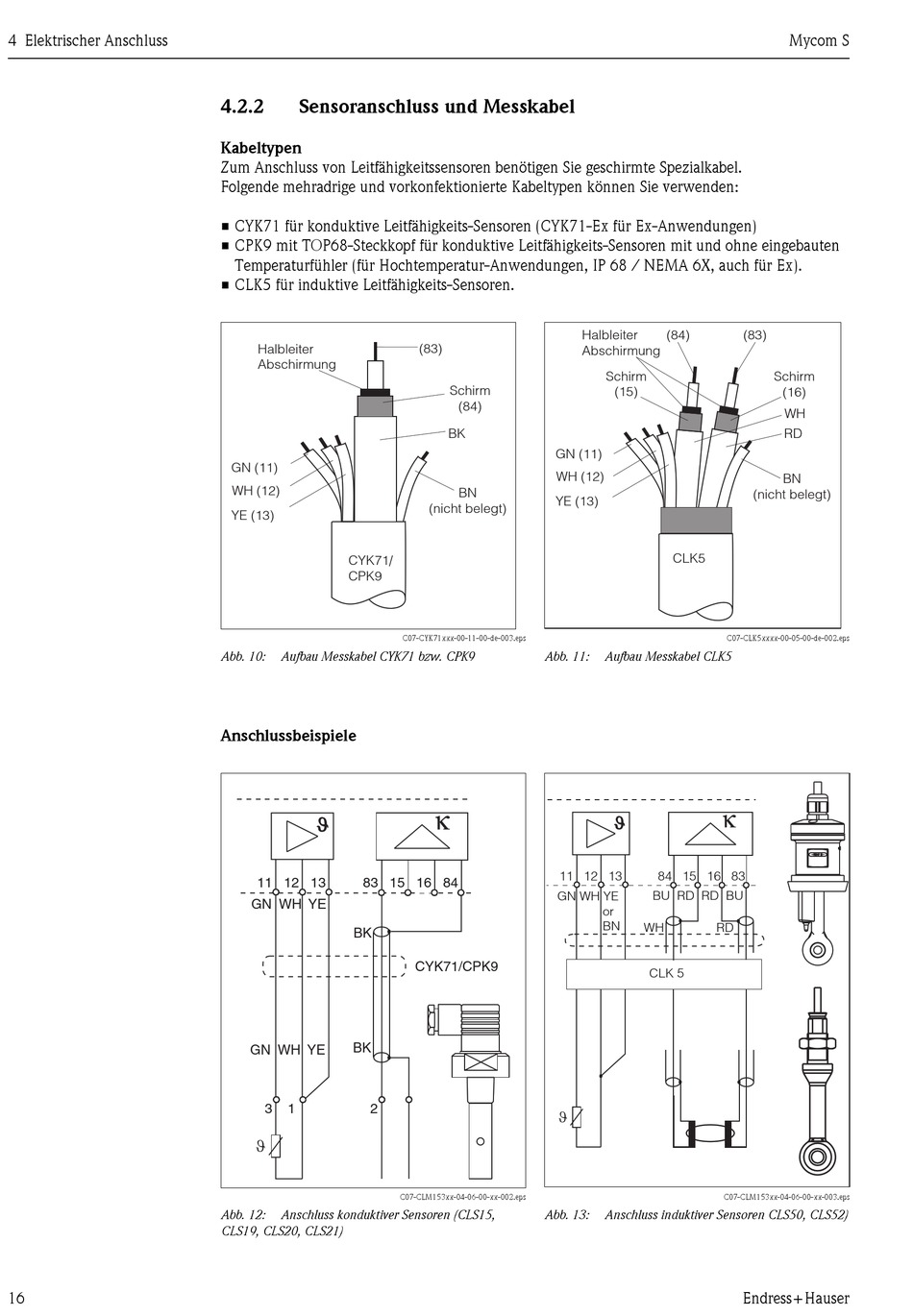

4 Elektrischer Anschluss
16
4.2.2

Sensoranschluss und Messkabel

Kabeltypen
Zum Anschluss von Leitfähigkeitssensoren benötigen Sie geschirmte Spezialkabel.
Folgende mehradrige und vorkonfektionierte Kabeltypen können Sie verwenden:
• CYK71 für konduktive Leitfähigkeits-Sensoren (CYK71-Ex für Ex-Anwendungen)
• CPK9 mit TOP68-Steckkopf für konduktive Leitfähigkeits-Sensoren mit und ohne eingebauten
Temperaturfühler (für Hochtemperatur-Anwendungen, IP 68 / NEMA 6X, auch für Ex).
• CLK5 für induktive Leitfähigkeits-Sensoren.
Halbleiter
Abschirmung
GN (11)
WH (12)
YE (13)
CYK71/
CPK9
Abb. 10: Aufbau Messkabel CYK71 bzw. CPK9

Anschlussbeispiele

11 12 13 83 15 16 84
GN WH YE
BK
BK
GN WH YE
3 1 2
J
Abb. 12: Anschluss konduktiver Sensoren (CLS15,
CLS19, CLS20, CLS21)
(83)
Schirm
(84)
BK
GN (11)
WH (12)
BN
YE (13)
(nicht belegt)
C07-CYK71xxx-00-11-00-de-003.eps
Abb. 11:
11 12 13
GN WH YE
CYK71/CPK9
J
C07-CLM153xx-04-06-00-xx-002.eps
Abb. 13:
Halbleiter (84) (83)
Abschirmung
Schirm
(15)
(nicht belegt)
CLK5
C07-CLK5xxxx-00-05-00-de-002.eps
Aufbau Messkabel CLK5
84 15 16 83
BU RD RD BU
or
BN
WH RD
CLK 5
C07-CLM153xx-04-06-00-xx-003.eps
Anschluss induktiver Sensoren CLS50, CLS52)
Endress+Hauser
Mycom S
Schirm
(16)
WH
RD
BN
