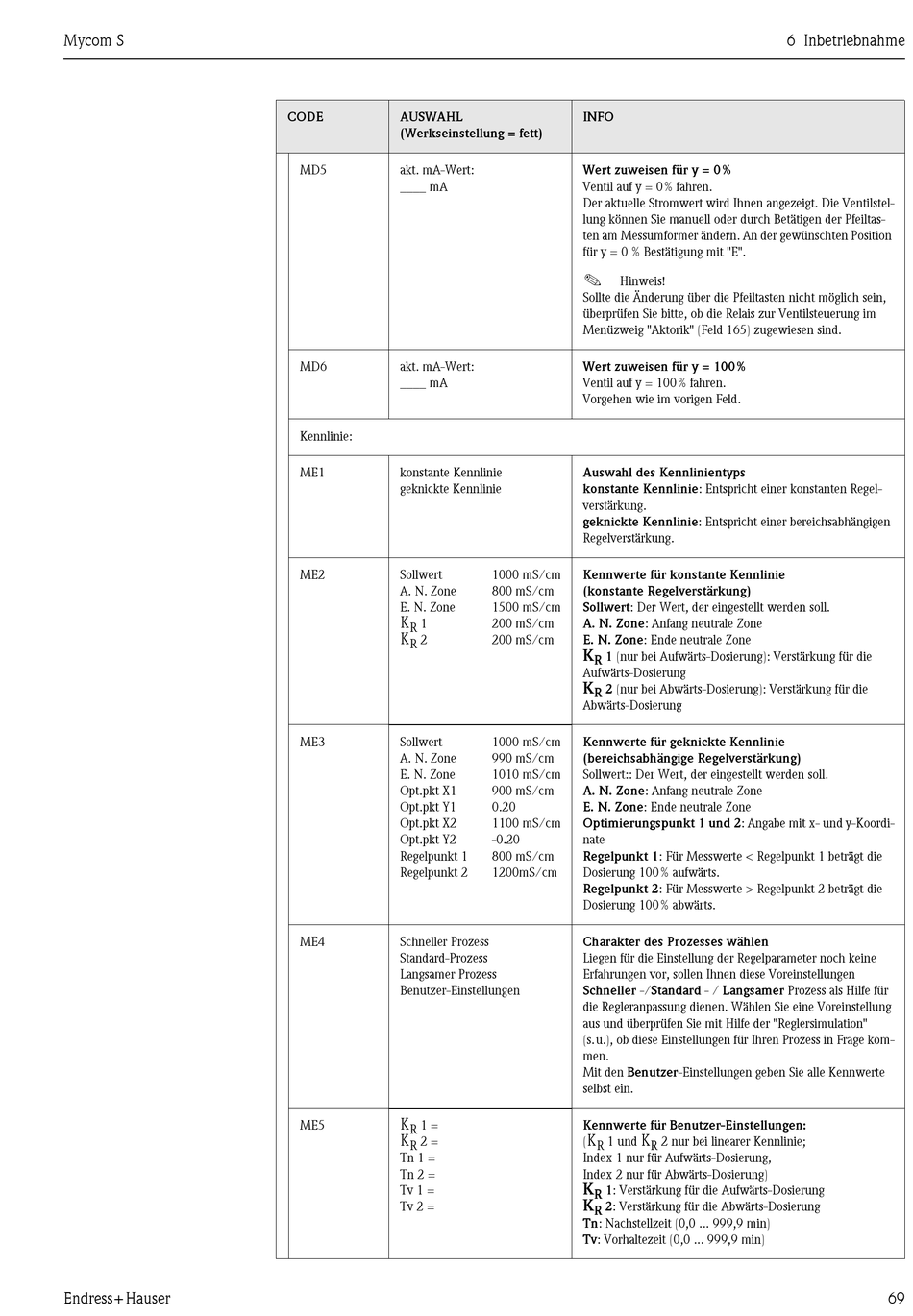

Mycom S
Endress+Hauser
CODE AUSWAHL
(Werkseinstellung = fett)
MD5 akt. mA-Wert:
____ mA
MD6 akt. mA-Wert:
____ mA
Kennlinie:
ME1 konstante Kennlinie
geknickte Kennlinie
ME2 Sollwert
A. N. Zone
E. N. Zone
K
R 1
K
R 2
ME3 Sollwert
A. N. Zone
E. N. Zone
Opt.pkt X1
Opt.pkt Y1
Opt.pkt X2
Opt.pkt Y2
Regelpunkt 1
Regelpunkt 2
ME4 Schneller Prozess
Standard-Prozess
Langsamer Prozess
Benutzer-Einstellungen
K
R 1 =
ME5
K
R 2 =
Tn 1 =
Tn 2 =
Tv 1 =
Tv 2 =
INFO
Wert zuweisen für y = 0%
Ventil auf y = 0% fahren.
Der aktuelle Stromwert wird Ihnen angezeigt. Die Ventilstel-
lung können Sie manuell oder durch Betätigen der Pfeiltas-
ten am Messumformer ändern. An der gewünschten Position
für y = 0 % Bestätigung mit "E".
!
Hinweis!
Sollte die Änderung über die Pfeiltasten nicht möglich sein,
überprüfen Sie bitte, ob die Relais zur Ventilsteuerung im
Menüzweig "Aktorik" (Feld 165) zugewiesen sind.
Wert zuweisen für y = 100%
Ventil auf y = 100% fahren.
Vorgehen wie im vorigen Feld.
Auswahl des Kennlinientyps
konstante Kennlinie: Entspricht einer konstanten Regel-
verstärkung.
geknickte Kennlinie: Entspricht einer bereichsabhängigen
Regelverstärkung.
1000 mS/cm Kennwerte für konstante Kennlinie
800 mS/cm (konstante Regelverstärkung)
1500 mS/cm Sollwert: Der Wert, der eingestellt werden soll.
200 mS/cm A. N. Zone: Anfang neutrale Zone
200 mS/cm E. N. Zone: Ende neutrale Zone
K
R 1 (nur bei Aufwärts-Dosierung): Verstärkung für die
Aufwärts-Dosierung
K
R 2 (nur bei Abwärts-Dosierung): Verstärkung für die
Abwärts-Dosierung
1000 mS/cm Kennwerte für geknickte Kennlinie
990 mS/cm (bereichsabhängige Regelverstärkung)
1010 mS/cm Sollwert:: Der Wert, der eingestellt werden soll.
900 mS/cm A. N. Zone: Anfang neutrale Zone
0.20 E. N. Zone: Ende neutrale Zone
1100 mS/cm Optimierungspunkt 1 und 2: Angabe mit x- und y-Koordi-
-0.20 nate
800 mS/cm Regelpunkt 1: Für Messwerte < Regelpunkt 1 beträgt die
1200mS/cm Dosierung 100% aufwärts.
Regelpunkt 2: Für Messwerte > Regelpunkt 2 beträgt die
Dosierung 100% abwärts.
Charakter des Prozesses wählen
Liegen für die Einstellung der Regelparameter noch keine
Erfahrungen vor, sollen Ihnen diese Voreinstellungen
Schneller -/Standard - / Langsamer Prozess als Hilfe für
die Regleranpassung dienen. Wählen Sie eine Voreinstellung
aus und überprüfen Sie mit Hilfe der "Reglersimulation"
(s.u.), ob diese Einstellungen für Ihren Prozess in Frage kom-
men.
Mit den Benutzer-Einstellungen geben Sie alle Kennwerte
selbst ein.
Kennwerte für Benutzer-Einstellungen:
K K
( R 1 und R 2 nur bei linearer Kennlinie;
Index 1 nur für Aufwärts-Dosierung,
Index 2 nur für Abwärts-Dosierung)
K
R 1: Verstärkung für die Aufwärts-Dosierung
K
R 2: Verstärkung für die Abwärts-Dosierung
Tn: Nachstellzeit (0,0 ... 999,9 min)
Tv: Vorhaltezeit (0,0 ... 999,9 min)
6 Inbetriebnahme
