Mycom S
!
Endress+Hauser

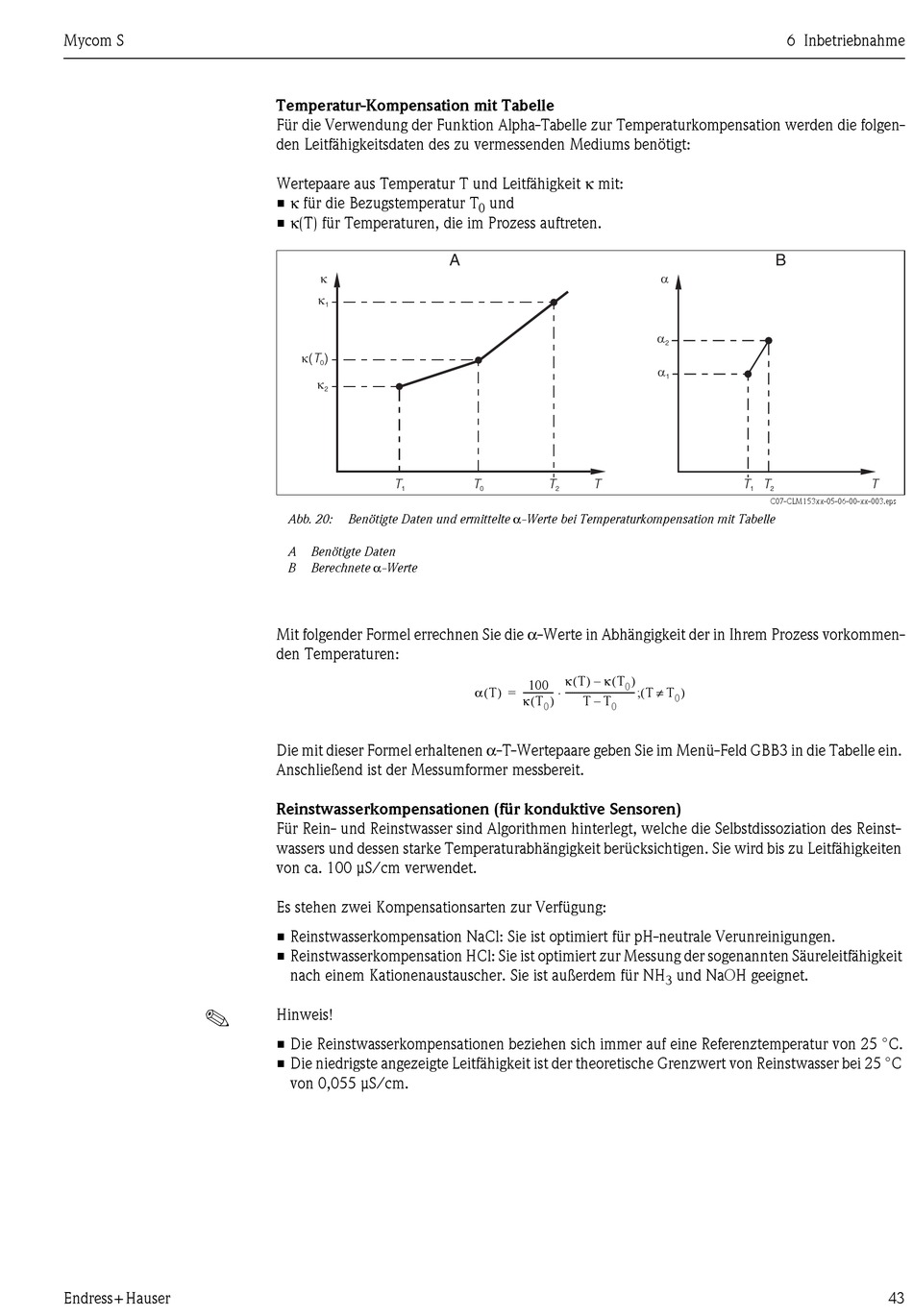

Temperatur-Kompensation mit Tabelle
Für die Verwendung der Funktion Alpha-Tabelle zur Temperaturkompensation werden die folgen-
den Leitfähigkeitsdaten des zu vermessenden Mediums benötigt:
Wertepaare aus Temperatur T und Leitfähigkeit κ mit:
• κ für die Bezugstemperatur T
• κ (T) für Temperaturen, die im Prozess auftreten.
k
k
1
k( )
T
0
k
2
T
1
Benötigte Daten und ermittelte α -Werte bei Temperaturkompensation mit Tabelle
Abb. 20:
A
Benötigte Daten
Berechnete α -Werte
B
Mit folgender Formel errechnen Sie die α -Werte in Abhängigkeit der in Ihrem Prozess vorkommen-
den Temperaturen:
Die mit dieser Formel erhaltenen α -T-Wertepaare geben Sie im Menü-Feld GBB3 in die Tabelle ein.
Anschließend ist der Messumformer messbereit.
Reinstwasserkompensationen (für konduktive Sensoren)
Für Rein- und Reinstwasser sind Algorithmen hinterlegt, welche die Selbstdissoziation des Reinst-
wassers und dessen starke Temperaturabhängigkeit berücksichtigen. Sie wird bis zu Leitfähigkeiten
von ca. 100 µS/cm verwendet.
Es stehen zwei Kompensationsarten zur Verfügung:
• Reinstwasserkompensation NaCl: Sie ist optimiert für pH-neutrale Verunreinigungen.
• Reinstwasserkompensation HCl: Sie ist optimiert zur Messung der sogenannten Säureleitfähigkeit
nach einem Kationenaustauscher. Sie ist außerdem für NH
Hinweis!
• Die Reinstwasserkompensationen beziehen sich immer auf eine Referenztemperatur von 25 °C.
• Die niedrigste angezeigte Leitfähigkeit ist der theoretische Grenzwert von Reinstwasser bei 25 °C
von 0,055 µS/cm.
und
0
A
T
T
T
0
2
κ T ( ) κ T
(
–
100
α T ( )
------------- -
⋅
------------------------------- - T
=
κ T
(
)
–
T T
0
0
6 Inbetriebnahme
B
a
a
2
a
1
T
T
1
2
C07-CLM153xx-05-06-00-xx-003.eps
)
0
(
≠
)
;
T
0
und NaOH geeignet.
3
T
43
