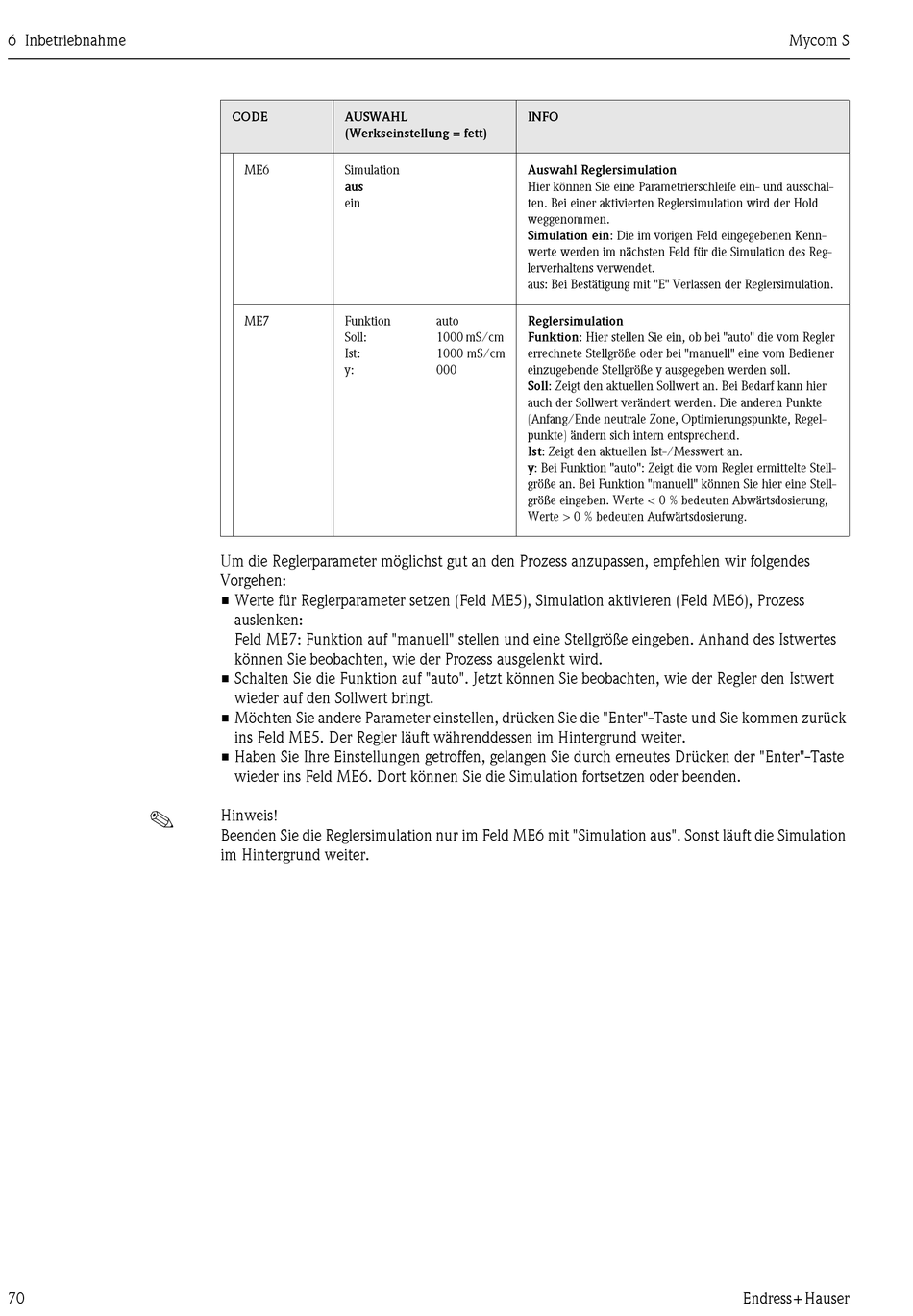

6 Inbetriebnahme
!
70
CODE
AUSWAHL
(Werkseinstellung = fett)
ME6
Simulation
aus
ein
ME7
Funktion
Soll:
Ist:
y:
Um die Reglerparameter möglichst gut an den Prozess anzupassen, empfehlen wir folgendes
Vorgehen:
• Werte für Reglerparameter setzen (Feld ME5), Simulation aktivieren (Feld ME6), Prozess
auslenken:
Feld ME7: Funktion auf "manuell" stellen und eine Stellgröße eingeben. Anhand des Istwertes
können Sie beobachten, wie der Prozess ausgelenkt wird.
• Schalten Sie die Funktion auf "auto". Jetzt können Sie beobachten, wie der Regler den Istwert
wieder auf den Sollwert bringt.
• Möchten Sie andere Parameter einstellen, drücken Sie die "Enter"-Taste und Sie kommen zurück
ins Feld ME5. Der Regler läuft währenddessen im Hintergrund weiter.
• Haben Sie Ihre Einstellungen getroffen, gelangen Sie durch erneutes Drücken der "Enter"-Taste
wieder ins Feld ME6. Dort können Sie die Simulation fortsetzen oder beenden.
Hinweis!
Beenden Sie die Reglersimulation nur im Feld ME6 mit "Simulation aus". Sonst läuft die Simulation
im Hintergrund weiter.
INFO
Auswahl Reglersimulation
Hier können Sie eine Parametrierschleife ein- und ausschal-
ten. Bei einer aktivierten Reglersimulation wird der Hold
weggenommen.
Simulation ein: Die im vorigen Feld eingegebenen Kenn-
werte werden im nächsten Feld für die Simulation des Reg-
lerverhaltens verwendet.
aus: Bei Bestätigung mit "E" Verlassen der Reglersimulation.
auto
Reglersimulation
1000 mS/cm
Funktion: Hier stellen Sie ein, ob bei "auto" die vom Regler
1000 mS/cm
errechnete Stellgröße oder bei "manuell" eine vom Bediener
000
einzugebende Stellgröße y ausgegeben werden soll.
Soll: Zeigt den aktuellen Sollwert an. Bei Bedarf kann hier
auch der Sollwert verändert werden. Die anderen Punkte
(Anfang/Ende neutrale Zone, Optimierungspunkte, Regel-
punkte) ändern sich intern entsprechend.
Ist: Zeigt den aktuellen Ist-/Messwert an.
y: Bei Funktion "auto": Zeigt die vom Regler ermittelte Stell-
größe an. Bei Funktion "manuell" können Sie hier eine Stell-
größe eingeben. Werte < 0 % bedeuten Abwärtsdosierung,
Werte > 0 % bedeuten Aufwärtsdosierung.
