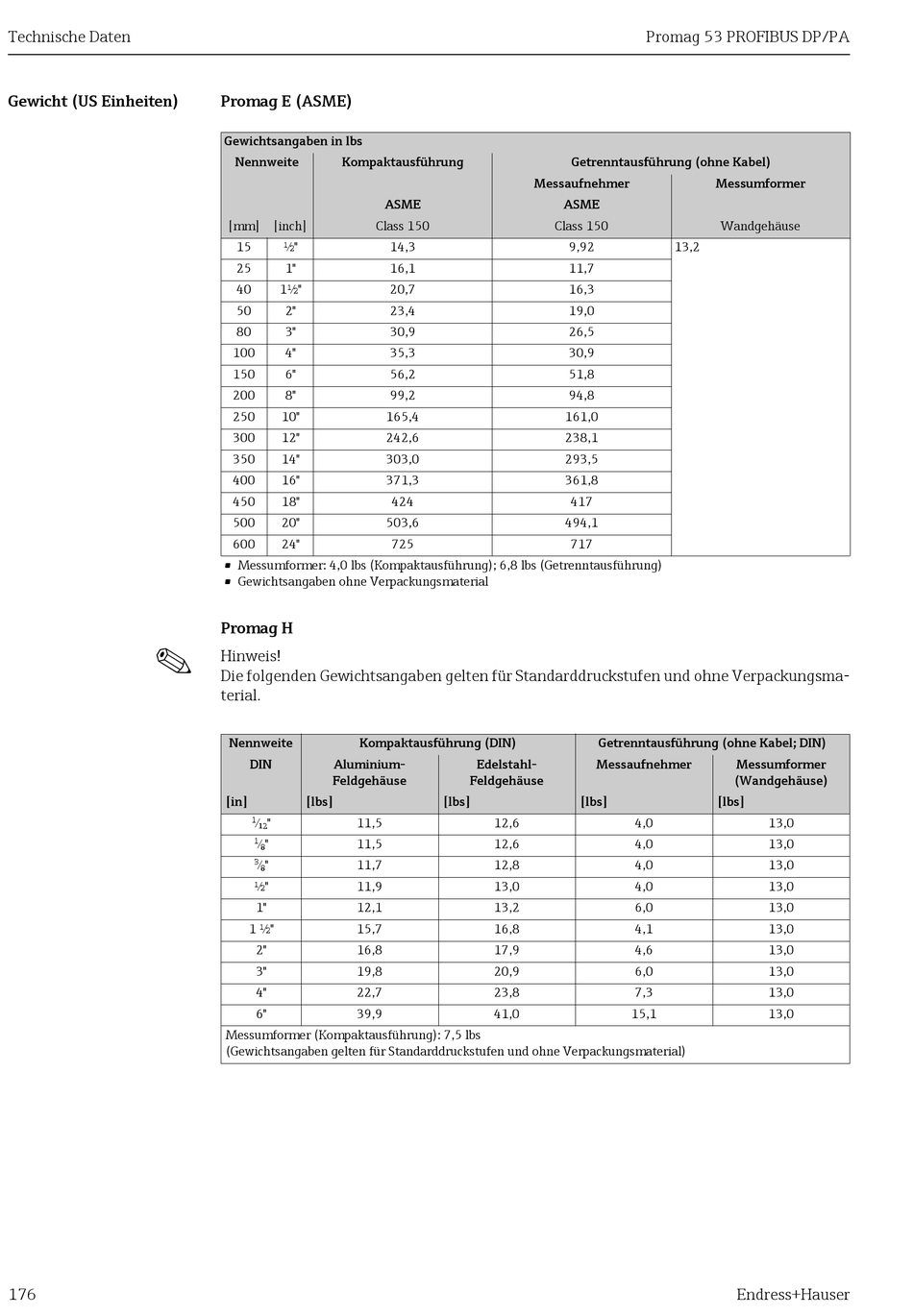

Endress+Hauser Proline Promag 53 PROFIBUS DP Betriebsanleitung Seite 176

Technische Daten
Gewicht (US Einheiten)
!
176
Promag E (ASME)
Gewichtsangaben in lbs
Nennweite Kompaktausführung
ASME
[mm] [inch] Class 150
15 ½" 14,3
25 1" 16,1
40 1½" 20,7
50 2" 23,4
80 3" 30,9
100 4" 35,3
150 6" 56,2
200 8" 99,2
250 10" 165,4
300 12" 242,6
350 14" 303,0
400 16" 371,3
450 18" 424
500 20" 503,6
600 24" 725
• Messumformer: 4,0 lbs (Kompaktausführung); 6,8 lbs (Getrenntausführung)
• Gewichtsangaben ohne Verpackungsmaterial
Promag H
Hinweis!
Die folgenden Gewichtsangaben gelten für Standarddruckstufen und ohne Verpackungsma-
terial.
Nennweite Kompaktausführung (DIN)
DIN Aluminium-
Feldgehäuse
[in] [lbs]
¹⁄₁₂" 11,5
¹⁄₈" 11,5
³⁄₈" 11,7
½" 11,9
1" 12,1
1 ½" 15,7
2" 16,8
3" 19,8
4" 22,7
6" 39,9
Messumformer (Kompaktausführung): 7,5 lbs
(Gewichtsangaben gelten für Standarddruckstufen und ohne Verpackungsmaterial)
Getrenntausführung (ohne Kabel)
Messaufnehmer
ASME
Class 150
9,92
11,7
16,3
19,0
26,5
30,9
51,8
94,8
161,0
238,1
293,5
361,8
417
494,1
717
Getrenntausführung (ohne Kabel; DIN)
Edelstahl- Messaufnehmer
Feldgehäuse
[lbs] [lbs]
12,6
12,6
12,8
13,0
13,2
16,8
17,9
20,9
23,8
41,0
Promag 53 PROFIBUS DP/PA
Messumformer
Wandgehäuse
13,2
Messumformer
(Wandgehäuse)
[lbs]
4,0 13,0
4,0 13,0
4,0 13,0
4,0 13,0
6,0 13,0
4,1 13,0
4,6 13,0
6,0 13,0
7,3 13,0
15,1 13,0
