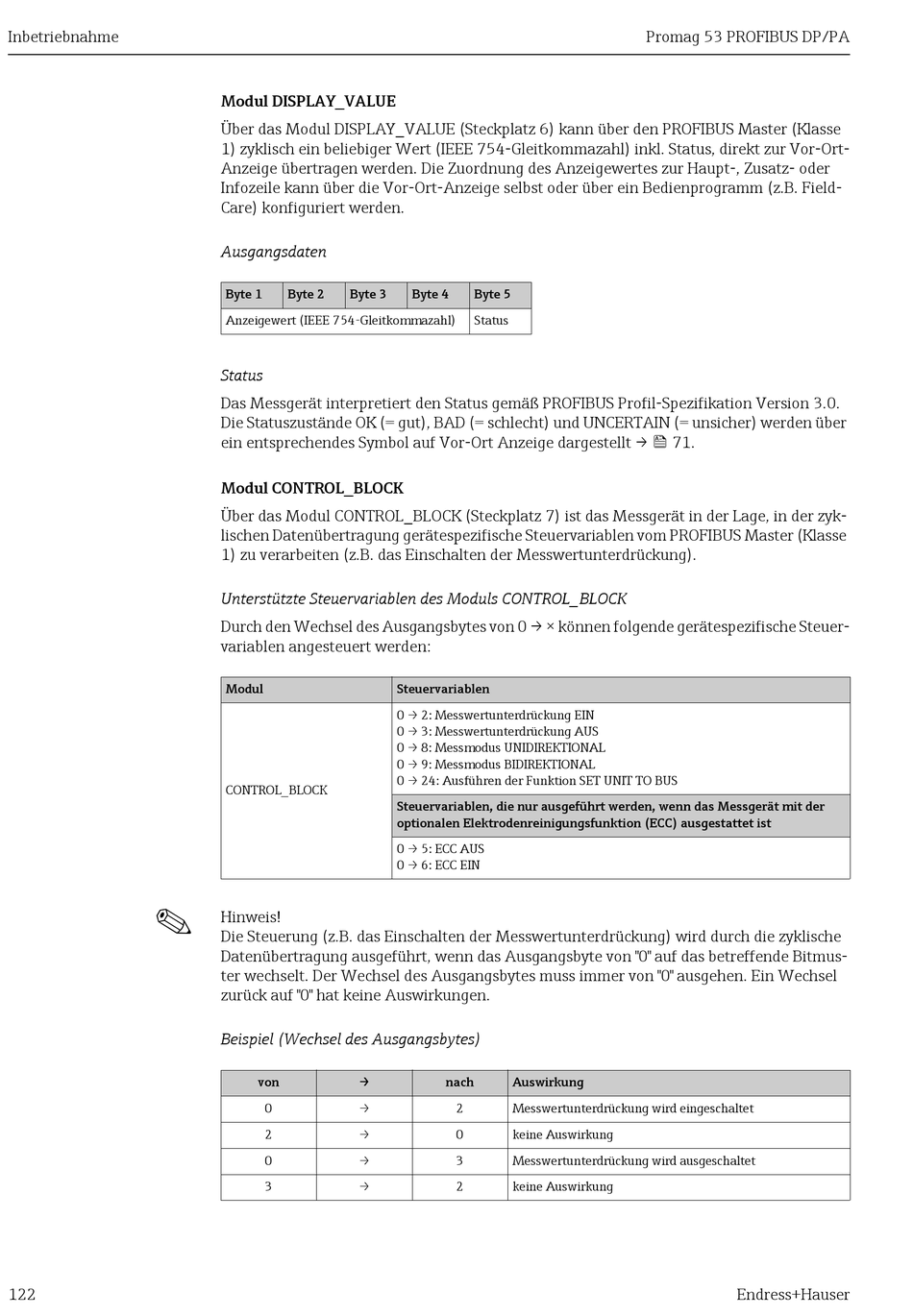

Inbetriebnahme
!
122
Modul DISPLAY_VALUE
Über das Modul DISPLAY_VALUE (Steckplatz 6) kann über den PROFIBUS Master (Klasse
1) zyklisch ein beliebiger Wert (IEEE 754-Gleitkommazahl) inkl. Status, direkt zur Vor-Ort-
Anzeige übertragen werden. Die Zuordnung des Anzeigewertes zur Haupt-, Zusatz- oder
Infozeile kann über die Vor-Ort-Anzeige selbst oder über ein Bedienprogramm (z.B. Field-
Care) konfiguriert werden.
Ausgangsdaten
Byte 1 Byte 2 Byte 3
Anzeigewert (IEEE 754-Gleitkommazahl)
Status
Das Messgerät interpretiert den Status gemäß PROFIBUS Profil-Spezifikation Version 3.0.
Die Statuszustände OK (= gut), BAD (= schlecht) und UNCERTAIN (= unsicher) werden über
ein entsprechendes Symbol auf Vor-Ort Anzeige dargestellt →  71.
Modul CONTROL_BLOCK
Über das Modul CONTROL_BLOCK (Steckplatz 7) ist das Messgerät in der Lage, in der zyk-
lischen Datenübertragung gerätespezifische Steuervariablen vom PROFIBUS Master (Klasse
1) zu verarbeiten (z.B. das Einschalten der Messwertunterdrückung).
Unterstützte Steuervariablen des Moduls CONTROL_BLOCK
Durch den Wechsel des Ausgangsbytes von 0 → × können folgende gerätespezifische Steuer-
variablen angesteuert werden:
Modul
CONTROL_BLOCK
Hinweis!
Die Steuerung (z.B. das Einschalten der Messwertunterdrückung) wird durch die zyklische
Datenübertragung ausgeführt, wenn das Ausgangsbyte von "0" auf das betreffende Bitmus-
ter wechselt. Der Wechsel des Ausgangsbytes muss immer von "0" ausgehen. Ein Wechsel
zurück auf "0" hat keine Auswirkungen.
Beispiel (Wechsel des Ausgangsbytes)
von →
0 →
2 →
0 →
3 →
Byte 4 Byte 5
Status
Steuervariablen
0 → 2: Messwertunterdrückung EIN
0 → 3: Messwertunterdrückung AUS
0 → 8: Messmodus UNIDIREKTIONAL
0 → 9: Messmodus BIDIREKTIONAL
0 → 24: Ausführen der Funktion SET UNIT TO BUS
Steuervariablen, die nur ausgeführt werden, wenn das Messgerät mit der
optionalen Elektrodenreinigungsfunktion (ECC) ausgestattet ist
0 → 5: ECC AUS
0 → 6: ECC EIN
nach Auswirkung
2 Messwertunterdrückung wird eingeschaltet
0 keine Auswirkung
3 Messwertunterdrückung wird ausgeschaltet
2 keine Auswirkung
