Promag 53 PROFIBUS DP/PA
Endress+Hauser
6.3.4 Quick Setup "Kommunikation"
Zum Aufbau der zyklischen Datenübertragung sind diverse Vereinbarungen zwischen dem
PROFIBUS Master (Klasse 1) und dem Messgerät (Slave) notwendig, welche bei der Parame-
trierung verschiedener Funktionen berücksichtigt werden müssen. Über das Quick Setup
"Kommunikation" können diese Funktionen einfach und schnell parametriert werden. In der
anschließenden Tabelle werden die Einstellmöglichkeit der Parameter genauer erklärt.
XXX.XXX.XX
Esc
-
HOME-POSITION

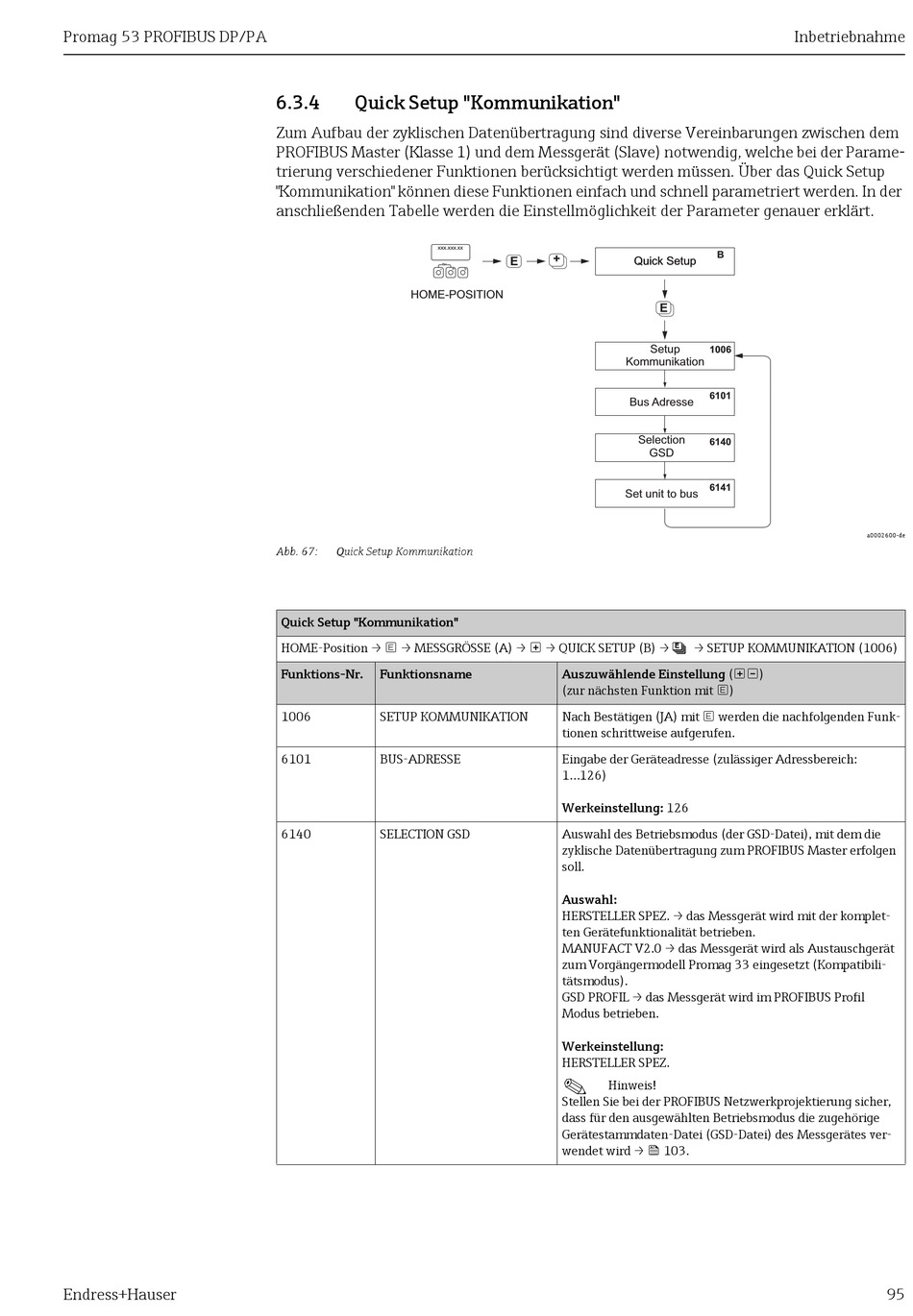

Abb. 67: Quick Setup Kommunikation
Quick Setup "Kommunikation"
HOME-Position →  → MESSGRÖSSE (A) →  → QUICK SETUP (B) →
Funktions-Nr. Funktionsname
1006 SETUP KOMMUNIKATION
6101 BUS-ADRESSE
6140 SELECTION GSD
+ +
E
+
E
Auszuwählende Einstellung ()
(zur nächsten Funktion mit )
Nach Bestätigen (JA) mit  werden die nachfolgenden Funk-
tionen schrittweise aufgerufen.
Eingabe der Geräteadresse (zulässiger Adressbereich:
1...126)
Werkeinstellung: 126
Auswahl des Betriebsmodus (der GSD-Datei), mit dem die
zyklische Datenübertragung zum PROFIBUS Master erfolgen
soll.
Auswahl:
HERSTELLER SPEZ. → das Messgerät wird mit der komplet-
ten Gerätefunktionalität betrieben.
MANUFACT V2.0 → das Messgerät wird als Austauschgerät
zum Vorgängermodell Promag 33 eingesetzt (Kompatibili-
tätsmodus).
GSD PROFIL → das Messgerät wird im PROFIBUS Profil
Modus betrieben.
Werkeinstellung:
HERSTELLER SPEZ.
!
Hinweis!
Stellen Sie bei der PROFIBUS Netzwerkprojektierung sicher,
dass für den ausgewählten Betriebsmodus die zugehörige
Gerätestammdaten-Datei (GSD-Datei) des Messgerätes ver-
wendet wird →  103.
Inbetriebnahme
B
Quick Setup Quick Setup
+ E
1006
Setup
Kommunikation
6101
Bus Adresse
Selection 6140
GSD
6141
Set unit to bus
N → SETUP KOMMUNIKATION (1006)
a0002600-de
