Identifizierung
8
2.1.3
Typenschild Anschlüsse
See operating manual
Betriebsanleitung beachten
Observer manuel d'instruction
12345678912
Ser.No.:
1
Supply /
4
Versorgung /
Tension d'alimentation
26 = B (RxD/TxD-P)
27 = A (RxD/TxD-N)
3...30 VDC, Ri = 3 kOhm
5
max. 60 VDC / 0.1 A
max. 30 VAC / 0.5 A
max. 60 VDC / 0.1 A
max. 30 VAC / 0.5 A
Ex-works / ab-Werk / réglages usine
6
Device SW:
7
Communication:
8
Drivers:
9
Date: DD. MMM. YYYY

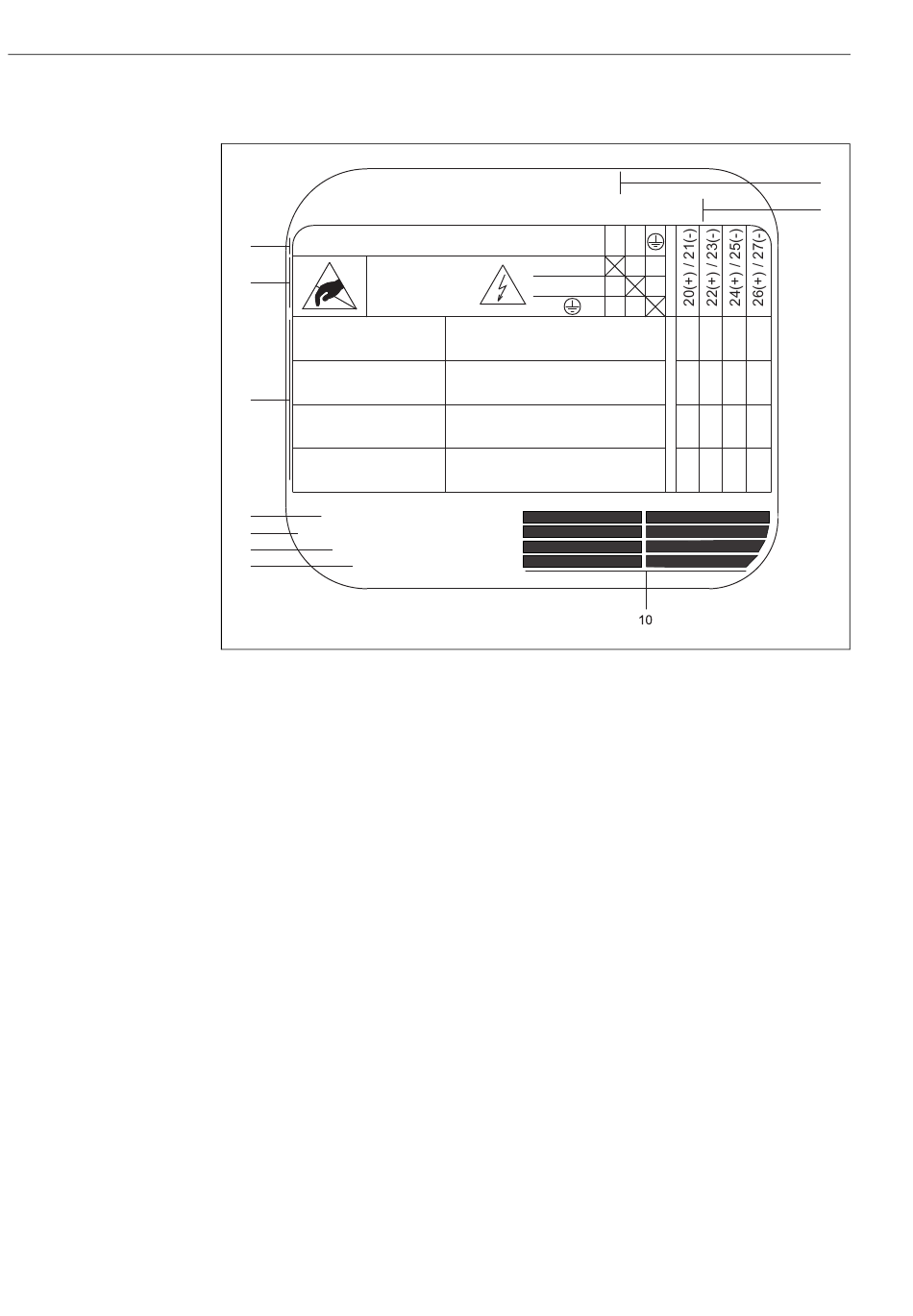

Abb. 3:
Typenschildangaben für Anschlüsse Proline Messumformer (Beispiel)
1
Seriennummer
2
Mögliche Konfiguration des Stromausgangs
3
Mögliche Konfiguration der Relaiskontakte
4
Klemmenbelegung, Kabel für Energieversorgung: 85...260 V AC, 20...55 V AC, 16...62 V DC
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L- für DC
5
Anliegende Signale an den Ein- und Ausgängen, mögliche Konfigurationen und Klemmenbelegung
6
Version der aktuell installierten Gerätesoftware (incl. Sprachpaket)
7
Installierte Kommunikationsart
8
Angabe der PROFIBUS Ident.-Nr.
9
Datum der Installation
10
Aktuelle Updates der in Punkt 6 bis 9 gemachten Angaben
A:
P:
NO:
NC:
L1/L+
N/L-
PE
PROFIBUS DP Profile 3.0
(
STATUS–IN
RELAY
RELAY
Update 1
XX.XX.XX
(WEA)
PROFIBUS DP
ID XXXX (HEX)
319475-00XX
Promag 53 PROFIBUS DP/PA
active
passive
normally open contact
normally closed contact
1
2
)
P
NO
NC
Update 2
Endress+Hauser
2
3
X
a0004562
