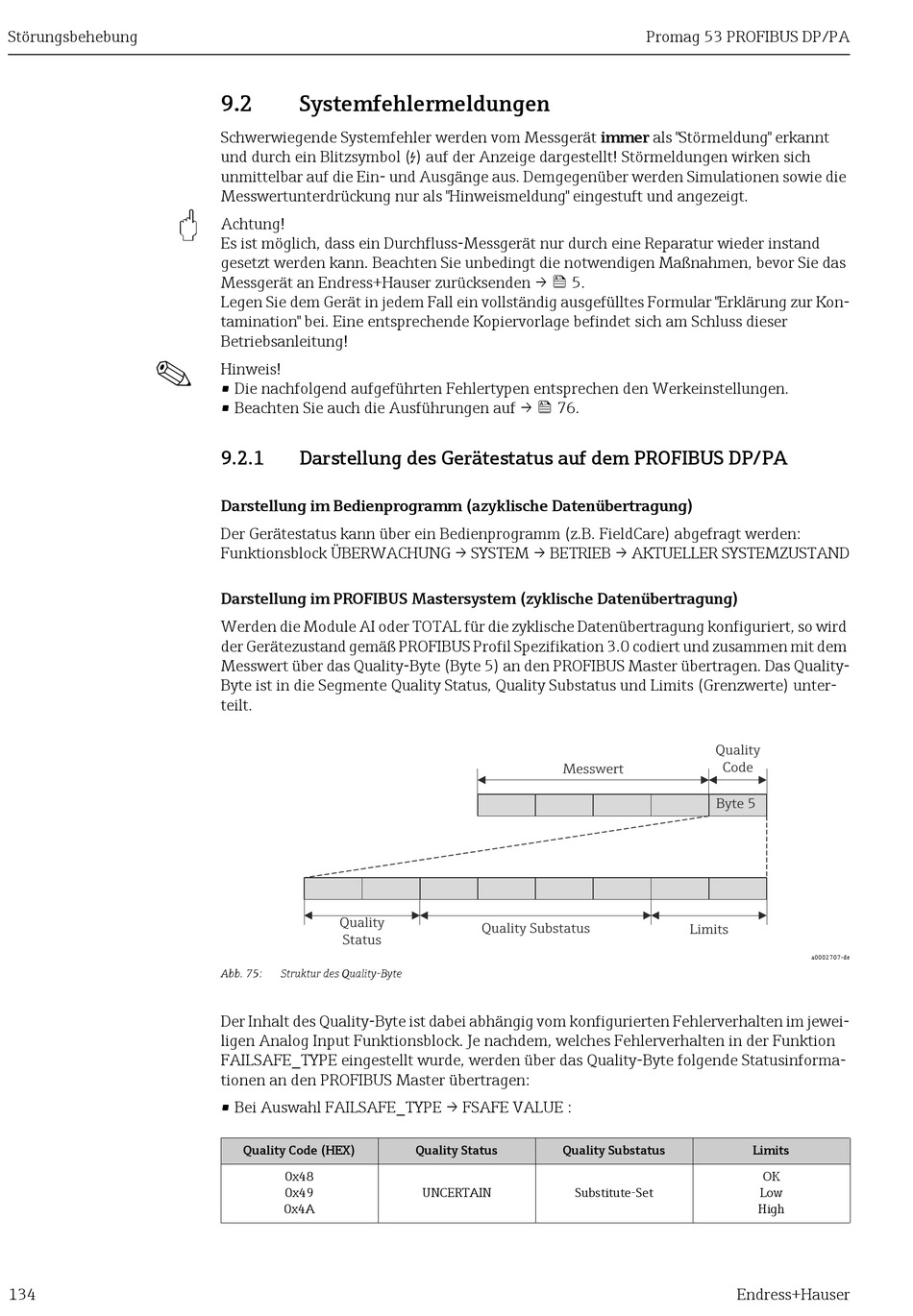

Störungsbehebung
"
!
134
9.2
Systemfehlermeldungen
Schwerwiegende Systemfehler werden vom Messgerät immer als "Störmeldung" erkannt
und durch ein Blitzsymbol ( $ ) auf der Anzeige dargestellt! Störmeldungen wirken sich
unmittelbar auf die Ein- und Ausgänge aus. Demgegenüber werden Simulationen sowie die
Messwertunterdrückung nur als "Hinweismeldung" eingestuft und angezeigt.
Achtung!
Es ist möglich, dass ein Durchfluss-Messgerät nur durch eine Reparatur wieder instand
gesetzt werden kann. Beachten Sie unbedingt die notwendigen Maßnahmen, bevor Sie das
Messgerät an Endress+Hauser zurücksenden → 5.
Legen Sie dem Gerät in jedem Fall ein vollständig ausgefülltes Formular "Erklärung zur Kon-
tamination" bei. Eine entsprechende Kopiervorlage befindet sich am Schluss dieser
Betriebsanleitung!
Hinweis!
• Die nachfolgend aufgeführten Fehlertypen entsprechen den Werkeinstellungen.
• Beachten Sie auch die Ausführungen auf → 76.
9.2.1
Darstellung des Gerätestatus auf dem PROFIBUS DP/PA
Darstellung im Bedienprogramm (azyklische Datenübertragung)
Der Gerätestatus kann über ein Bedienprogramm (z.B. FieldCare) abgefragt werden:
Funktionsblock ÜBERWACHUNG → SYSTEM → BETRIEB → AKTUELLER SYSTEMZUSTAND
Darstellung im PROFIBUS Mastersystem (zyklische Datenübertragung)
Werden die Module AI oder TOTAL für die zyklische Datenübertragung konfiguriert, so wird
der Gerätezustand gemäß PROFIBUS Profil Spezifikation 3.0 codiert und zusammen mit dem
Messwert über das Quality-Byte (Byte 5) an den PROFIBUS Master übertragen. Das Quality-
Byte ist in die Segmente Quality Status, Quality Substatus und Limits (Grenzwerte) unter-
teilt.
Quality
Status
Abb. 75:
Struktur des Quality-Byte
Der Inhalt des Quality-Byte ist dabei abhängig vom konfigurierten Fehlerverhalten im jewei-
ligen Analog Input Funktionsblock. Je nachdem, welches Fehlerverhalten in der Funktion
FAILSAFE_TYPE eingestellt wurde, werden über das Quality-Byte folgende Statusinforma-
tionen an den PROFIBUS Master übertragen:
• Bei Auswahl FAILSAFE_TYPE → FSAFE VALUE :
Quality Code (HEX)
0x48
0x49
0x4A
Messwert
Quality Substatus
Quality Status
Quality Substatus
UNCERTAIN
Substitute-Set
Promag 53 PROFIBUS DP/PA
Quality
Code
Byte 5
Limits
a0002707-de
Limits
OK
Low
High
Endress+Hauser
