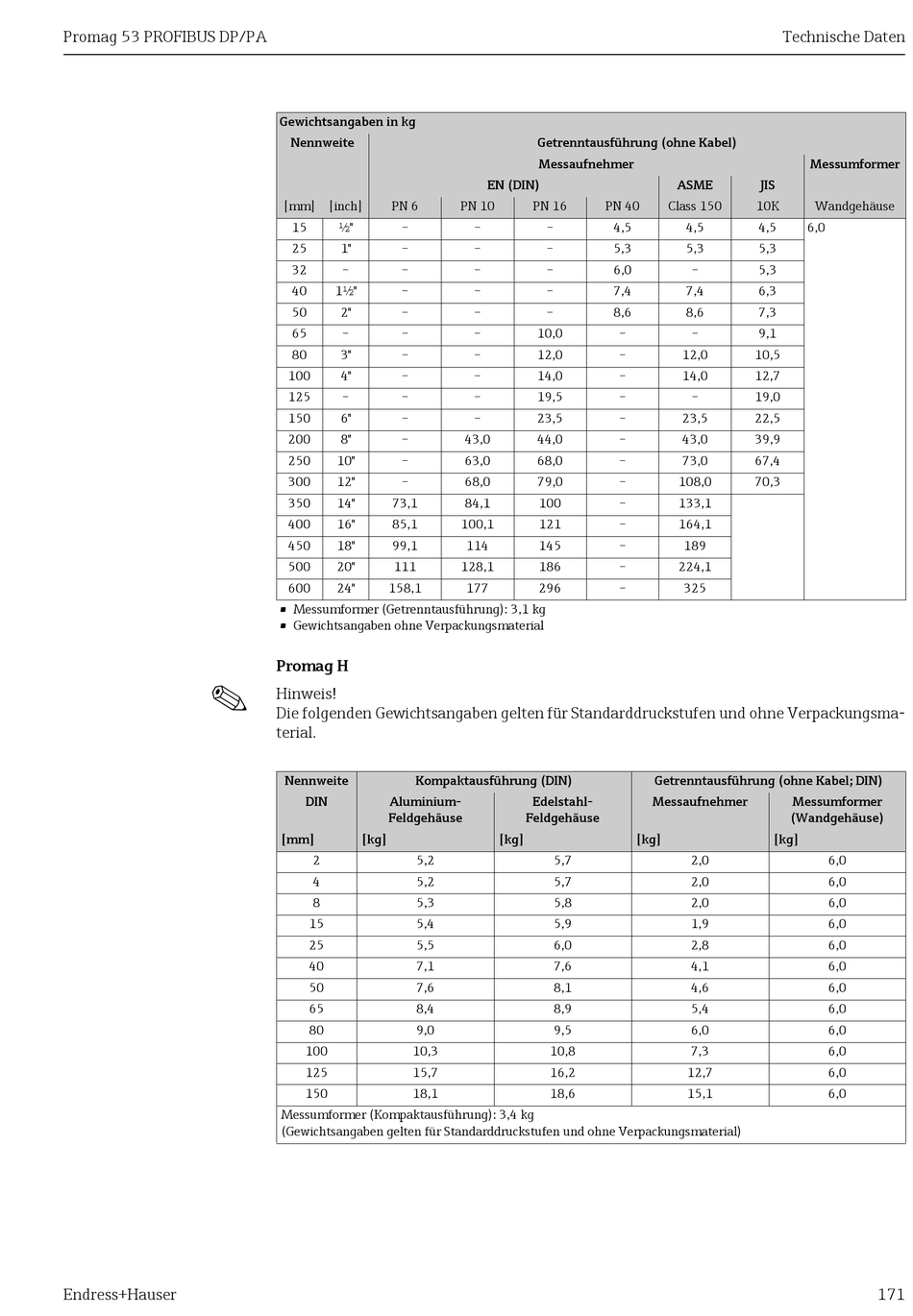

Endress+Hauser Proline Promag 53 PROFIBUS DP Betriebsanleitung Seite 171

Promag 53 PROFIBUS DP/PA
!
Endress+Hauser
Gewichtsangaben in kg
Nennweite
[mm] [inch] PN 6
15 ½" –
25 1" –
32 – –
40 1½" –
50 2" –
65 – –
80 3" –
100 4" –
125 – –
150 6" –
200 8" –
250 10" –
300 12" –
350 14" 73,1
400 16" 85,1
450 18" 99,1
500 20" 111
600 24" 158,1
• Messumformer (Getrenntausführung): 3,1 kg
• Gewichtsangaben ohne Verpackungsmaterial
Promag H
Hinweis!
Die folgenden Gewichtsangaben gelten für Standarddruckstufen und ohne Verpackungsma-
terial.
Nennweite Kompaktausführung (DIN)
DIN Aluminium-
Feldgehäuse
[mm] [kg]
2 5,2
4 5,2
8 5,3
15 5,4
25 5,5
40 7,1
50 7,6
65 8,4
80 9,0
100 10,3
125 15,7
150 18,1
Messumformer (Kompaktausführung): 3,4 kg
(Gewichtsangaben gelten für Standarddruckstufen und ohne Verpackungsmaterial)
Getrenntausführung (ohne Kabel)
Messaufnehmer
EN (DIN)
PN 10 PN 16 PN 40
– – 4,5
– – 5,3
– – 6,0
– – 7,4
– – 8,6
– 10,0 –
– 12,0 –
– 14,0 –
– 19,5 –
– 23,5 –
43,0 44,0 –
63,0 68,0 –
68,0 79,0 –
84,1 100 –
100,1 121 –
114 145 –
128,1 186 –
177 296 –
Edelstahl-
Feldgehäuse
[kg]
5,7
5,7
5,8
5,9
6,0
7,6
8,1
8,9
9,5
10,8
16,2
18,6
Technische Daten
ASME JIS
Class 150 10K
4,5 4,5 6,0
5,3 5,3
– 5,3
7,4 6,3
8,6 7,3
– 9,1
12,0 10,5
14,0 12,7
– 19,0
23,5 22,5
43,0 39,9
73,0 67,4
108,0 70,3
133,1
164,1
189
224,1
325
Getrenntausführung (ohne Kabel; DIN)
Messaufnehmer Messumformer
(Wandgehäuse)
[kg] [kg]
2,0
2,0
2,0
1,9
2,8
4,1
4,6
5,4
6,0
7,3
12,7
15,1
Messumformer
Wandgehäuse
6,0
6,0
6,0
6,0
6,0
6,0
6,0
6,0
6,0
6,0
6,0
6,0
