Promag 53 PROFIBUS DP/PA
!
Störungsverhalten von Ausgängen
System-/Prozessfehler anliegend
"
Achtung!
System- oder Prozessfehler, die als "Hinweismeldung" definiert sind, haben keinerlei Auswirkungen auf die Ein- und Ausgänge! Beachten Sie dazu die
Ausführungen auf → 76.
Stromausgang
MININMALER WERT
0–20 mA → 0 mA
4–20 mA → 2 mA
4–20 mA NAMUR →3,5 mA
4–20 mA US → 3,75 mA
0–20 mA (25 mA) → 0 mA
4–20 mA (25 mA) → 2 mA
MAXIMALER WERT
0–20 mA → 22 mA
4–20 mA → 22 mA
4–20 mA NAMUR →22,6 mA
4–20 mA US → 22,6 mA
0–20 mA (25 mA) → 25 mA
4–20 mA (25 mA) → 25 mA
LETZTER WERT
Letzter gültiger Messwert (vor Auftreten der Störung) wird
ausgegeben.
AKTUELLER WERT
Störung wird ignoriert, d.h. normale Messwertausgabe auf Basis der aktuellen
Durchflussmessung.
Impulsausgang
RUHEPEGEL
Signalausgabe → keine Impulse
LETZTER WERT
Letzter gültiger Messwert (vor Auftreten der Störung) wird ausgegeben.
AKTUELLER WERT
Störung wird ignoriert, d.h. normale Messwertausgabe auf Basis der aktuellen
Durchflussmessung.
Frequenzausgang
RUHEPEGEL
Signalausgabe → 0 Hz
STÖRPEGEL
Ausgabe der in der Funktion WERT STÖRPEGEL vorgegebenen Frequenz.
LETZTER WERT
Letzter gültiger Messwert (vor Auftreten der Störung) wird ausgegeben.
AKTUELLER WERT
Störung wird ignoriert, d.h. normale Messwertausgabe auf Basis der aktuellen
Durchflussmessung.
Relaisausgang
Bei Störung oder Ausfall der Energieversorgung: Relais → spannungslos
Im Handbuch "Beschreibung Gerätefunktionen" finden Sie ausführliche Angaben
zum Schaltverhalten der Relais bei unterschiedlicher Konfiguration wie Störmel-
dung, Durchflussrichtung, MSÜ, Grenzwert etc.
PROFIBUS
→ 134
Endress+Hauser

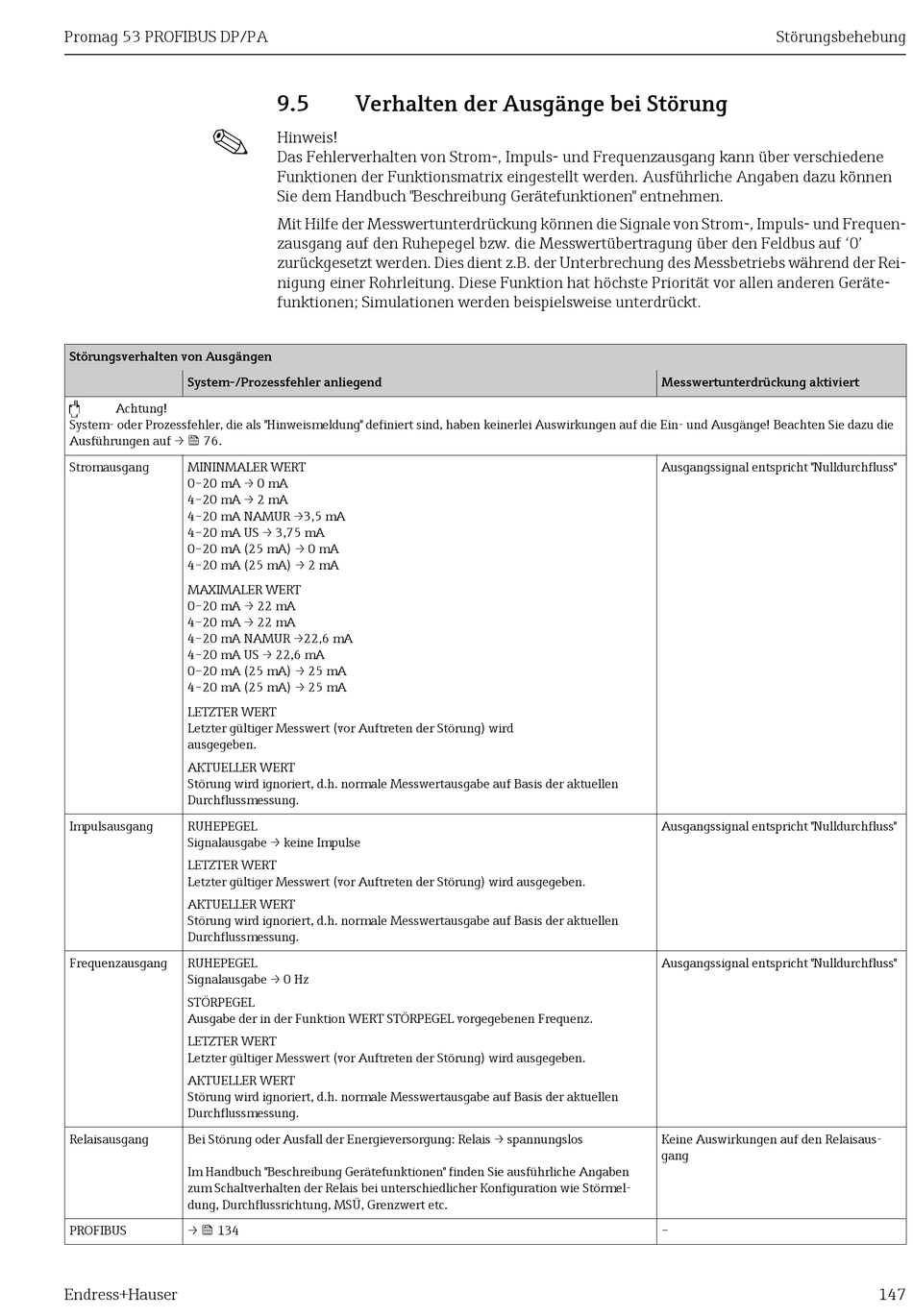

9.5
Verhalten der Ausgänge bei Störung
Hinweis!
Das Fehlerverhalten von Strom-, Impuls- und Frequenzausgang kann über verschiedene
Funktionen der Funktionsmatrix eingestellt werden. Ausführliche Angaben dazu können
Sie dem Handbuch "Beschreibung Gerätefunktionen" entnehmen.
Mit Hilfe der Messwertunterdrückung können die Signale von Strom-, Impuls- und Frequen-
zausgang auf den Ruhepegel bzw. die Messwertübertragung über den Feldbus auf '0'
zurückgesetzt werden. Dies dient z.B. der Unterbrechung des Messbetriebs während der Rei-
nigung einer Rohrleitung. Diese Funktion hat höchste Priorität vor allen anderen Geräte-
funktionen; Simulationen werden beispielsweise unterdrückt.
Störungsbehebung
Messwertunterdrückung aktiviert
Ausgangssignal entspricht "Nulldurchfluss"
Ausgangssignal entspricht "Nulldurchfluss"
Ausgangssignal entspricht "Nulldurchfluss"
Keine Auswirkungen auf den Relaisaus-
gang
–
147
