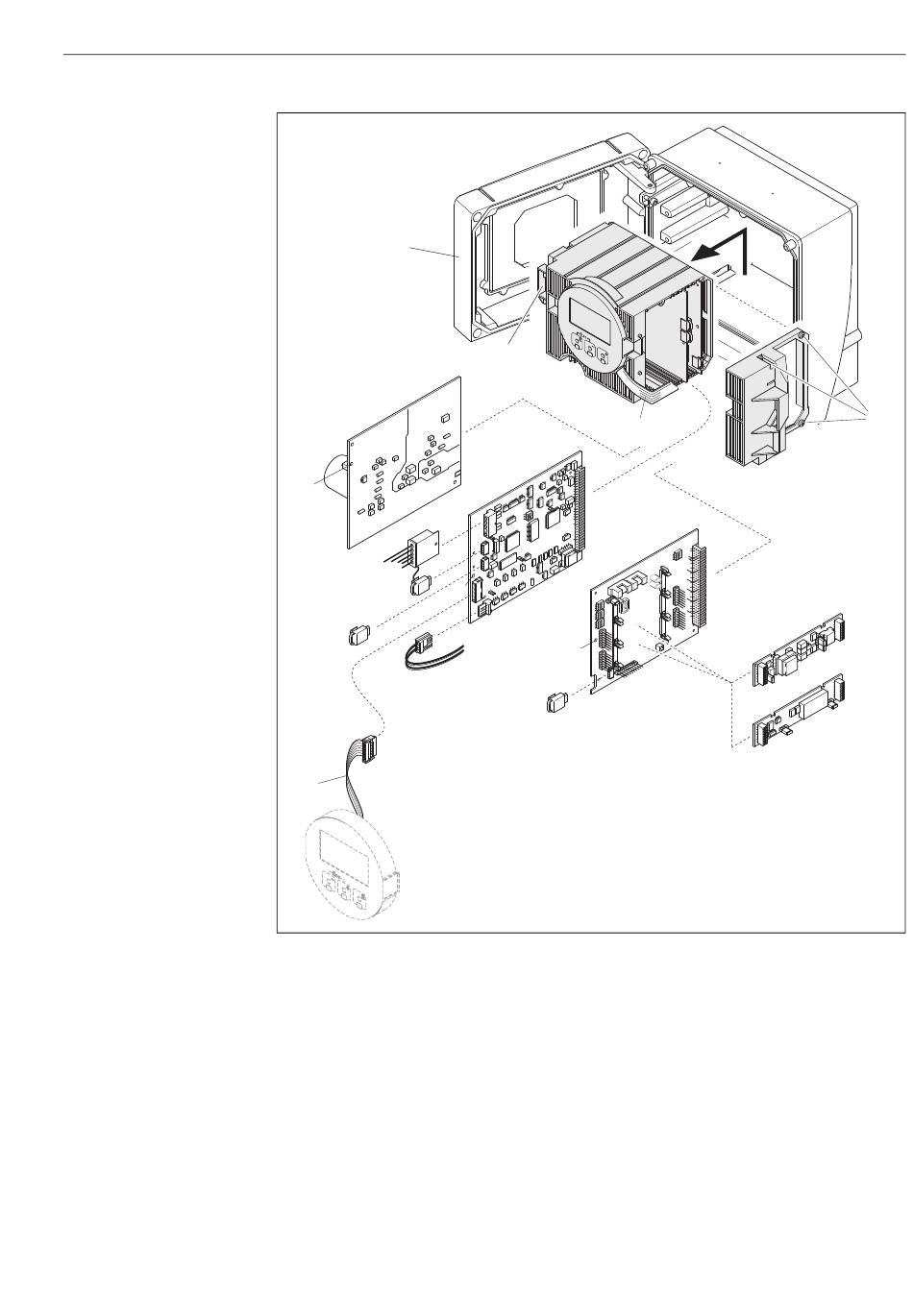

Abb. 79: Wandaufbaugehäuse: Ein- und Ausbau der Elektronikplatine
1 Gehäusedeckel
2 Elektronikmodul
3 Flachbandkabel (Anzeigemodul)
4 Schrauben Elektronikraumabdeckung
5 Hilfsöffnung für den Ein-/Ausbau von Platinen
6 Netzteilplatine
7 Messverstärkerplatine
7.1 Elektrodenkabel (Sensor)
7.2 Spulenstromkabel (Sensor)
7.3 S-DAT (Sensor-Datenspeicher)
7.4 T-DAT (Messumformer-Datenspeicher)
8 I/O-Platine (umrüstbar)
8.1 F-CHIP (Funktions-Chip für optionale Software)
8.2 Steckbare Sub-Module (Strom-, Frequenz- und Relaisausgang)
