Durchführen des Quick Setups "Pulsierender Durchfluss"
Mit Hilfe dieses Quick Setups wird der Anwender systematisch durch alle Gerätefunktionen
geführt, die für den Messbetrieb bei pulsierendem Durchfluss angepasst und konfiguriert
werden müssen. Bereits konfigurierte Werte, wie Messbereich, Strombereich oder Endwert,
werden dadurch nicht verändert!
XXX.XXX.XX
Esc
+
-
E
HOME-POSITION
Stromausgang 1
Messmodus
Zeitkonstante
JA

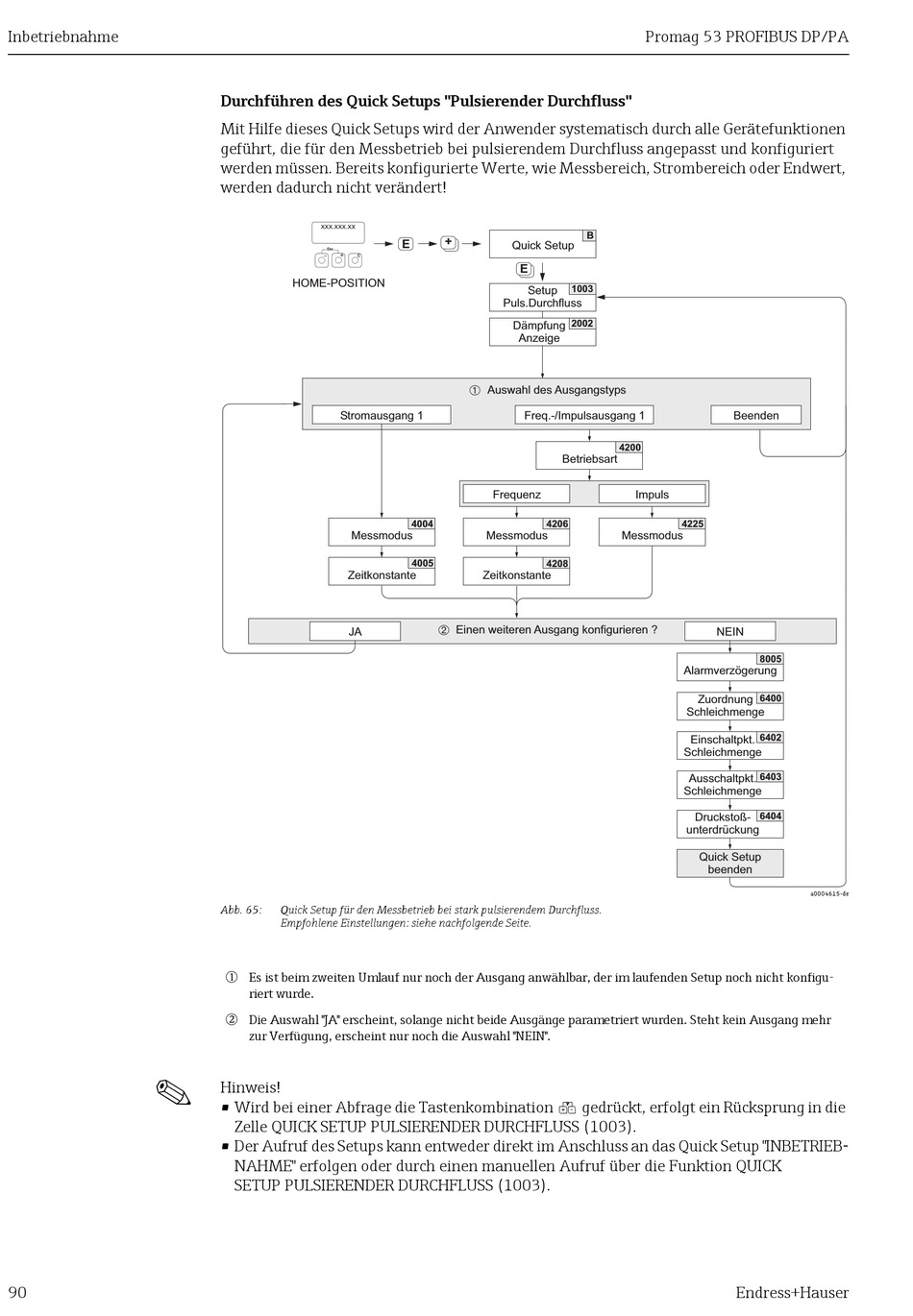

Abb. 65: Quick Setup für den Messbetrieb bei stark pulsierendem Durchfluss.
Empfohlene Einstellungen: siehe nachfolgende Seite.
m Es ist beim zweiten Umlauf nur noch der Ausgang anwählbar, der im laufenden Setup noch nicht konfigu-
riert wurde.
n Die Auswahl "JA" erscheint, solange nicht beide Ausgänge parametriert wurden. Steht kein Ausgang mehr
zur Verfügung, erscheint nur noch die Auswahl "NEIN".
Hinweis!
• Wird bei einer Abfrage die Tastenkombination Q gedrückt, erfolgt ein Rücksprung in die
Zelle QUICK SETUP PULSIERENDER DURCHFLUSS (1003).
• Der Aufruf des Setups kann entweder direkt im Anschluss an das Quick Setup "INBETRIEB-
NAHME" erfolgen oder durch einen manuellen Aufruf über die Funktion QUICK
SETUP PULSIERENDER DURCHFLUSS (1003).
+ +
E
Quick Setup
+ E
1003
Setup
Puls.Durchfluss
2002
Dämpfung
Anzeige
➀
Auswahl des Ausgangstyps
Freq.-/Impulsausgang 1
Betriebsart
Frequenz
4004 4206
Messmodus
4005 4208
Zeitkonstante
➁
Einen weiteren Ausgang konfigurieren ?
