Inbetriebnahme
!
112

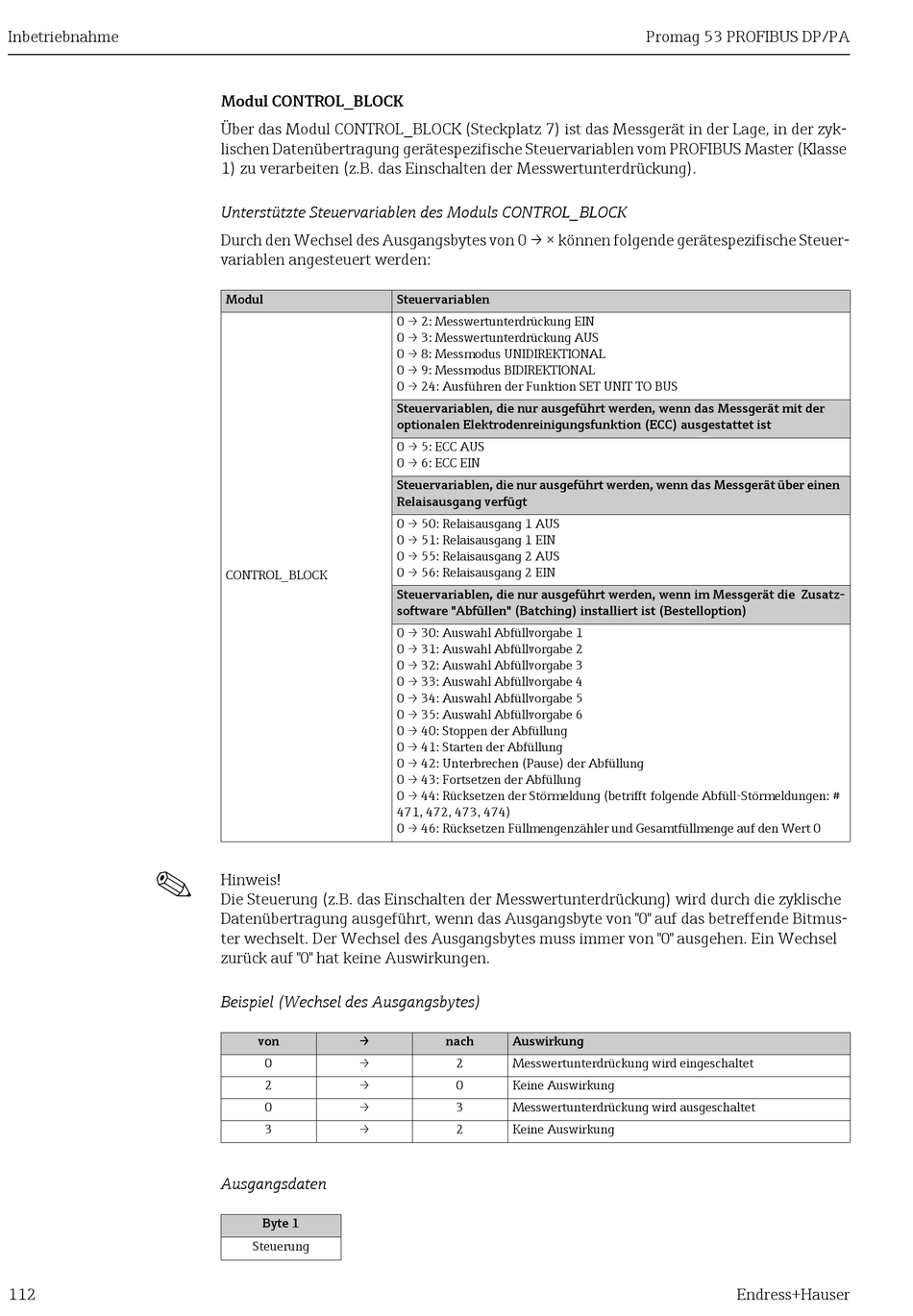

Modul CONTROL_BLOCK
Über das Modul CONTROL_BLOCK (Steckplatz 7) ist das Messgerät in der Lage, in der zyk-
lischen Datenübertragung gerätespezifische Steuervariablen vom PROFIBUS Master (Klasse
1) zu verarbeiten (z.B. das Einschalten der Messwertunterdrückung).
Unterstützte Steuervariablen des Moduls CONTROL_BLOCK
Durch den Wechsel des Ausgangsbytes von 0 → × können folgende gerätespezifische Steuer-
variablen angesteuert werden:
Modul
CONTROL_BLOCK
Hinweis!
Die Steuerung (z.B. das Einschalten der Messwertunterdrückung) wird durch die zyklische
Datenübertragung ausgeführt, wenn das Ausgangsbyte von "0" auf das betreffende Bitmus-
ter wechselt. Der Wechsel des Ausgangsbytes muss immer von "0" ausgehen. Ein Wechsel
zurück auf "0" hat keine Auswirkungen.
Beispiel (Wechsel des Ausgangsbytes)
von
→
0
→
2
→
0
→
3
→
Ausgangsdaten
Byte 1
Steuerung
Steuervariablen
0 → 2: Messwertunterdrückung EIN
0 → 3: Messwertunterdrückung AUS
0 → 8: Messmodus UNIDIREKTIONAL
0 → 9: Messmodus BIDIREKTIONAL
0 → 24: Ausführen der Funktion SET UNIT TO BUS
Steuervariablen, die nur ausgeführt werden, wenn das Messgerät mit der
optionalen Elektrodenreinigungsfunktion (ECC) ausgestattet ist
0 → 5: ECC AUS
0 → 6: ECC EIN
Steuervariablen, die nur ausgeführt werden, wenn das Messgerät über einen
Relaisausgang verfügt
0 → 50: Relaisausgang 1 AUS
0 → 51: Relaisausgang 1 EIN
0 → 55: Relaisausgang 2 AUS
0 → 56: Relaisausgang 2 EIN
Steuervariablen, die nur ausgeführt werden, wenn im Messgerät die Zusatz-
software "Abfüllen" (Batching) installiert ist (Bestelloption)
0 → 30: Auswahl Abfüllvorgabe 1
0 → 31: Auswahl Abfüllvorgabe 2
0 → 32: Auswahl Abfüllvorgabe 3
0 → 33: Auswahl Abfüllvorgabe 4
0 → 34: Auswahl Abfüllvorgabe 5
0 → 35: Auswahl Abfüllvorgabe 6
0 → 40: Stoppen der Abfüllung
0 → 41: Starten der Abfüllung
0 → 42: Unterbrechen (Pause) der Abfüllung
0 → 43: Fortsetzen der Abfüllung
0 → 44: Rücksetzen der Störmeldung (betrifft folgende Abfüll-Störmeldungen: #
471, 472, 473, 474)
0 → 46: Rücksetzen Füllmengenzähler und Gesamtfüllmenge auf den Wert 0
nach
Auswirkung
2
Messwertunterdrückung wird eingeschaltet
0
Keine Auswirkung
3
Messwertunterdrückung wird ausgeschaltet
2
Keine Auswirkung
Promag 53 PROFIBUS DP/PA
Endress+Hauser
