Inbetriebnahme
Reihenfolge
Steckplatz Modul
(Slot)
1
2 SETTOT_MODETOT_TOTAL
3 SETTOT_MODETOT_TOTAL
4 SETTOT_MODETOT_TOTAL
5
6 DISPLAY_VALUE
7 CONTROL_BLOCK
124
6.7.4 Projektierungsbeispiele mit Simatic S7 HW-Konfig
Beispiel 1

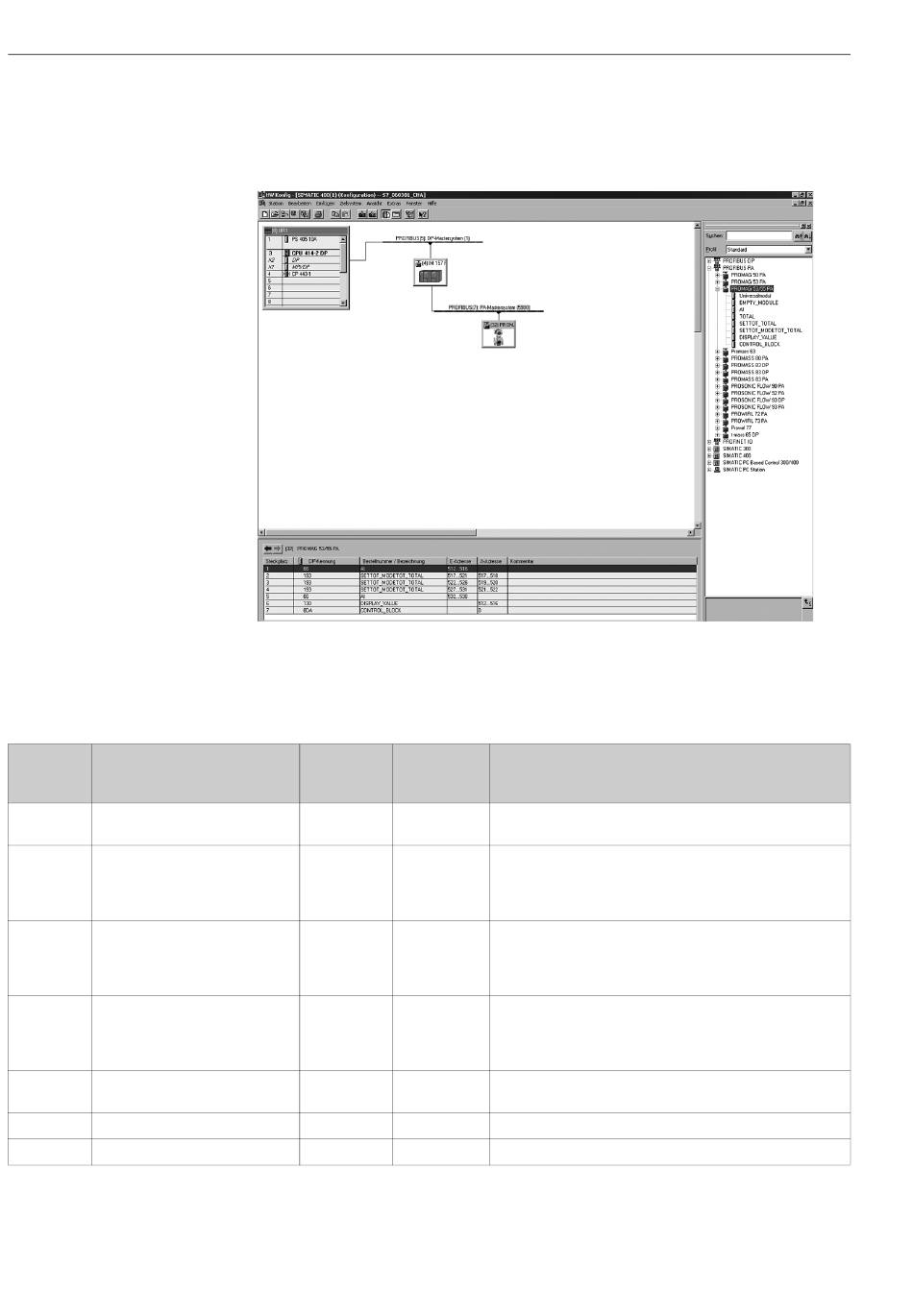

Abb. 73: Vollkonfiguration mittels der Promag 53 GSD-Datei (komplette Gerätefunktionalität)
Bei der Konfiguration der Module im PROFIBUS Master (Klasse 1) muss die folgende Rei-
henfolge unbedingt eingehalten werden:
Byte-Länge
Eingangsda-
ten
AI 5
5
5
5
AI 5
–
–
Byte-Länge
Ausgangsda- Beschreibung
ten
Analog Input Funktionsblock 1
–
Ausgangsgröße → Volumenfluss (Werkeinstellung)
Summenzähler Funktionsblock 1
TOTAL → Ausgangsgröße = Volumenfluss (Werkeinstellung)
2
SETTOT → Steuerung Summenzähler
MODETOT → Konfiguration Summenzähler
Summenzähler Funktionsblock 2
TOTAL → Ausgangsgröße = Volumenfluss (Werkeinstellung)
2
SETTOT → Steuerung Summenzähler
MODETOT → Konfiguration Summenzähler
Summenzähler Funktionsblock 3
TOTAL → Ausgangsgröße = Volumenfluss (Werkeinstellung)
2
SETTOT → Steuerung Summenzähler
MODETOT → Konfiguration Summenzähler
Analog Input Funktionsblock 2
–
Ausgangsgröße → Massefluss (Werkeinstellung)
5 Vorgabewert für Vor-Ort Anzeige
1 Steuerung Gerätefunktionen
