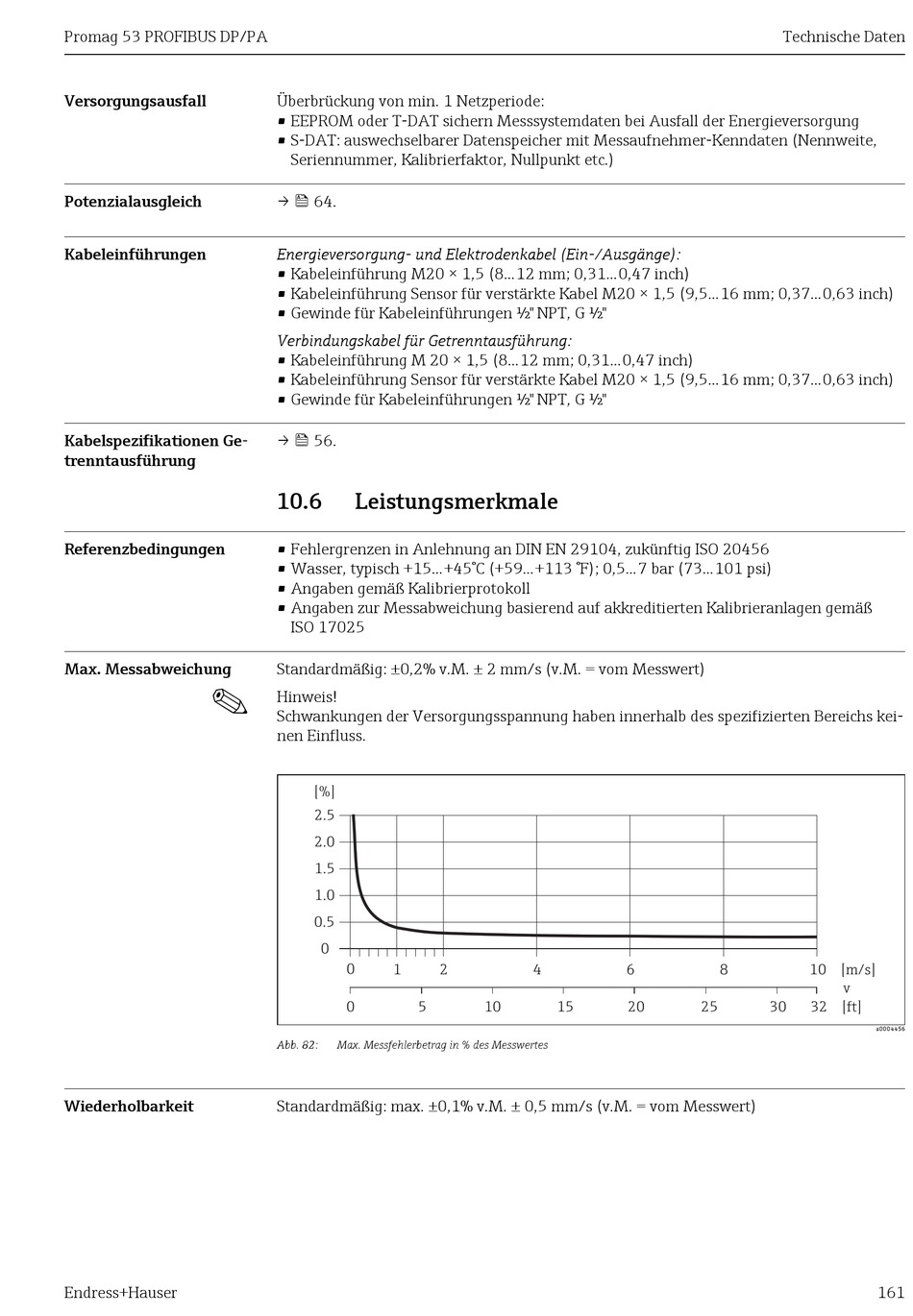

Promag 53 PROFIBUS DP/PA
Versorgungsausfall
Potenzialausgleich
Kabeleinführungen
Kabelspezifikationen Ge-
trenntausführung
Referenzbedingungen
Max. Messabweichung
!

Wiederholbarkeit

Endress+Hauser
Überbrückung von min. 1 Netzperiode:
• EEPROM oder T-DAT sichern Messsystemdaten bei Ausfall der Energieversorgung
• S-DAT: auswechselbarer Datenspeicher mit Messaufnehmer-Kenndaten (Nennweite,
Seriennummer, Kalibrierfaktor, Nullpunkt etc.)
→  64.
Energieversorgung- und Elektrodenkabel (Ein-/Ausgänge):
• Kabeleinführung M20 × 1,5 (8...12 mm; 0,31...0,47 inch)
• Kabeleinführung Sensor für verstärkte Kabel M20 × 1,5 (9,5...16 mm; 0,37...0,63 inch)
• Gewinde für Kabeleinführungen ½" NPT, G ½"
Verbindungskabel für Getrenntausführung:
• Kabeleinführung M 20 × 1,5 (8...12 mm; 0,31...0,47 inch)
• Kabeleinführung Sensor für verstärkte Kabel M20 × 1,5 (9,5...16 mm; 0,37...0,63 inch)
• Gewinde für Kabeleinführungen ½" NPT, G ½"
→  56.
10.6

Leistungsmerkmale

• Fehlergrenzen in Anlehnung an DIN EN 29104, zukünftig ISO 20456
• Wasser, typisch +15...+45°C (+59...+113 °F); 0,5...7 bar (73...101 psi)
• Angaben gemäß Kalibrierprotokoll
• Angaben zur Messabweichung basierend auf akkreditierten Kalibrieranlagen gemäß
ISO 17025
Standardmäßig: ±0,2% v.M. ± 2 mm/s (v.M. = vom Messwert)
Hinweis!
Schwankungen der Versorgungsspannung haben innerhalb des spezifizierten Bereichs kei-
nen Einfluss.
[%]
2.5
2.0
1.5
1.0
0.5
0
0
1
2
0
5
Abb. 82:
Max. Messfehlerbetrag in % des Messwertes
Standardmäßig: max. ±0,1% v.M. ± 0,5 mm/s (v.M. = vom Messwert)
4
6
10
15
20
Technische Daten
8
10 [m/s]
v
25
30
32 [ft]
a0004456
161
