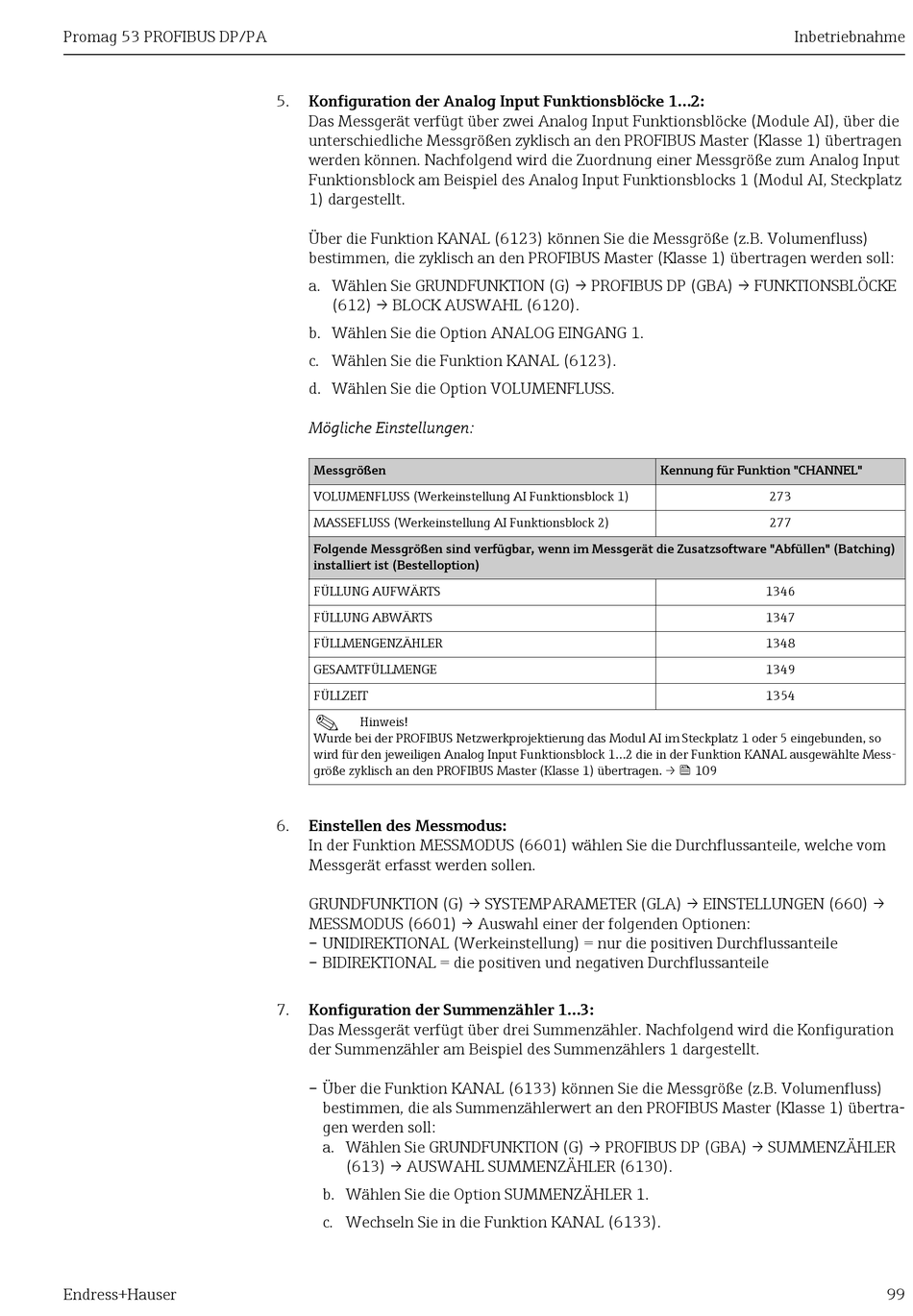

5.
Konfiguration der Analog Input Funktionsblöcke 1...2:
Das Messgerät verfügt über zwei Analog Input Funktionsblöcke (Module AI), über die
unterschiedliche Messgrößen zyklisch an den PROFIBUS Master (Klasse 1) übertragen
werden können. Nachfolgend wird die Zuordnung einer Messgröße zum Analog Input
Funktionsblock am Beispiel des Analog Input Funktionsblocks 1 (Modul AI, Steckplatz
1) dargestellt.
Über die Funktion KANAL (6123) können Sie die Messgröße (z.B. Volumenfluss)
bestimmen, die zyklisch an den PROFIBUS Master (Klasse 1) übertragen werden soll:
a. Wählen Sie GRUNDFUNKTION (G) → PROFIBUS DP (GBA) → FUNKTIONSBLÖCKE
(612) → BLOCK AUSWAHL (6120).
b. Wählen Sie die Option ANALOG EINGANG 1.
c. Wählen Sie die Funktion KANAL (6123).
d. Wählen Sie die Option VOLUMENFLUSS.
Mögliche Einstellungen:
Messgrößen
VOLUMENFLUSS (Werkeinstellung AI Funktionsblock 1)
MASSEFLUSS (Werkeinstellung AI Funktionsblock 2)
Folgende Messgrößen sind verfügbar, wenn im Messgerät die Zusatzsoftware "Abfüllen" (Batching)
installiert ist (Bestelloption)
FÜLLUNG AUFWÄRTS
FÜLLUNG ABWÄRTS
FÜLLMENGENZÄHLER
GESAMTFÜLLMENGE
FÜLLZEIT
!
Hinweis!
Wurde bei der PROFIBUS Netzwerkprojektierung das Modul AI im Steckplatz 1 oder 5 eingebunden, so
wird für den jeweiligen Analog Input Funktionsblock 1...2 die in der Funktion KANAL ausgewählte Mess-
größe zyklisch an den PROFIBUS Master (Klasse 1) übertragen. → 109
6.
Einstellen des Messmodus:
In der Funktion MESSMODUS (6601) wählen Sie die Durchflussanteile, welche vom
Messgerät erfasst werden sollen.
GRUNDFUNKTION (G) → SYSTEMPARAMETER (GLA) → EINSTELLUNGEN (660) →
MESSMODUS (6601) → Auswahl einer der folgenden Optionen:
– UNIDIREKTIONAL (Werkeinstellung) = nur die positiven Durchflussanteile
– BIDIREKTIONAL = die positiven und negativen Durchflussanteile
7.
Konfiguration der Summenzähler 1...3:
Das Messgerät verfügt über drei Summenzähler. Nachfolgend wird die Konfiguration
der Summenzähler am Beispiel des Summenzählers 1 dargestellt.
– Über die Funktion KANAL (6133) können Sie die Messgröße (z.B. Volumenfluss)
bestimmen, die als Summenzählerwert an den PROFIBUS Master (Klasse 1) übertra-
gen werden soll:
a. Wählen Sie GRUNDFUNKTION (G) → PROFIBUS DP (GBA) → SUMMENZÄHLER
(613) → AUSWAHL SUMMENZÄHLER (6130).
b. Wählen Sie die Option SUMMENZÄHLER 1.
c. Wechseln Sie in die Funktion KANAL (6133).
Inbetriebnahme
Kennung für Funktion "CHANNEL"
273
277
1346
1347
1348
1349
1354
99
