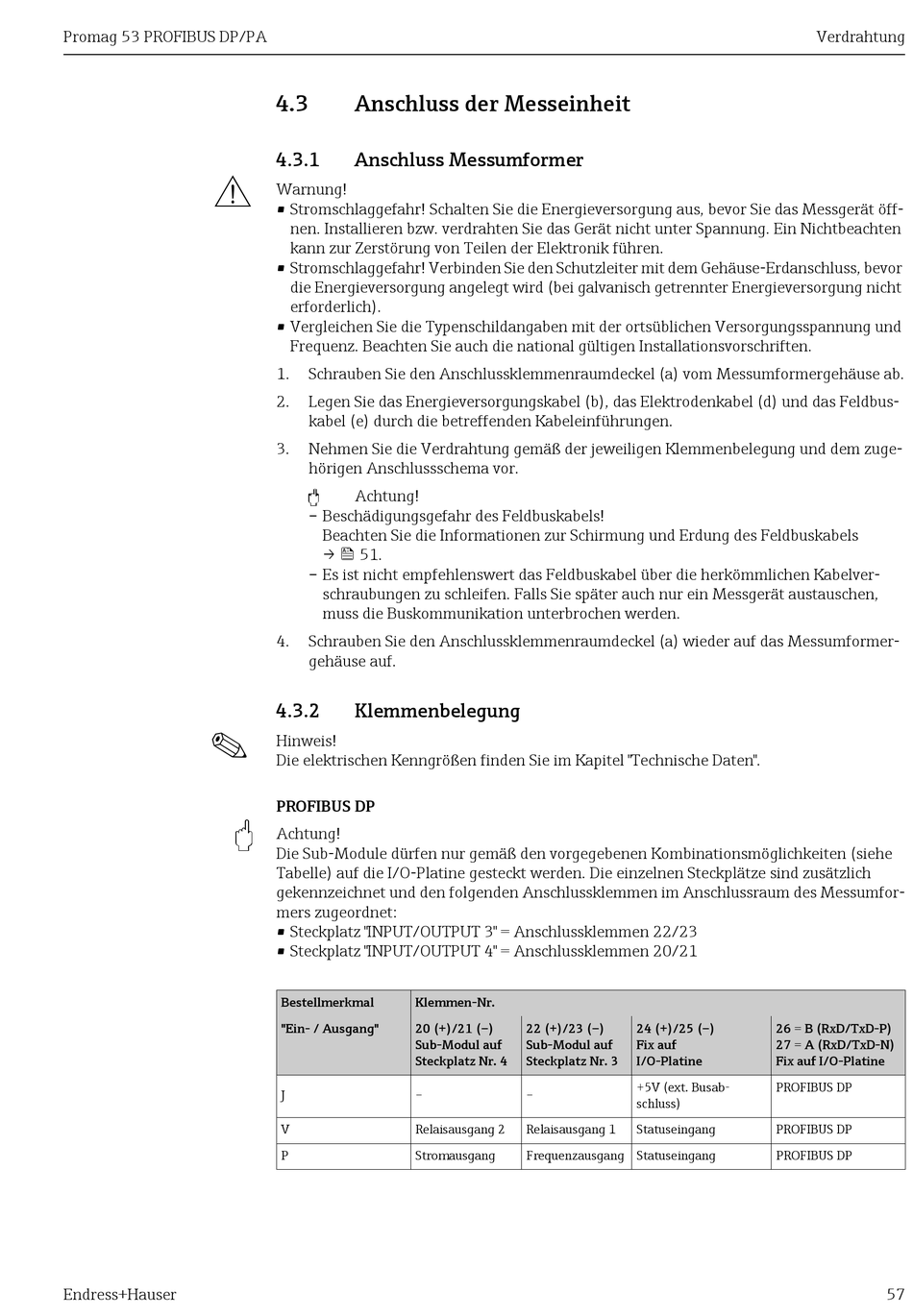

4.3
Anschluss der Messeinheit
4.3.1
Anschluss Messumformer
Warnung!
• Stromschlaggefahr! Schalten Sie die Energieversorgung aus, bevor Sie das Messgerät öff-
nen. Installieren bzw. verdrahten Sie das Gerät nicht unter Spannung. Ein Nichtbeachten
kann zur Zerstörung von Teilen der Elektronik führen.
• Stromschlaggefahr! Verbinden Sie den Schutzleiter mit dem Gehäuse-Erdanschluss, bevor
die Energieversorgung angelegt wird (bei galvanisch getrennter Energieversorgung nicht
erforderlich).
• Vergleichen Sie die Typenschildangaben mit der ortsüblichen Versorgungsspannung und
Frequenz. Beachten Sie auch die national gültigen Installationsvorschriften.
1.
Schrauben Sie den Anschlussklemmenraumdeckel (a) vom Messumformergehäuse ab.
2.
Legen Sie das Energieversorgungskabel (b), das Elektrodenkabel (d) und das Feldbus-
kabel (e) durch die betreffenden Kabeleinführungen.
3.
Nehmen Sie die Verdrahtung gemäß der jeweiligen Klemmenbelegung und dem zuge-
hörigen Anschlussschema vor.
"
Achtung!
– Beschädigungsgefahr des Feldbuskabels!
Beachten Sie die Informationen zur Schirmung und Erdung des Feldbuskabels
→ 51.
– Es ist nicht empfehlenswert das Feldbuskabel über die herkömmlichen Kabelver-
schraubungen zu schleifen. Falls Sie später auch nur ein Messgerät austauschen,
muss die Buskommunikation unterbrochen werden.
4.
Schrauben Sie den Anschlussklemmenraumdeckel (a) wieder auf das Messumformer-
gehäuse auf.
4.3.2
Klemmenbelegung
Hinweis!
Die elektrischen Kenngrößen finden Sie im Kapitel "Technische Daten".
PROFIBUS DP
Achtung!
Die Sub-Module dürfen nur gemäß den vorgegebenen Kombinationsmöglichkeiten (siehe
Tabelle) auf die I/O-Platine gesteckt werden. Die einzelnen Steckplätze sind zusätzlich
gekennzeichnet und den folgenden Anschlussklemmen im Anschlussraum des Messumfor-
mers zugeordnet:
• Steckplatz "INPUT/OUTPUT 3" = Anschlussklemmen 22/23
• Steckplatz "INPUT/OUTPUT 4" = Anschlussklemmen 20/21
Bestellmerkmal
Klemmen-Nr.
"Ein- / Ausgang"
20 (+)/21 (–)
Sub-Modul auf
Steckplatz Nr. 4
J
–
V
Relaisausgang 2
P
Stromausgang
22 (+)/23 (–)
24 (+)/25 (–)
Sub-Modul auf
Fix auf
Steckplatz Nr. 3
I/O-Platine
+5V (ext. Busab-
–
schluss)
Relaisausgang 1
Statuseingang
Frequenzausgang Statuseingang
Verdrahtung
26 = B (RxD/TxD-P)
27 = A (RxD/TxD-N)
Fix auf I/O-Platine
PROFIBUS DP
PROFIBUS DP
PROFIBUS DP
