Promag 53 PROFIBUS DP/PA
Reihenfolge
Steckplatz (Slot)
1
2
3 EMPTY_MODULE
4 EMPTY_MODULE
5 EMPTY_MODULE
6 EMPTY_MODULE
7 CONTROL_BLOCK
Endress+Hauser
Beispiel 2
In diesem Beispiel werden nicht benötigte Module durch das Modul EMPTY_MODULE

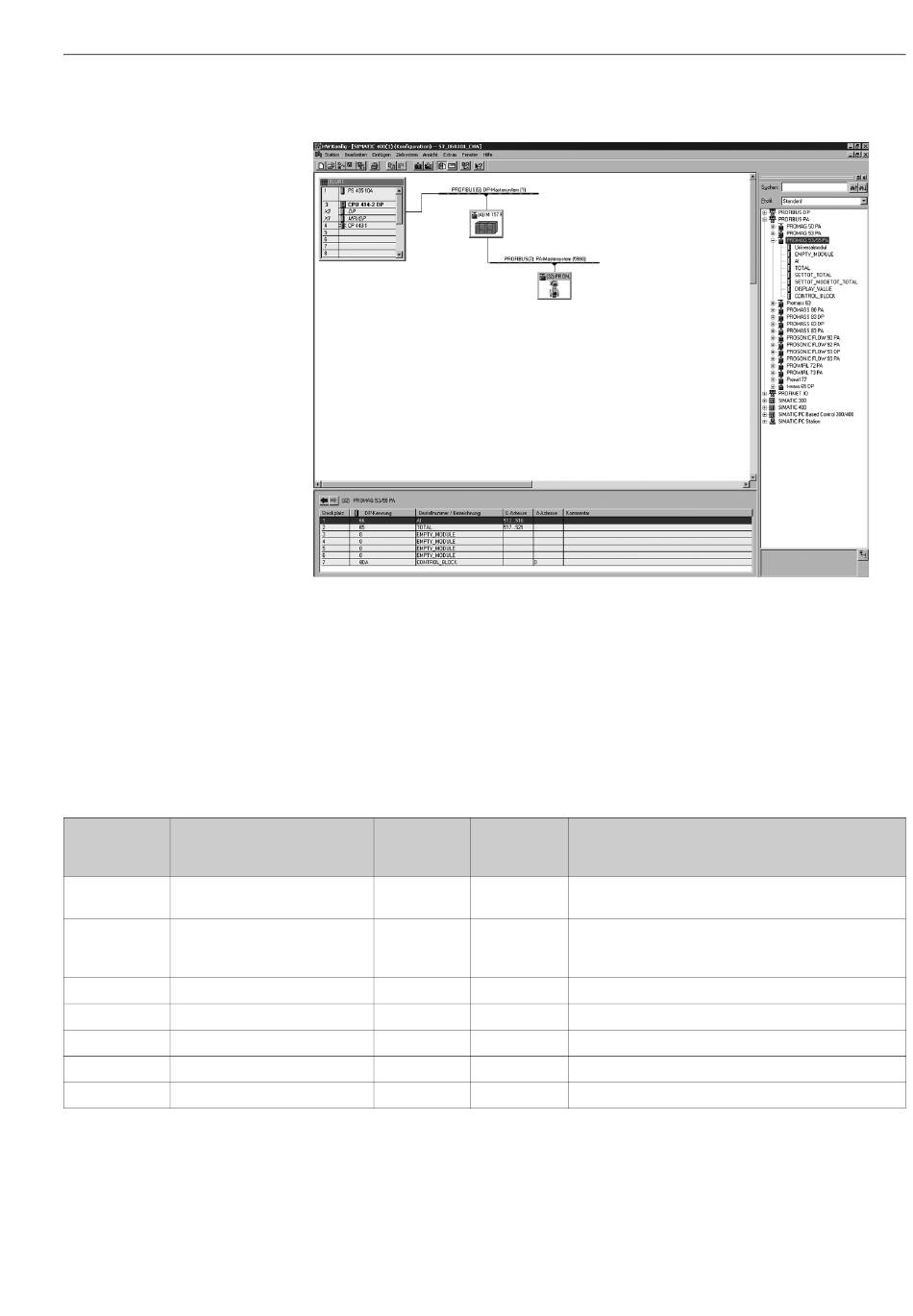

Abb. 74:
ersetzt. Verwendet wird die Promag 53 GSD-Datei (komplette Gerätefunktionalität).
Mit dieser Konfiguration wird der Analog Input Funktionsblock 1 (Steckplatz 1), der
Summenzählerwert TOTAL (Steckplatz 2) und die zyklische Steuerung von Gerätefunktio-
nen CONTROL_BLOCK (Steckplatz 7) aktiviert. Über den Analog Input Funktionsblock 1
wird der Volumenfluss (Werkeinstellung) zyklisch vom Messgerät ausgelesen. Der Sum-
menzähler ist „ohne Konfiguration" projektiert. D.h. er liefert in diesem Beispiel über das
Modul TOTAL nur den Summenzählerwert für den Volumenfluss und kann nicht vom PRO-
FIBUS Master (Klasse 1) gesteuert werden.
Byte-Länge
Modul Eingangsda-
ten
AI 5
TOTAL 5
–
–
–
–
–
Byte-Länge
Ausgangsda- Beschreibung
ten
Analog Input Funktionsblock 1
–
Ausgangsgröße → Volumenfluss (Werkeinstellung)
Summenzähler Funktionsblock 1
– TOTAL → Ausgangsgröße = Volumenfluss (Werk-
einstellung)
– Leerplatz
– Leerplatz
– Leerplatz
– Leerplatz
1 Steuerung Gerätefunktionen
Inbetriebnahme
a0004790
125
