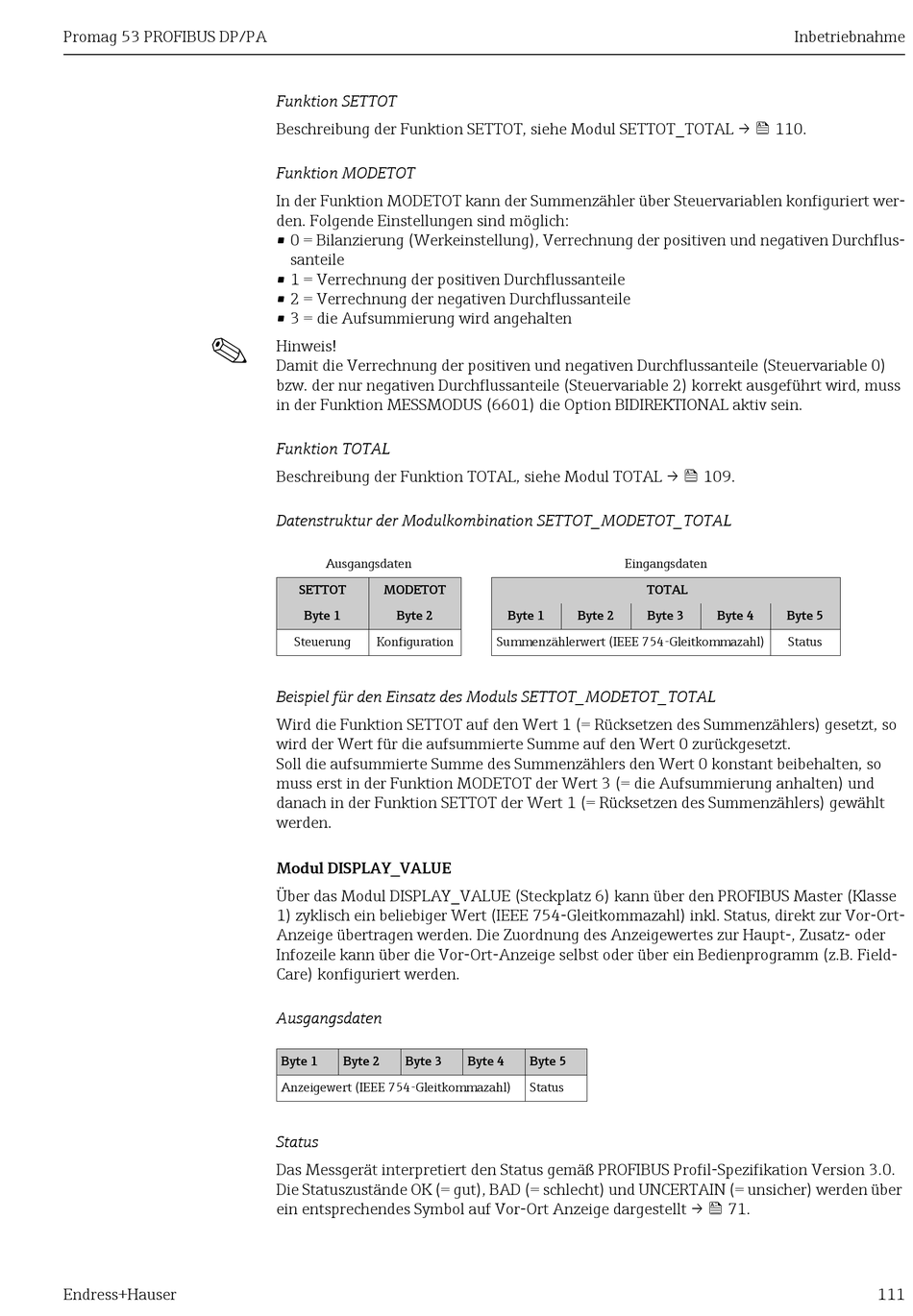

Promag 53 PROFIBUS DP/PA
!
Endress+Hauser
Funktion SETTOT
Beschreibung der Funktion SETTOT, siehe Modul SETTOT_TOTAL →  110.
Funktion MODETOT
In der Funktion MODETOT kann der Summenzähler über Steuervariablen konfiguriert wer-
den. Folgende Einstellungen sind möglich:
• 0 = Bilanzierung (Werkeinstellung), Verrechnung der positiven und negativen Durchflus-
santeile
• 1 = Verrechnung der positiven Durchflussanteile
• 2 = Verrechnung der negativen Durchflussanteile
• 3 = die Aufsummierung wird angehalten
Hinweis!
Damit die Verrechnung der positiven und negativen Durchflussanteile (Steuervariable 0)
bzw. der nur negativen Durchflussanteile (Steuervariable 2) korrekt ausgeführt wird, muss
in der Funktion MESSMODUS (6601) die Option BIDIREKTIONAL aktiv sein.
Funktion TOTAL
Beschreibung der Funktion TOTAL, siehe Modul TOTAL →  109.
Datenstruktur der Modulkombination SETTOT_MODETOT_TOTAL
Ausgangsdaten
SETTOT MODETOT
Byte 1 Byte 2
Steuerung Konfiguration
Beispiel für den Einsatz des Moduls SETTOT_MODETOT_TOTAL
Wird die Funktion SETTOT auf den Wert 1 (= Rücksetzen des Summenzählers) gesetzt, so
wird der Wert für die aufsummierte Summe auf den Wert 0 zurückgesetzt.
Soll die aufsummierte Summe des Summenzählers den Wert 0 konstant beibehalten, so
muss erst in der Funktion MODETOT der Wert 3 (= die Aufsummierung anhalten) und
danach in der Funktion SETTOT der Wert 1 (= Rücksetzen des Summenzählers) gewählt
werden.
Modul DISPLAY_VALUE
Über das Modul DISPLAY_VALUE (Steckplatz 6) kann über den PROFIBUS Master (Klasse
1) zyklisch ein beliebiger Wert (IEEE 754-Gleitkommazahl) inkl. Status, direkt zur Vor-Ort-
Anzeige übertragen werden. Die Zuordnung des Anzeigewertes zur Haupt-, Zusatz- oder
Infozeile kann über die Vor-Ort-Anzeige selbst oder über ein Bedienprogramm (z.B. Field-
Care) konfiguriert werden.
Ausgangsdaten
Byte 1 Byte 2 Byte 3
Anzeigewert (IEEE 754-Gleitkommazahl)
Status
Das Messgerät interpretiert den Status gemäß PROFIBUS Profil-Spezifikation Version 3.0.
Die Statuszustände OK (= gut), BAD (= schlecht) und UNCERTAIN (= unsicher) werden über
ein entsprechendes Symbol auf Vor-Ort Anzeige dargestellt →  71.
Eingangsdaten
Byte 1 Byte 2
Summenzählerwert (IEEE 754-Gleitkommazahl)
Byte 4 Byte 5
Status
Inbetriebnahme
TOTAL
Byte 3 Byte 4 Byte 5
Status
111
