Promag 53 PROFIBUS DP/PA
Endress+Hauser

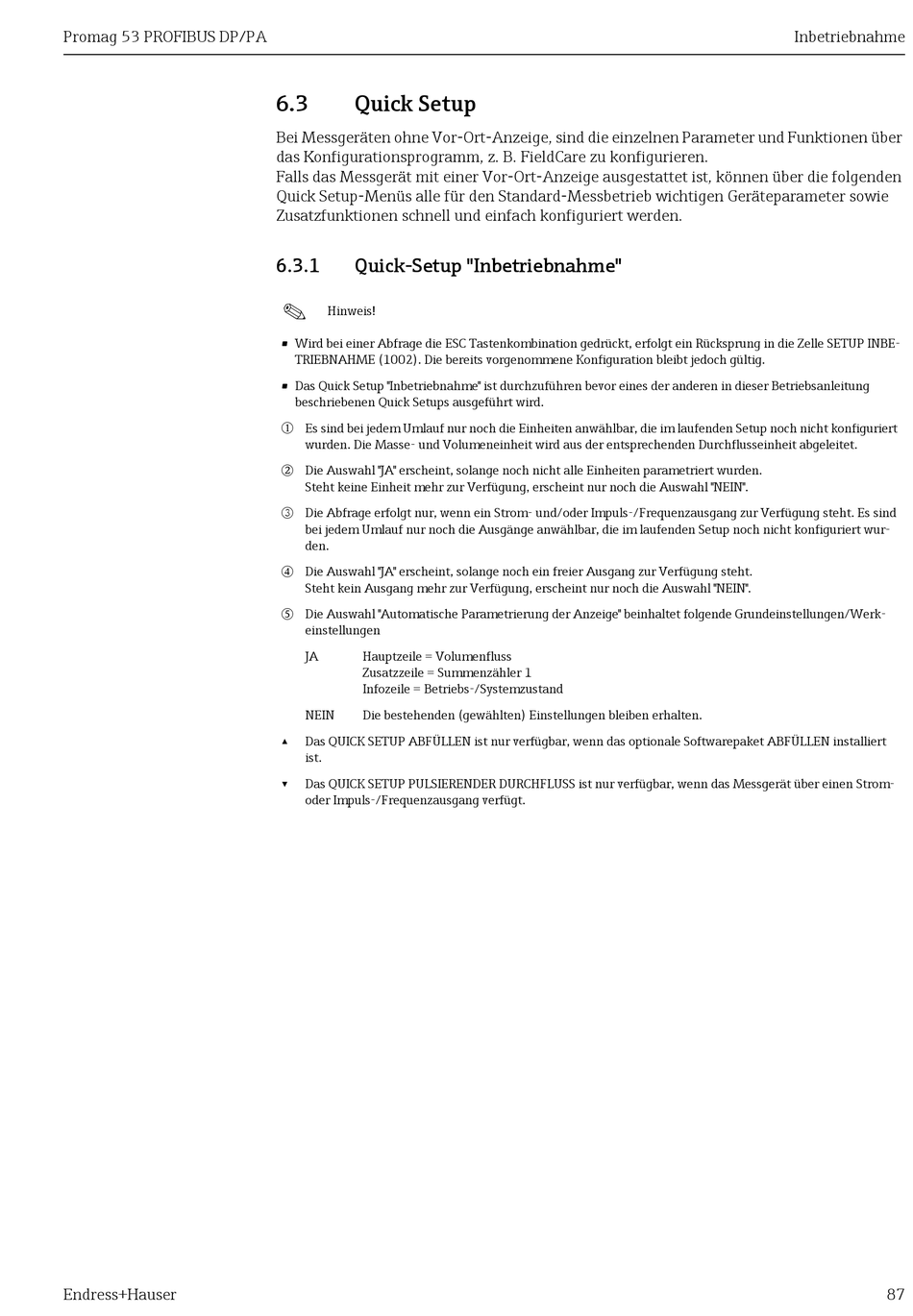

6.3
Quick Setup
Bei Messgeräten ohne Vor-Ort-Anzeige, sind die einzelnen Parameter und Funktionen über
das Konfigurationsprogramm, z. B. FieldCare zu konfigurieren.
Falls das Messgerät mit einer Vor-Ort-Anzeige ausgestattet ist, können über die folgenden
Quick Setup-Menüs alle für den Standard-Messbetrieb wichtigen Geräteparameter sowie
Zusatzfunktionen schnell und einfach konfiguriert werden.
6.3.1
Quick-Setup "Inbetriebnahme"
!
Hinweis!
• Wird bei einer Abfrage die ESC Tastenkombination gedrückt, erfolgt ein Rücksprung in die Zelle SETUP INBE-
TRIEBNAHME (1002). Die bereits vorgenommene Konfiguration bleibt jedoch gültig.
• Das Quick Setup "Inbetriebnahme" ist durchzuführen bevor eines der anderen in dieser Betriebsanleitung
beschriebenen Quick Setups ausgeführt wird.
m
Es sind bei jedem Umlauf nur noch die Einheiten anwählbar, die im laufenden Setup noch nicht konfiguriert
wurden. Die Masse- und Volumeneinheit wird aus der entsprechenden Durchflusseinheit abgeleitet.
n
Die Auswahl "JA" erscheint, solange noch nicht alle Einheiten parametriert wurden.
Steht keine Einheit mehr zur Verfügung, erscheint nur noch die Auswahl "NEIN".
o
Die Abfrage erfolgt nur, wenn ein Strom- und/oder Impuls-/Frequenzausgang zur Verfügung steht. Es sind
bei jedem Umlauf nur noch die Ausgänge anwählbar, die im laufenden Setup noch nicht konfiguriert wur-
den.
p
Die Auswahl "JA" erscheint, solange noch ein freier Ausgang zur Verfügung steht.
Steht kein Ausgang mehr zur Verfügung, erscheint nur noch die Auswahl "NEIN".
q
Die Auswahl "Automatische Parametrierung der Anzeige" beinhaltet folgende Grundeinstellungen/Werk-
einstellungen
JA
Hauptzeile = Volumenfluss
Zusatzzeile = Summenzähler 1
Infozeile = Betriebs-/Systemzustand
NEIN
Die bestehenden (gewählten) Einstellungen bleiben erhalten.
▴
Das QUICK SETUP ABFÜLLEN ist nur verfügbar, wenn das optionale Softwarepaket ABFÜLLEN installiert
ist.
▾
Das QUICK SETUP PULSIERENDER DURCHFLUSS ist nur verfügbar, wenn das Messgerät über einen Strom-
oder Impuls-/Frequenzausgang verfügt.
Inbetriebnahme
87
