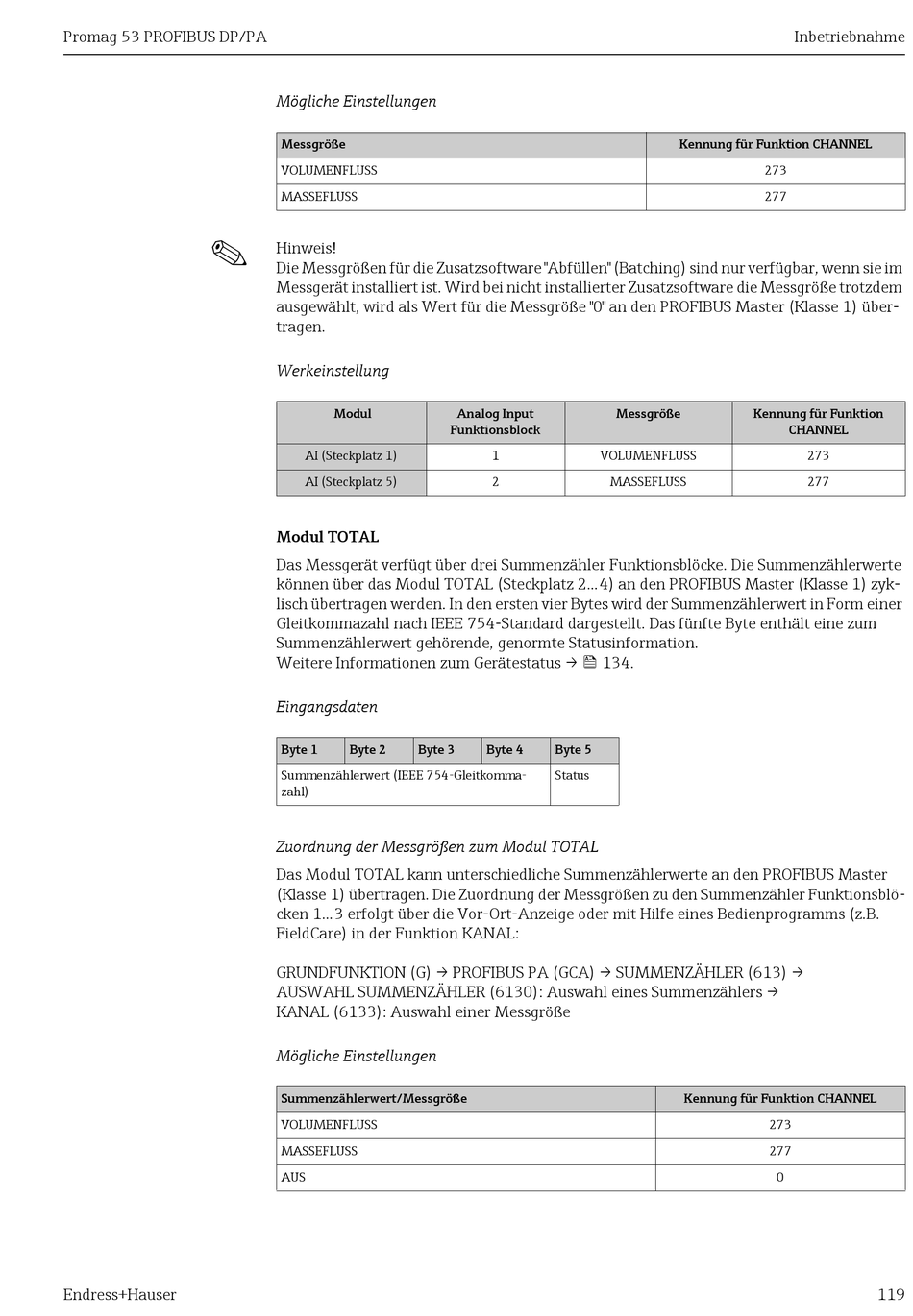

Endress+Hauser Proline Promag 53 PROFIBUS DP Betriebsanleitung Seite 119

Promag 53 PROFIBUS DP/PA
!
Endress+Hauser
Mögliche Einstellungen
Messgröße
VOLUMENFLUSS
MASSEFLUSS
Hinweis!
Die Messgrößen für die Zusatzsoftware "Abfüllen" (Batching) sind nur verfügbar, wenn sie im
Messgerät installiert ist. Wird bei nicht installierter Zusatzsoftware die Messgröße trotzdem
ausgewählt, wird als Wert für die Messgröße "0" an den PROFIBUS Master (Klasse 1) über-
tragen.
Werkeinstellung
Modul
AI (Steckplatz 1)
AI (Steckplatz 5)
Modul TOTAL
Das Messgerät verfügt über drei Summenzähler Funktionsblöcke. Die Summenzählerwerte
können über das Modul TOTAL (Steckplatz 2...4) an den PROFIBUS Master (Klasse 1) zyk-
lisch übertragen werden. In den ersten vier Bytes wird der Summenzählerwert in Form einer
Gleitkommazahl nach IEEE 754-Standard dargestellt. Das fünfte Byte enthält eine zum
Summenzählerwert gehörende, genormte Statusinformation.
Weitere Informationen zum Gerätestatus →  134.
Eingangsdaten
Byte 1 Byte 2 Byte 3
Summenzählerwert (IEEE 754-Gleitkomma-
zahl)
Zuordnung der Messgrößen zum Modul TOTAL
Das Modul TOTAL kann unterschiedliche Summenzählerwerte an den PROFIBUS Master
(Klasse 1) übertragen. Die Zuordnung der Messgrößen zu den Summenzähler Funktionsblö-
cken 1...3 erfolgt über die Vor-Ort-Anzeige oder mit Hilfe eines Bedienprogramms (z.B.
FieldCare) in der Funktion KANAL:
GRUNDFUNKTION (G) → PROFIBUS PA (GCA) → SUMMENZÄHLER (613) →
AUSWAHL SUMMENZÄHLER (6130): Auswahl eines Summenzählers →
KANAL (6133): Auswahl einer Messgröße
Mögliche Einstellungen
Summenzählerwert/Messgröße
VOLUMENFLUSS
MASSEFLUSS
AUS
Analog Input Messgröße
Funktionsblock
1 VOLUMENFLUSS
2 MASSEFLUSS
Byte 4 Byte 5
Status
Inbetriebnahme
Kennung für Funktion CHANNEL
273
277
Kennung für Funktion
CHANNEL
273
277
Kennung für Funktion CHANNEL
273
277
0
