Montage
44
3.3.7
Vor-Ort-Anzeige drehen
1.
Schrauben Sie den Elektronikraumdeckel vom Messumformergehäuse ab.
2.
Drücken Sie die seitlichen Verriegelungstasten des Anzeigemoduls und ziehen Sie das
Modul aus der Elektronikraumabdeckplatte heraus.
3.
Drehen Sie die Anzeige in die gewünschte Lage (max. 4 × 45° in beide Richtungen) und
setzen Sie sie wieder auf die Elektronikraumabdeckplatte auf.
4.
Schrauben Sie den Elektronikraumdeckel wieder fest auf das Messumformergehäuse.

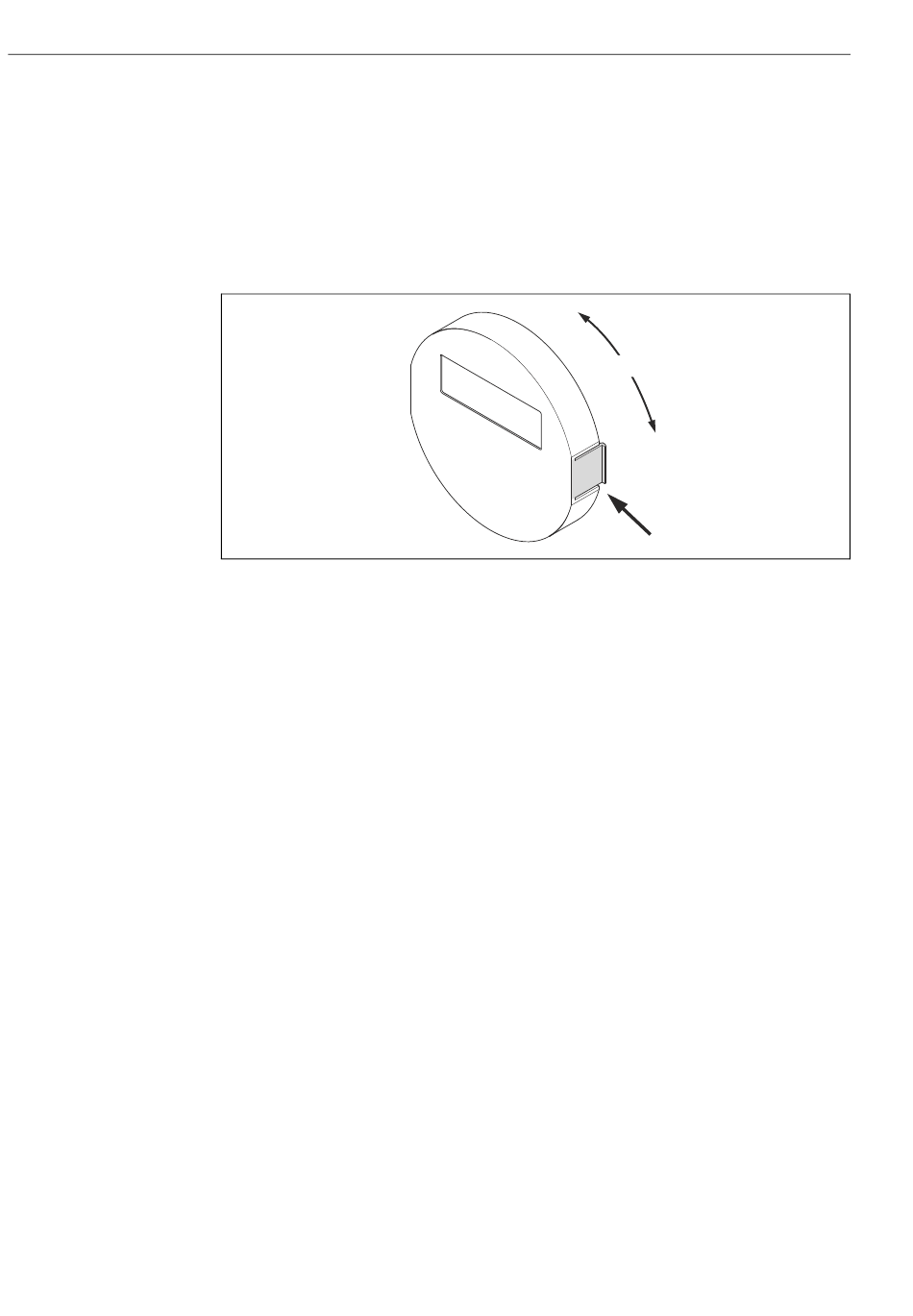

Abb. 26:
Drehen der Vor-Ort-Anzeige (Feldgehäuse)
Promag 53 PROFIBUS DP/PA
4 x 45°
Endress+Hauser
a0003236
