Promag 53 PROFIBUS DP/PA
Endress+Hauser

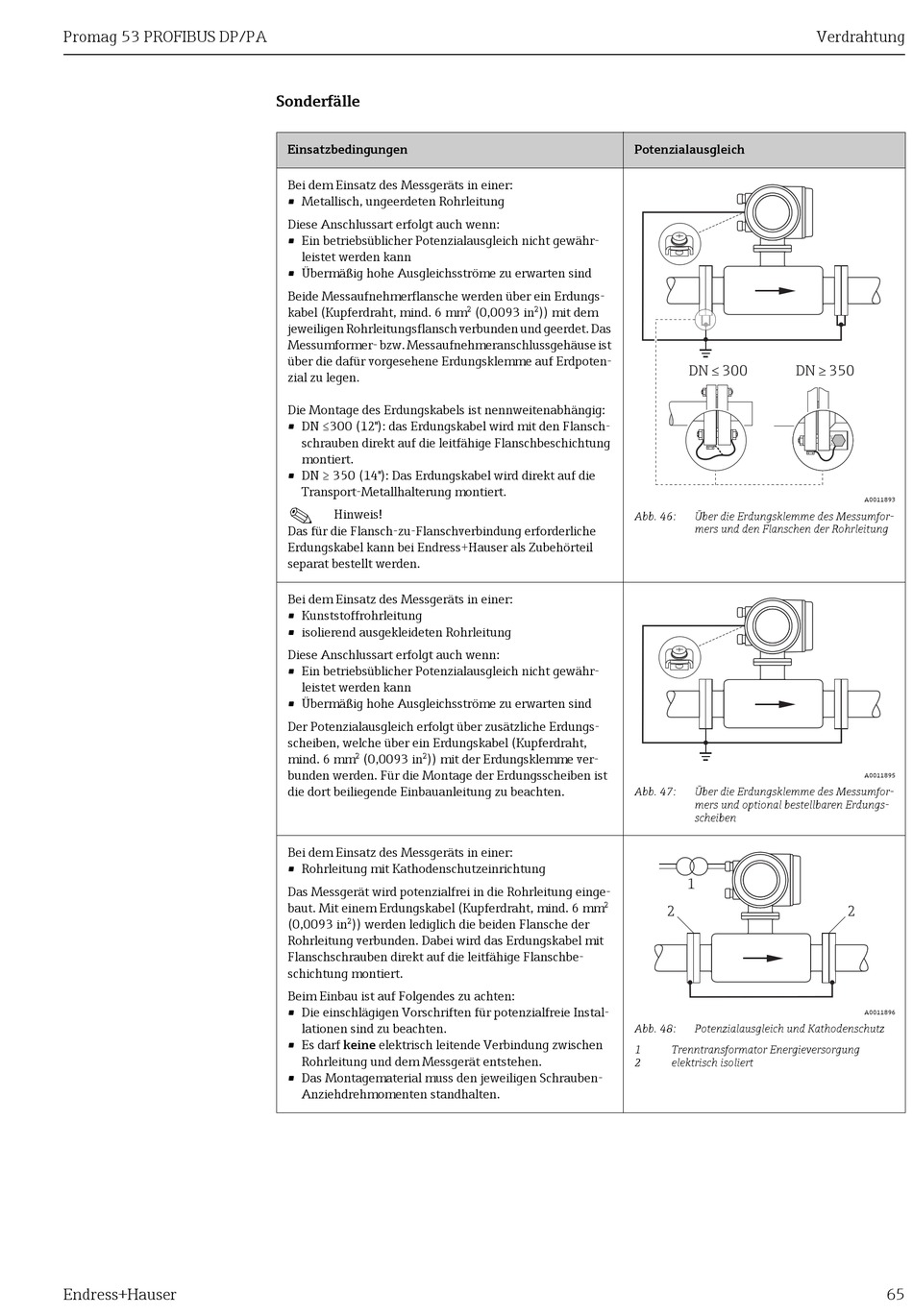

Sonderfälle
Einsatzbedingungen
Bei dem Einsatz des Messgeräts in einer:
• Metallisch, ungeerdeten Rohrleitung
Diese Anschlussart erfolgt auch wenn:
• Ein betriebsüblicher Potenzialausgleich nicht gewähr-
leistet werden kann
• Übermäßig hohe Ausgleichsströme zu erwarten sind
Beide Messaufnehmerflansche werden über ein Erdungs-
kabel (Kupferdraht, mind. 6 mm² (0,0093 in²)) mit dem
jeweiligen Rohrleitungsflansch verbunden und geerdet. Das
Messumformer- bzw. Messaufnehmeranschlussgehäuse ist
über die dafür vorgesehene Erdungsklemme auf Erdpoten-
zial zu legen.
Die Montage des Erdungskabels ist nennweitenabhängig:
• DN ≤300 (12"): das Erdungskabel wird mit den Flansch-
schrauben direkt auf die leitfähige Flanschbeschichtung
montiert.
• DN ≥ 350 (14"): Das Erdungskabel wird direkt auf die
Transport-Metallhalterung montiert.
!
Hinweis!
Das für die Flansch-zu-Flanschverbindung erforderliche
Erdungskabel kann bei Endress+Hauser als Zubehörteil
separat bestellt werden.
Bei dem Einsatz des Messgeräts in einer:
• Kunststoffrohrleitung
• isolierend ausgekleideten Rohrleitung
Diese Anschlussart erfolgt auch wenn:
• Ein betriebsüblicher Potenzialausgleich nicht gewähr-
leistet werden kann
• Übermäßig hohe Ausgleichsströme zu erwarten sind
Der Potenzialausgleich erfolgt über zusätzliche Erdungs-
scheiben, welche über ein Erdungskabel (Kupferdraht,
mind. 6 mm² (0,0093 in²)) mit der Erdungsklemme ver-
bunden werden. Für die Montage der Erdungsscheiben ist
die dort beiliegende Einbauanleitung zu beachten.
Bei dem Einsatz des Messgeräts in einer:
• Rohrleitung mit Kathodenschutzeinrichtung
Das Messgerät wird potenzialfrei in die Rohrleitung einge-
baut. Mit einem Erdungskabel (Kupferdraht, mind. 6 mm²
(0,0093 in²)) werden lediglich die beiden Flansche der
Rohrleitung verbunden. Dabei wird das Erdungskabel mit
Flanschschrauben direkt auf die leitfähige Flanschbe-
schichtung montiert.
Beim Einbau ist auf Folgendes zu achten:
• Die einschlägigen Vorschriften für potenzialfreie Instal-
lationen sind zu beachten.
• Es darf keine elektrisch leitende Verbindung zwischen
Rohrleitung und dem Messgerät entstehen.
• Das Montagematerial muss den jeweiligen Schrauben-
Anziehdrehmomenten standhalten.
Potenzialausgleich
£
DN 300 DN 350
Abb. 46: Über die Erdungsklemme des Messumfor-
mers und den Flanschen der Rohrleitung
Abb. 47: Über die Erdungsklemme des Messumfor-
mers und optional bestellbaren Erdungs-
scheiben
1
2
Abb. 48: Potenzialausgleich und Kathodenschutz
1 Trenntransformator Energieversorgung
2 elektrisch isoliert
Verdrahtung
³
A0011893
A0011895
2
A0011896
65
