Bedienung
72
5.2.5
Abfüllprozesse über die Vor-Ort-Anzeige steuern
Mit Hilfe des optionalen Softwarepakets "Abfüllen (Batching)" (F-CHIP, Zubehör → 130)
können Abfüllprozesse direkt über die Vor-Ort-Anzeige gesteuert werden. Damit ist das
Gerät vollumfänglich als "Batchcontroller" im Feld einsetzbar.
Vorgehensweise:
1.
Konfigurieren Sie über das Quick Setup-Menü "Abfüllen" (→ 92) oder über die
Funktionsmatrix (→ 73) alle benötigten Abfüllfunktionen sowie die Belegung der
untersten Anzeigeinfozeile (= FÜLLBEDIENTASTEN).
Danach erscheinen auf der untersten Zeile der Vor-Ort-Anzeige folgende "Softkeys" →
53:
– START = linke Anzeigetaste ()
– PRESET = mittlere Anzeigetaste ()
– MATRIX = rechte Anzeigetaste ()
2.
Betätigen Sie die Taste "PRESET ()". Auf der Anzeige werden nun nacheinander ver-
schiedene Funktionen eingeblendet, die für den Abfüllprozess zu konfigurieren sind:
"PRESET" → Voreinstellungen für den Abfüllprozess
Nr.
Funktion
7200
FÜLLAUSWAHL
7203
FÜLLMENGE
7265
RESET GESAMTMENGE/
ZÄHLER
3.
Nach Beendigung des PRESET-Menüs kann mit "START ()" der Abfüllvorgang gestar-
tet werden. Auf der Anzeige erscheinen neue Softkeys (STOP/HOLD bzw. GO ON), mit
denen der Abfüllvorgang nach Belieben unterbrochen, fortgesetzt oder gestoppt wer-
den kann → 53.
STOP () → Abfüllvorgang beenden
HOLD () → Abfüllvorgang unterbrechen (Softkey wechselt zu "GO ON")
GO ON () → Abfüllvorgang fortsetzen (Softkey wechselt zu "HOLD")
Nach Erreichen der Abfüllmenge erscheinen auf der Anzeige wieder die Softkeys
"START" bzw. "PRESET".
+2.5 l
START
PRESET
-

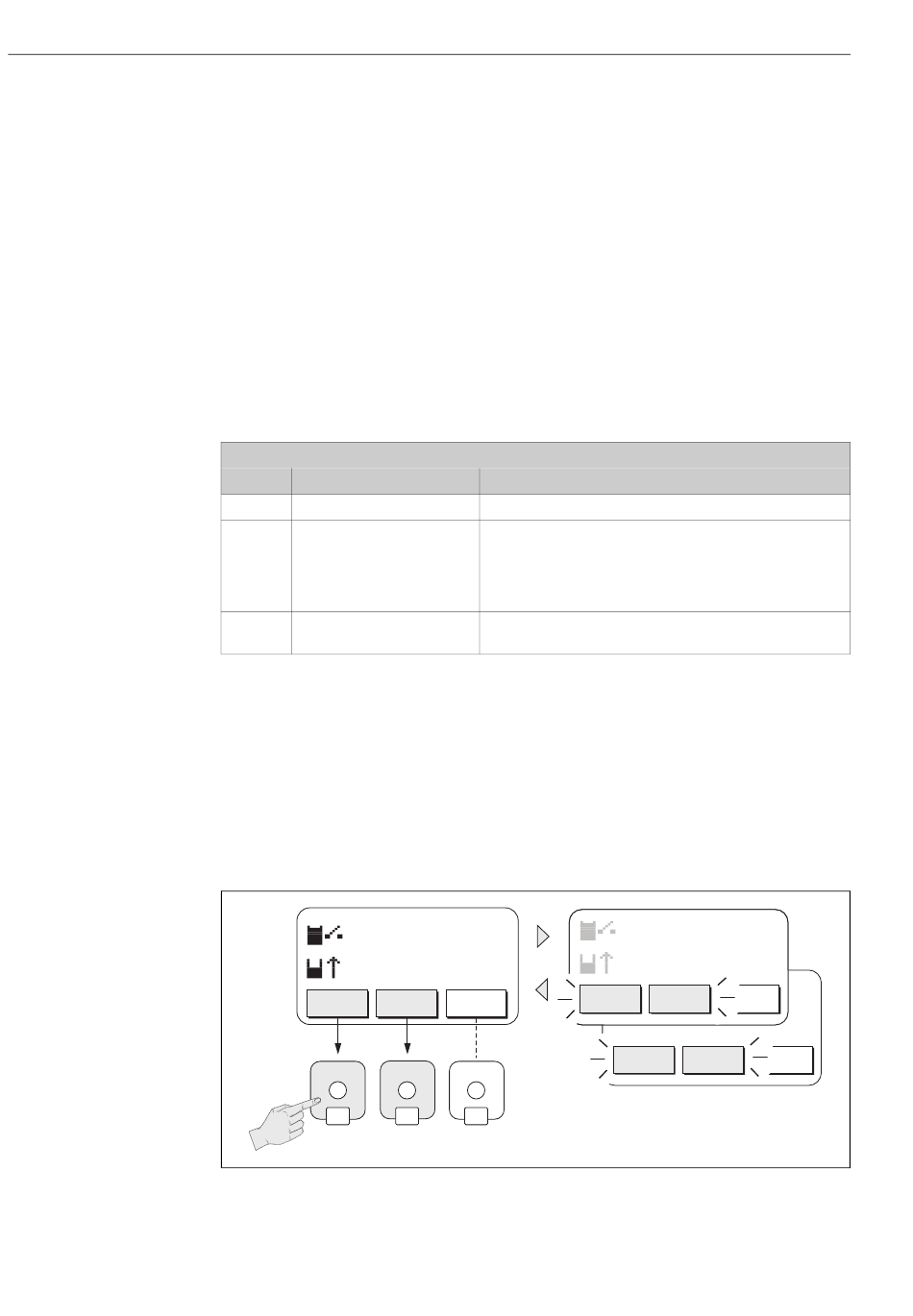

Abb. 53:
Steuern von Abfüllprozessen über die Vor-Ort-Anzeige (Softkeys)
Einstellungen
OS → Auswahl des abzufüllenden Messstoffes (BATCH #1...6)
Wurde im Quick Setup "Abfüllen" bei der Auswahl "PRESET Füll-
menge" die Auswahl "ZUGRIFF KUNDE" gewählt, kann die Füll-
menge über die Vor-Ort-Anzeige verändert werden. Wurde die
Auswahl "VERRIEGELT" gewählt, ist die Füllmenge nur ablesbar
und erst nach Eingabe des Kundencodes veränderbar.
Zurücksetzen des Füllmengenzählers bzw. der Gesamtfüllmenge
auf "0".
0.0 l
MATRIX
+
E
Promag 53 PROFIBUS DP/PA
+2.5 l
+2.5 l
0.0 l
0.0 l
0.0 l
STOP
HOLD
MATRIX
STOP
GO ON
MATRIX
Endress+Hauser
a0004386
