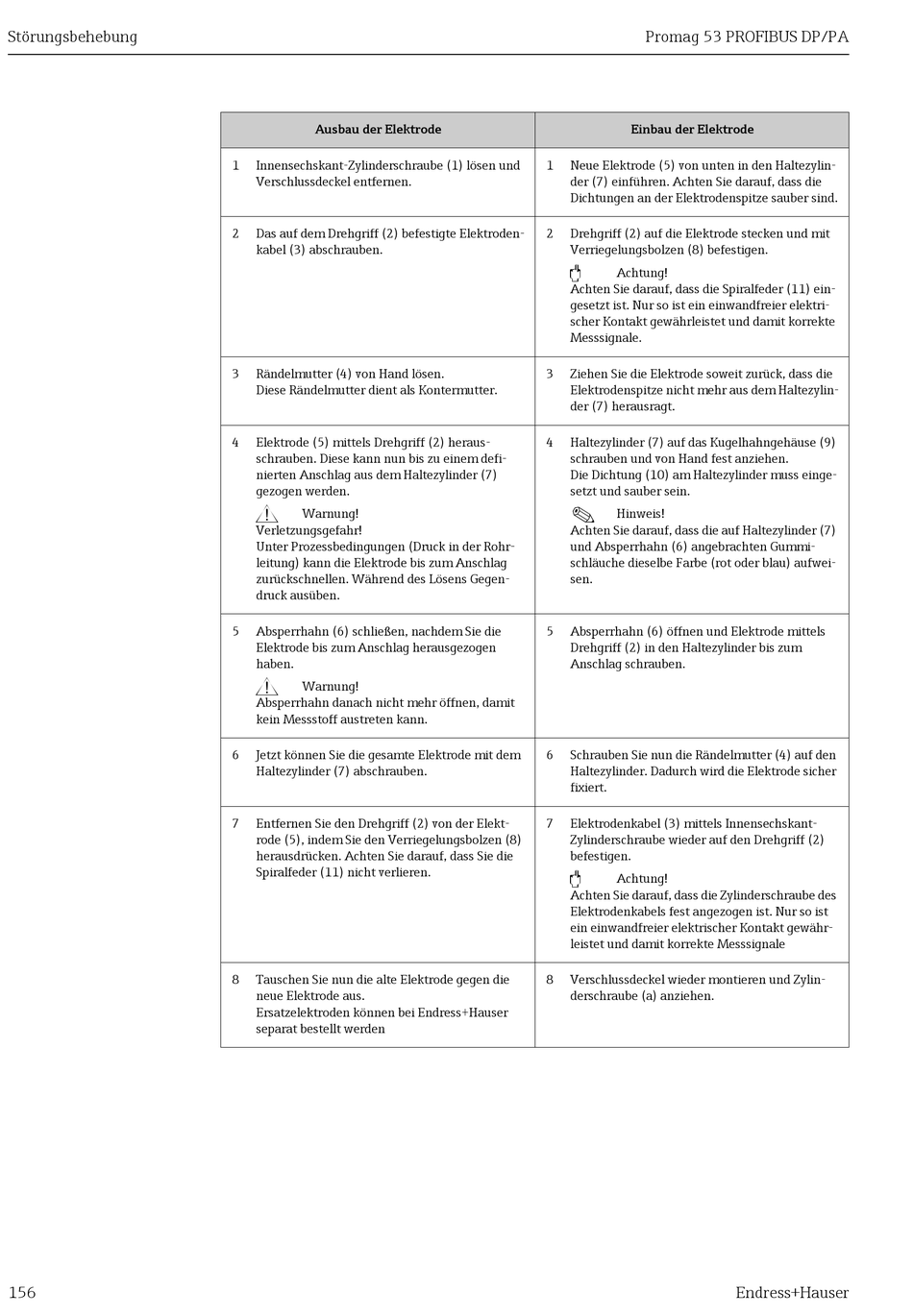

Störungsbehebung
156
Ausbau der Elektrode
1 Innensechskant-Zylinderschraube (1) lösen und
Verschlussdeckel entfernen.
2 Das auf dem Drehgriff (2) befestigte Elektroden-
kabel (3) abschrauben.
3 Rändelmutter (4) von Hand lösen.
Diese Rändelmutter dient als Kontermutter.
4 Elektrode (5) mittels Drehgriff (2) heraus-
schrauben. Diese kann nun bis zu einem defi-
nierten Anschlag aus dem Haltezylinder (7)
gezogen werden.
#
Warnung!
Verletzungsgefahr!
Unter Prozessbedingungen (Druck in der Rohr-
leitung) kann die Elektrode bis zum Anschlag
zurückschnellen. Während des Lösens Gegen-
druck ausüben.
5 Absperrhahn (6) schließen, nachdem Sie die
Elektrode bis zum Anschlag herausgezogen
haben.
#
Warnung!
Absperrhahn danach nicht mehr öffnen, damit
kein Messstoff austreten kann.
6 Jetzt können Sie die gesamte Elektrode mit dem
Haltezylinder (7) abschrauben.
7 Entfernen Sie den Drehgriff (2) von der Elekt-
rode (5), indem Sie den Verriegelungsbolzen (8)
herausdrücken. Achten Sie darauf, dass Sie die
Spiralfeder (11) nicht verlieren.
8 Tauschen Sie nun die alte Elektrode gegen die
neue Elektrode aus.
Ersatzelektroden können bei Endress+Hauser
separat bestellt werden
Promag 53 PROFIBUS DP/PA
Einbau der Elektrode
1 Neue Elektrode (5) von unten in den Haltezylin-
der (7) einführen. Achten Sie darauf, dass die
Dichtungen an der Elektrodenspitze sauber sind.
2 Drehgriff (2) auf die Elektrode stecken und mit
Verriegelungsbolzen (8) befestigen.
"
Achtung!
Achten Sie darauf, dass die Spiralfeder (11) ein-
gesetzt ist. Nur so ist ein einwandfreier elektri-
scher Kontakt gewährleistet und damit korrekte
Messsignale.
3 Ziehen Sie die Elektrode soweit zurück, dass die
Elektrodenspitze nicht mehr aus dem Haltezylin-
der (7) herausragt.
4 Haltezylinder (7) auf das Kugelhahngehäuse (9)
schrauben und von Hand fest anziehen.
Die Dichtung (10) am Haltezylinder muss einge-
setzt und sauber sein.
!
Hinweis!
Achten Sie darauf, dass die auf Haltezylinder (7)
und Absperrhahn (6) angebrachten Gummi-
schläuche dieselbe Farbe (rot oder blau) aufwei-
sen.
5 Absperrhahn (6) öffnen und Elektrode mittels
Drehgriff (2) in den Haltezylinder bis zum
Anschlag schrauben.
6 Schrauben Sie nun die Rändelmutter (4) auf den
Haltezylinder. Dadurch wird die Elektrode sicher
fixiert.
7 Elektrodenkabel (3) mittels Innensechskant-
Zylinderschraube wieder auf den Drehgriff (2)
befestigen.
"
Achtung!
Achten Sie darauf, dass die Zylinderschraube des
Elektrodenkabels fest angezogen ist. Nur so ist
ein einwandfreier elektrischer Kontakt gewähr-
leistet und damit korrekte Messsignale
8 Verschlussdeckel wieder montieren und Zylin-
derschraube (a) anziehen.
