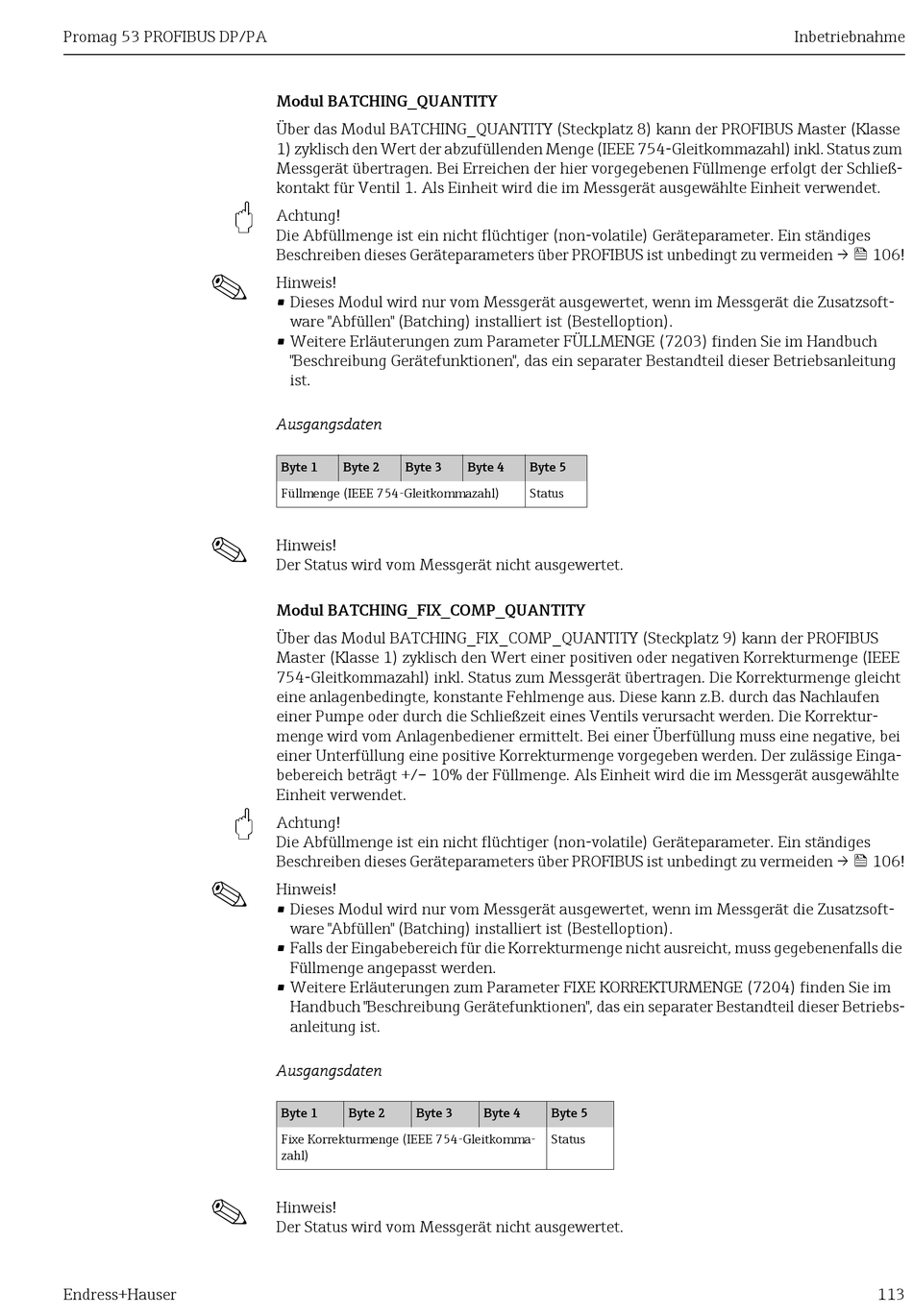

Endress+Hauser Proline Promag 53 PROFIBUS DP Betriebsanleitung Seite 113

Promag 53 PROFIBUS DP/PA
"
!
!
"
!
!
Endress+Hauser
Modul BATCHING_QUANTITY
Über das Modul BATCHING_QUANTITY (Steckplatz 8) kann der PROFIBUS Master (Klasse
1) zyklisch den Wert der abzufüllenden Menge (IEEE 754-Gleitkommazahl) inkl. Status zum
Messgerät übertragen. Bei Erreichen der hier vorgegebenen Füllmenge erfolgt der Schließ-
kontakt für Ventil 1. Als Einheit wird die im Messgerät ausgewählte Einheit verwendet.
Achtung!
Die Abfüllmenge ist ein nicht flüchtiger (non-volatile) Geräteparameter. Ein ständiges
Beschreiben dieses Geräteparameters über PROFIBUS ist unbedingt zu vermeiden →  106!
Hinweis!
• Dieses Modul wird nur vom Messgerät ausgewertet, wenn im Messgerät die Zusatzsoft-
ware "Abfüllen" (Batching) installiert ist (Bestelloption).
• Weitere Erläuterungen zum Parameter FÜLLMENGE (7203) finden Sie im Handbuch
"Beschreibung Gerätefunktionen", das ein separater Bestandteil dieser Betriebsanleitung
ist.
Ausgangsdaten
Byte 1 Byte 2 Byte 3
Füllmenge (IEEE 754-Gleitkommazahl)
Hinweis!
Der Status wird vom Messgerät nicht ausgewertet.
Modul BATCHING_FIX_COMP_QUANTITY
Über das Modul BATCHING_FIX_COMP_QUANTITY (Steckplatz 9) kann der PROFIBUS
Master (Klasse 1) zyklisch den Wert einer positiven oder negativen Korrekturmenge (IEEE
754-Gleitkommazahl) inkl. Status zum Messgerät übertragen. Die Korrekturmenge gleicht
eine anlagenbedingte, konstante Fehlmenge aus. Diese kann z.B. durch das Nachlaufen
einer Pumpe oder durch die Schließzeit eines Ventils verursacht werden. Die Korrektur-
menge wird vom Anlagenbediener ermittelt. Bei einer Überfüllung muss eine negative, bei
einer Unterfüllung eine positive Korrekturmenge vorgegeben werden. Der zulässige Einga-
bebereich beträgt +/– 10% der Füllmenge. Als Einheit wird die im Messgerät ausgewählte
Einheit verwendet.
Achtung!
Die Abfüllmenge ist ein nicht flüchtiger (non-volatile) Geräteparameter. Ein ständiges
Beschreiben dieses Geräteparameters über PROFIBUS ist unbedingt zu vermeiden →  106!
Hinweis!
• Dieses Modul wird nur vom Messgerät ausgewertet, wenn im Messgerät die Zusatzsoft-
ware "Abfüllen" (Batching) installiert ist (Bestelloption).
• Falls der Eingabebereich für die Korrekturmenge nicht ausreicht, muss gegebenenfalls die
Füllmenge angepasst werden.
• Weitere Erläuterungen zum Parameter FIXE KORREKTURMENGE (7204) finden Sie im
Handbuch "Beschreibung Gerätefunktionen", das ein separater Bestandteil dieser Betriebs-
anleitung ist.
Ausgangsdaten
Byte 1 Byte 2 Byte 3
Fixe Korrekturmenge (IEEE 754-Gleitkomma-
zahl)
Hinweis!
Der Status wird vom Messgerät nicht ausgewertet.
Byte 4 Byte 5
Status
Byte 4 Byte 5
Status
