Störungsbehebung
!
148
9.6
Ersatzteile
Sie finden eine ausführliche Fehlersuchanleitung in den vorhergehenden Kapiteln. → 132
Darüber hinaus unterstützt Sie das Messgerät durch eine permanente Selbstdiagnose und
durch die Anzeige aufgetretener Fehler.
Es ist möglich, dass die Fehlerbehebung den Austausch defekter Geräteteile durch geprüfte
Ersatzteile erfordert. Die nachfolgende Abbildung gibt eine Übersicht der lieferbaren Ersatz-
teile.
Hinweis!
Ersatzteile können Sie direkt bei Ihrer Endress+Hauser-Serviceorganisation bestellen, unter
Angabe der Seriennummer, die auf dem Messumformer-Typenschild aufgedruckt ist. → 6
Ersatzteile werden als "Set" ausgeliefert und beinhalten folgende Teile:
• Ersatzteil
• Zusatzteile, Kleinmaterialien (Schrauben etc.)
• Einbauanleitung
• Verpackung
9.6.1
PROFIBUS DP
1
6
7
9

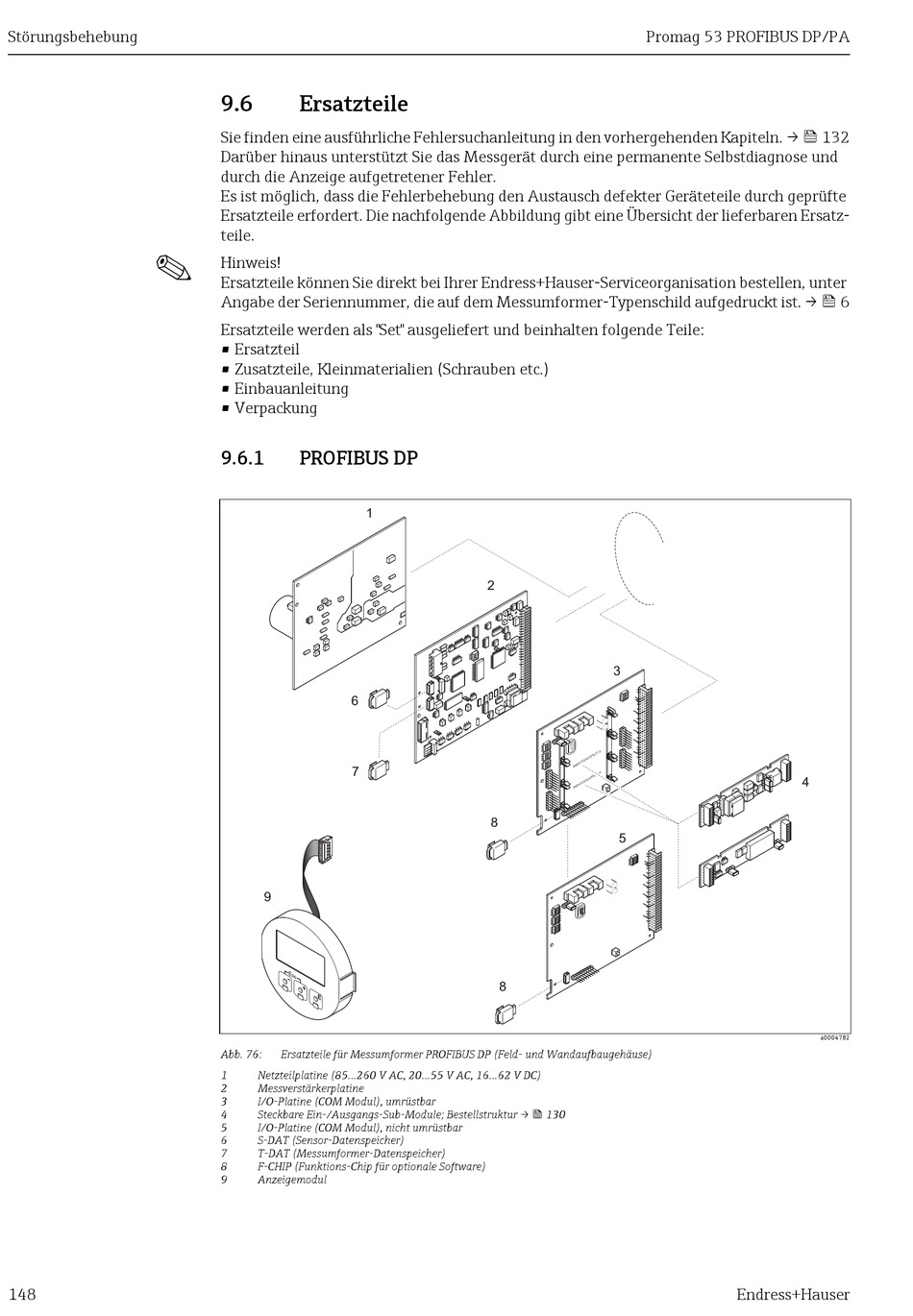

Abb. 76:
Ersatzteile für Messumformer PROFIBUS DP (Feld- und Wandaufbaugehäuse)
1
Netzteilplatine (85...260 V AC, 20...55 V AC, 16...62 V DC)
2
Messverstärkerplatine
3
I/O-Platine (COM Modul), umrüstbar
4
Steckbare Ein-/Ausgangs-Sub-Module; Bestellstruktur → 130
5
I/O-Platine (COM Modul), nicht umrüstbar
6
S-DAT (Sensor-Datenspeicher)
7
T-DAT (Messumformer-Datenspeicher)
8
F-CHIP (Funktions-Chip für optionale Software)
9
Anzeigemodul
