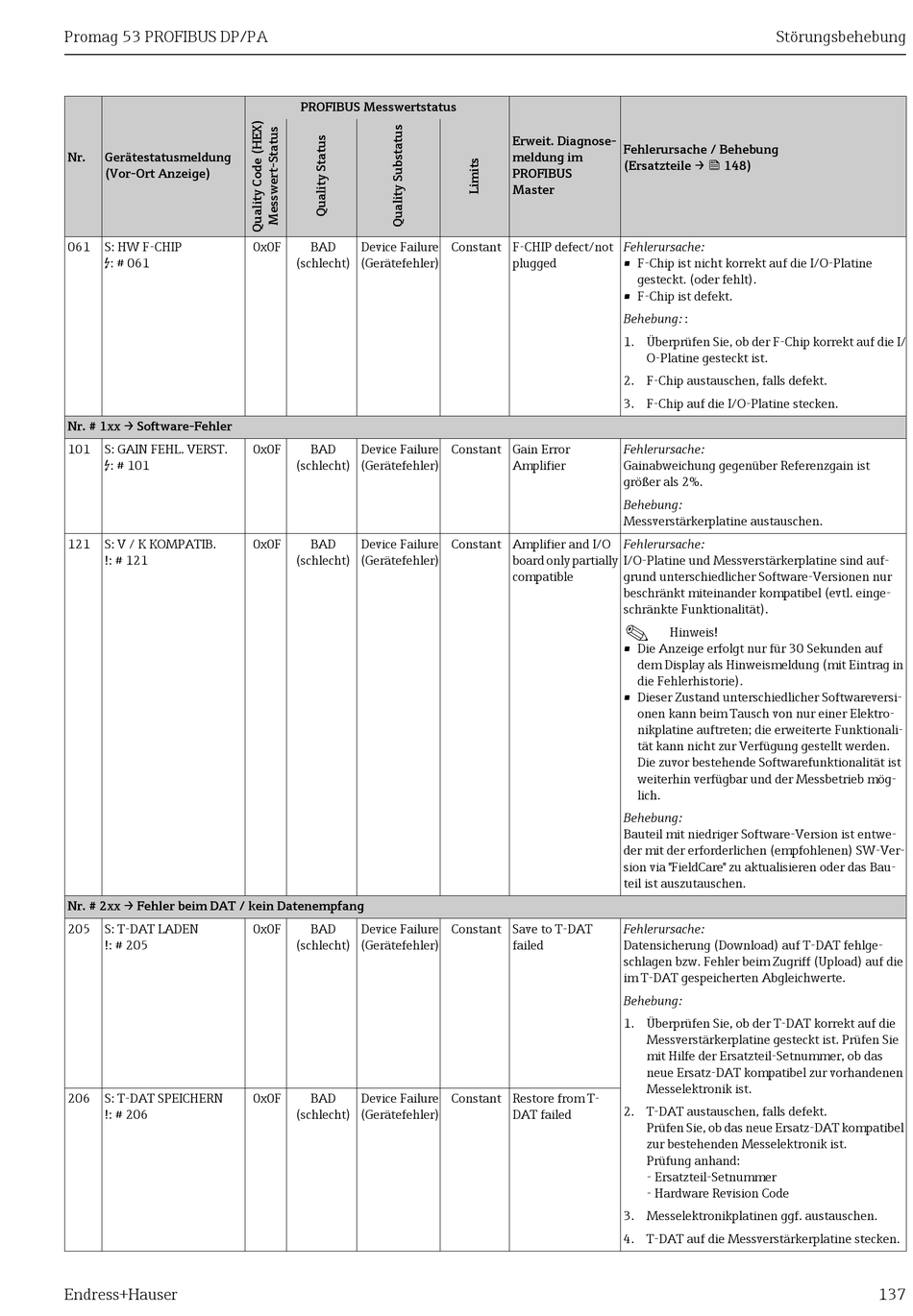

Promag 53 PROFIBUS DP/PA
Nr. Gerätestatusmeldung
(Vor-Ort Anzeige)
061 S: HW F-CHIP
$ : # 061
Nr. # 1xx → Software-Fehler
101 S: GAIN FEHL. VERST.
$
: # 101
121 S: V / K KOMPATIB.
!: # 121
Nr. # 2xx → Fehler beim DAT / kein Datenempfang
205 S: T-DAT LADEN
!: # 205
206 S: T-DAT SPEICHERN
!: # 206
Endress+Hauser
PROFIBUS Messwertstatus
0x0F BAD Device Failure
(schlecht) (Gerätefehler)
0x0F BAD Device Failure
(schlecht) (Gerätefehler)
0x0F BAD Device Failure
(schlecht) (Gerätefehler)
0x0F BAD Device Failure
(schlecht) (Gerätefehler)
0x0F BAD Device Failure
(schlecht) (Gerätefehler)
Erweit. Diagnose-
meldung im
PROFIBUS
Master
Constant F-CHIP defect/not
plugged
Constant Gain Error
Amplifier
Constant Amplifier and I/O
board only partially
compatible
Constant Save to T-DAT
failed
Constant Restore from T-
DAT failed
Störungsbehebung
Fehlerursache / Behebung
(Ersatzteile →  148)
Fehlerursache:
• F-Chip ist nicht korrekt auf die I/O-Platine
gesteckt. (oder fehlt).
• F-Chip ist defekt.
Behebung: :
1. Überprüfen Sie, ob der F-Chip korrekt auf die I/
O-Platine gesteckt ist.
2. F-Chip austauschen, falls defekt.
3. F-Chip auf die I/O-Platine stecken.
Fehlerursache:
Gainabweichung gegenüber Referenzgain ist
größer als 2%.
Behebung:
Messverstärkerplatine austauschen.
Fehlerursache:
I/O-Platine und Messverstärkerplatine sind auf-
grund unterschiedlicher Software-Versionen nur
beschränkt miteinander kompatibel (evtl. einge-
schränkte Funktionalität).
!
Hinweis!
• Die Anzeige erfolgt nur für 30 Sekunden auf
dem Display als Hinweismeldung (mit Eintrag in
die Fehlerhistorie).
• Dieser Zustand unterschiedlicher Softwareversi-
onen kann beim Tausch von nur einer Elektro-
nikplatine auftreten; die erweiterte Funktionali-
tät kann nicht zur Verfügung gestellt werden.
Die zuvor bestehende Softwarefunktionalität ist
weiterhin verfügbar und der Messbetrieb mög-
lich.
Behebung:
Bauteil mit niedriger Software-Version ist entwe-
der mit der erforderlichen (empfohlenen) SW-Ver-
sion via "FieldCare" zu aktualisieren oder das Bau-
teil ist auszutauschen.
Fehlerursache:
Datensicherung (Download) auf T-DAT fehlge-
schlagen bzw. Fehler beim Zugriff (Upload) auf die
im T-DAT gespeicherten Abgleichwerte.
Behebung:
1. Überprüfen Sie, ob der T-DAT korrekt auf die
Messverstärkerplatine gesteckt ist. Prüfen Sie
mit Hilfe der Ersatzteil-Setnummer, ob das
neue Ersatz-DAT kompatibel zur vorhandenen
Messelektronik ist.
2. T-DAT austauschen, falls defekt.
Prüfen Sie, ob das neue Ersatz-DAT kompatibel
zur bestehenden Messelektronik ist.
Prüfung anhand:
- Ersatzteil-Setnummer
- Hardware Revision Code
3. Messelektronikplatinen ggf. austauschen.
4. T-DAT auf die Messverstärkerplatine stecken.
