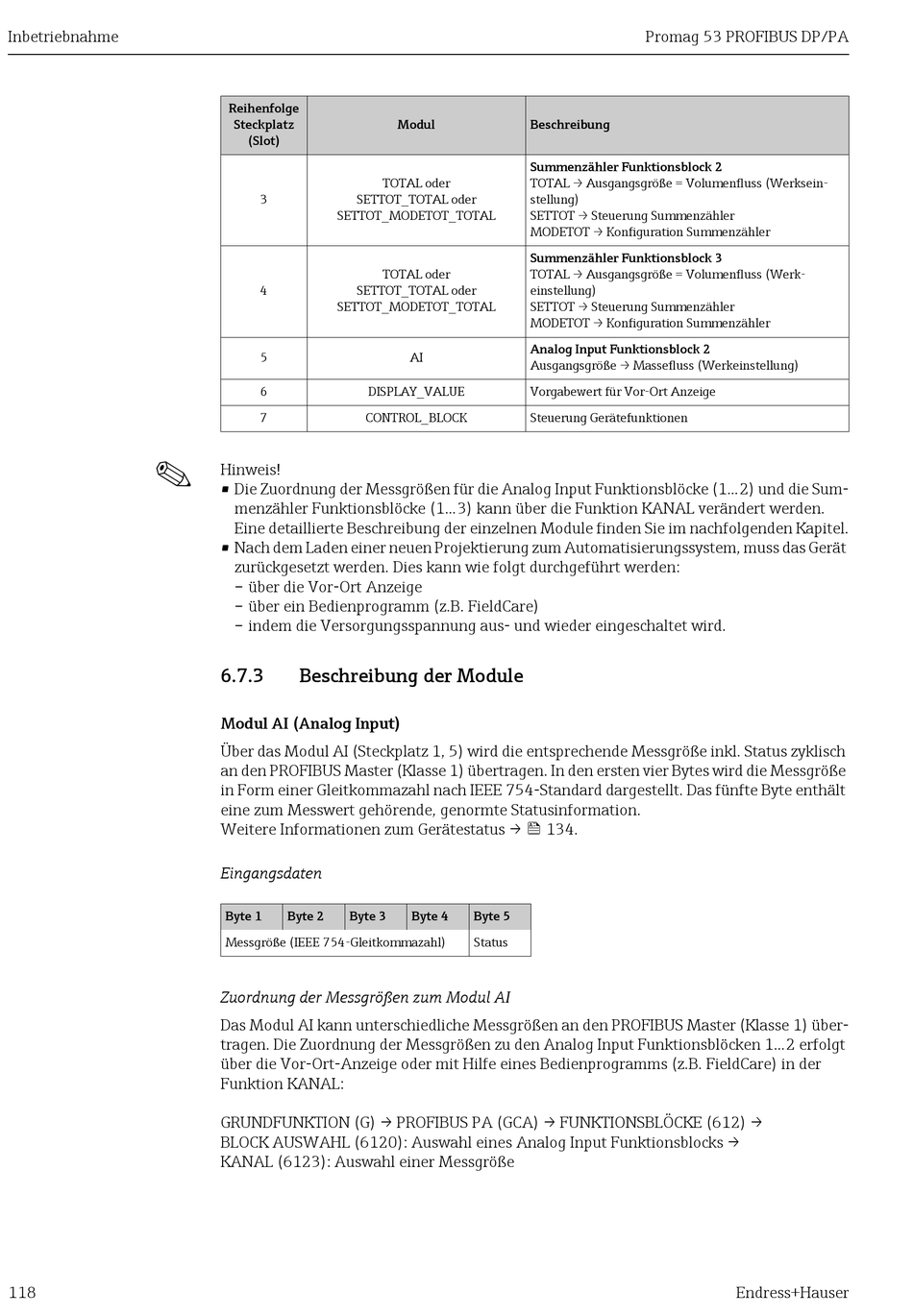

Endress+Hauser Proline Promag 53 PROFIBUS DP Betriebsanleitung Seite 118

Inbetriebnahme
!
118
Reihenfolge
Steckplatz
(Slot)
TOTAL oder
3 SETTOT_TOTAL oder
SETTOT_MODETOT_TOTAL
TOTAL oder
4 SETTOT_TOTAL oder
SETTOT_MODETOT_TOTAL
5
6 DISPLAY_VALUE
7 CONTROL_BLOCK
Hinweis!
• Die Zuordnung der Messgrößen für die Analog Input Funktionsblöcke (1...2) und die Sum-
menzähler Funktionsblöcke (1...3) kann über die Funktion KANAL verändert werden.
Eine detaillierte Beschreibung der einzelnen Module finden Sie im nachfolgenden Kapitel.
• Nach dem Laden einer neuen Projektierung zum Automatisierungssystem, muss das Gerät
zurückgesetzt werden. Dies kann wie folgt durchgeführt werden:
– über die Vor-Ort Anzeige
– über ein Bedienprogramm (z.B. FieldCare)
– indem die Versorgungsspannung aus- und wieder eingeschaltet wird.
6.7.3 Beschreibung der Module
Modul AI (Analog Input)
Über das Modul AI (Steckplatz 1, 5) wird die entsprechende Messgröße inkl. Status zyklisch
an den PROFIBUS Master (Klasse 1) übertragen. In den ersten vier Bytes wird die Messgröße
in Form einer Gleitkommazahl nach IEEE 754-Standard dargestellt. Das fünfte Byte enthält
eine zum Messwert gehörende, genormte Statusinformation.
Weitere Informationen zum Gerätestatus →  134.
Eingangsdaten
Byte 1 Byte 2 Byte 3
Messgröße (IEEE 754-Gleitkommazahl)
Zuordnung der Messgrößen zum Modul AI
Das Modul AI kann unterschiedliche Messgrößen an den PROFIBUS Master (Klasse 1) über-
tragen. Die Zuordnung der Messgrößen zu den Analog Input Funktionsblöcken 1...2 erfolgt
über die Vor-Ort-Anzeige oder mit Hilfe eines Bedienprogramms (z.B. FieldCare) in der
Funktion KANAL:
GRUNDFUNKTION (G) → PROFIBUS PA (GCA) → FUNKTIONSBLÖCKE (612) →
BLOCK AUSWAHL (6120): Auswahl eines Analog Input Funktionsblocks →
KANAL (6123): Auswahl einer Messgröße
Modul Beschreibung
Summenzähler Funktionsblock 2
TOTAL → Ausgangsgröße = Volumenfluss (Werksein-
stellung)
SETTOT → Steuerung Summenzähler
MODETOT → Konfiguration Summenzähler
Summenzähler Funktionsblock 3
TOTAL → Ausgangsgröße = Volumenfluss (Werk-
einstellung)
SETTOT → Steuerung Summenzähler
MODETOT → Konfiguration Summenzähler
Analog Input Funktionsblock 2
AI
Ausgangsgröße → Massefluss (Werkeinstellung)
Vorgabewert für Vor-Ort Anzeige
Steuerung Gerätefunktionen
Byte 4 Byte 5
Status
Promag 53 PROFIBUS DP/PA
Endress+Hauser
