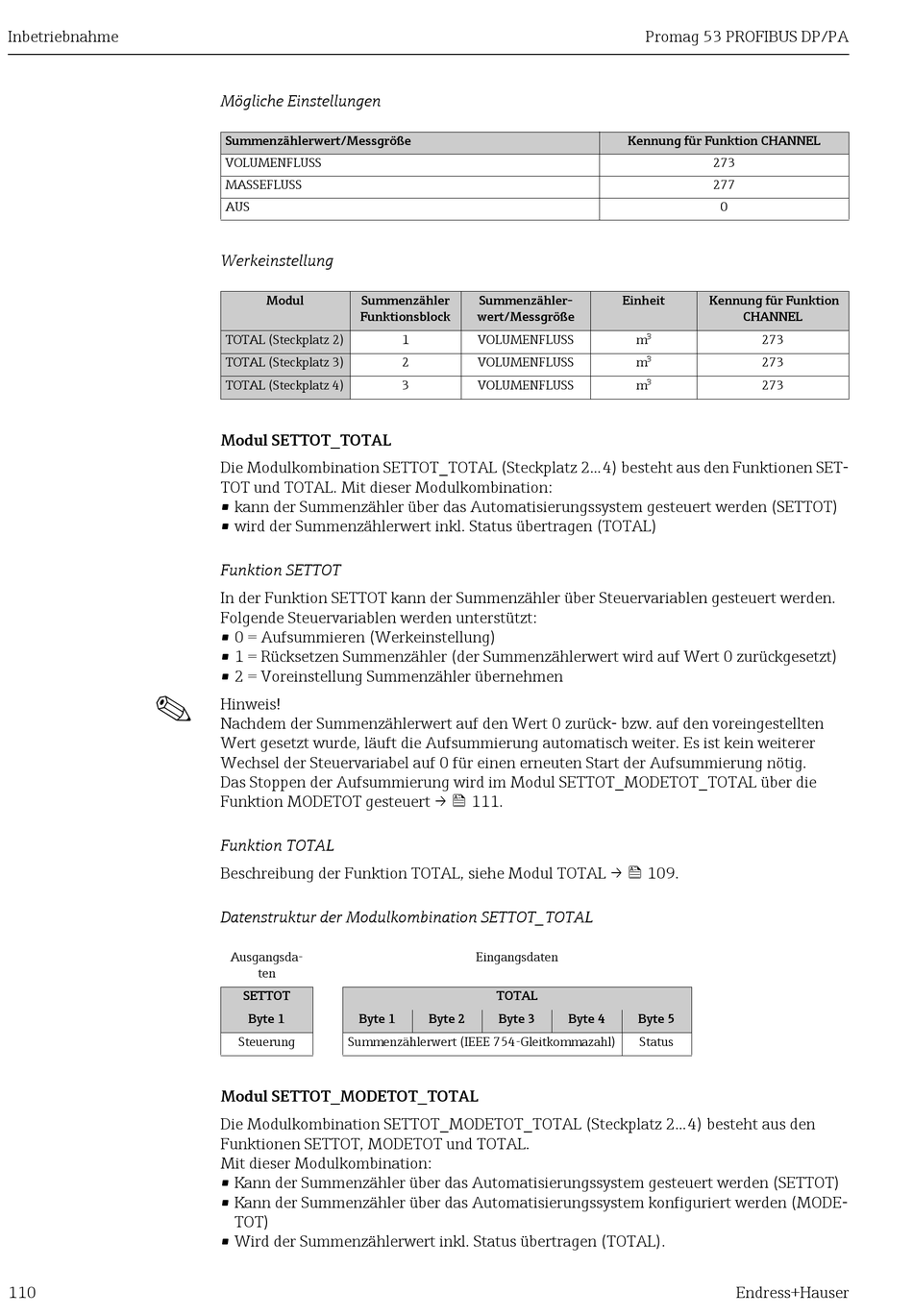

Endress+Hauser Proline Promag 53 PROFIBUS DP Betriebsanleitung Seite 110

Inbetriebnahme
!
110
Mögliche Einstellungen
Summenzählerwert/Messgröße
VOLUMENFLUSS
MASSEFLUSS
AUS
Werkeinstellung
Modul Summenzähler
Funktionsblock
TOTAL (Steckplatz 2)
TOTAL (Steckplatz 3)
TOTAL (Steckplatz 4)
Modul SETTOT_TOTAL
Die Modulkombination SETTOT_TOTAL (Steckplatz 2...4) besteht aus den Funktionen SET-
TOT und TOTAL. Mit dieser Modulkombination:
• kann der Summenzähler über das Automatisierungssystem gesteuert werden (SETTOT)
• wird der Summenzählerwert inkl. Status übertragen (TOTAL)
Funktion SETTOT
In der Funktion SETTOT kann der Summenzähler über Steuervariablen gesteuert werden.
Folgende Steuervariablen werden unterstützt:
• 0 = Aufsummieren (Werkeinstellung)
• 1 = Rücksetzen Summenzähler (der Summenzählerwert wird auf Wert 0 zurückgesetzt)
• 2 = Voreinstellung Summenzähler übernehmen
Hinweis!
Nachdem der Summenzählerwert auf den Wert 0 zurück- bzw. auf den voreingestellten
Wert gesetzt wurde, läuft die Aufsummierung automatisch weiter. Es ist kein weiterer
Wechsel der Steuervariabel auf 0 für einen erneuten Start der Aufsummierung nötig.
Das Stoppen der Aufsummierung wird im Modul SETTOT_MODETOT_TOTAL über die
Funktion MODETOT gesteuert →  111.
Funktion TOTAL
Beschreibung der Funktion TOTAL, siehe Modul TOTAL →  109.
Datenstruktur der Modulkombination SETTOT_TOTAL
Ausgangsda-
ten
SETTOT
Byte 1 Byte 1
Steuerung Summenzählerwert (IEEE 754-Gleitkommazahl)
Modul SETTOT_MODETOT_TOTAL
Die Modulkombination SETTOT_MODETOT_TOTAL (Steckplatz 2...4) besteht aus den
Funktionen SETTOT, MODETOT und TOTAL.
Mit dieser Modulkombination:
• Kann der Summenzähler über das Automatisierungssystem gesteuert werden (SETTOT)
• Kann der Summenzähler über das Automatisierungssystem konfiguriert werden (MODE-
TOT)
• Wird der Summenzählerwert inkl. Status übertragen (TOTAL).
Summenzähler-
wert/Messgröße
1 VOLUMENFLUSS
2 VOLUMENFLUSS
3 VOLUMENFLUSS
Eingangsdaten
TOTAL
Byte 2 Byte 3 Byte 4
Promag 53 PROFIBUS DP/PA
Kennung für Funktion CHANNEL
273
277
0
Einheit Kennung für Funktion
CHANNEL
m³ 273
m³ 273
m³ 273
Byte 5
Status
