Bedienung
5.1
Bedienung auf einen Blick
Für die Konfiguration und die Inbetriebnahme des Messgerätes stehen dem Bediener ver-
schiedene Möglichkeiten zur Verfügung:
1.
Vor-Ort-Anzeige (Option) → 69
Mit der Vor-Ort-Anzeige können Sie wichtige Kenngrößen direkt an der Messstelle
ablesen, gerätespezifische Parameter im Feld konfigurieren und die Inbetriebnahme
durchführen.
2.
Konfigurationsprogramme → 77
Die Konfiguration von Profil-Parametern sowie gerätespezifischen Parametern erfolgt
in erster Linie über die PROFIBUS-Schnittstelle. Dafür stehen dem Benutzer spezielle,
von unterschiedlichen Herstellern angebotene Konfigurations- bzw. Bedienprogramme
zur Verfügung.
3.
Steckbrücken/Miniaturschalter für Hardwareeinstellungen
– PROFIBUS DP → 79
– PROFIBUS PA → 84
Über eine Steckbrücke bzw. über Miniaturschalter auf der I/O-Platine können Sie fol-
gende Hardware-Einstellungen vornehmen:
– Einstellen des Adressmode (Auswahl Soft- oder Hardwareadressierung)
– Einstellen der Geräte-Busadresse (bei Hardwareadressierung)
– Ein-/Ausschalten des Hardwareschreibschutzes
!
Hinweis!
Eine Beschreibung der Konfiguration des Stromausgangs (aktiv/passiv) und des
Relaisausgangs (Öffner/Schließer) finden Sie im Kapitel "Hardwareeinstellungen"
→ 82.
2A
1
XXX.XXX.XX
Esc
+
-
E

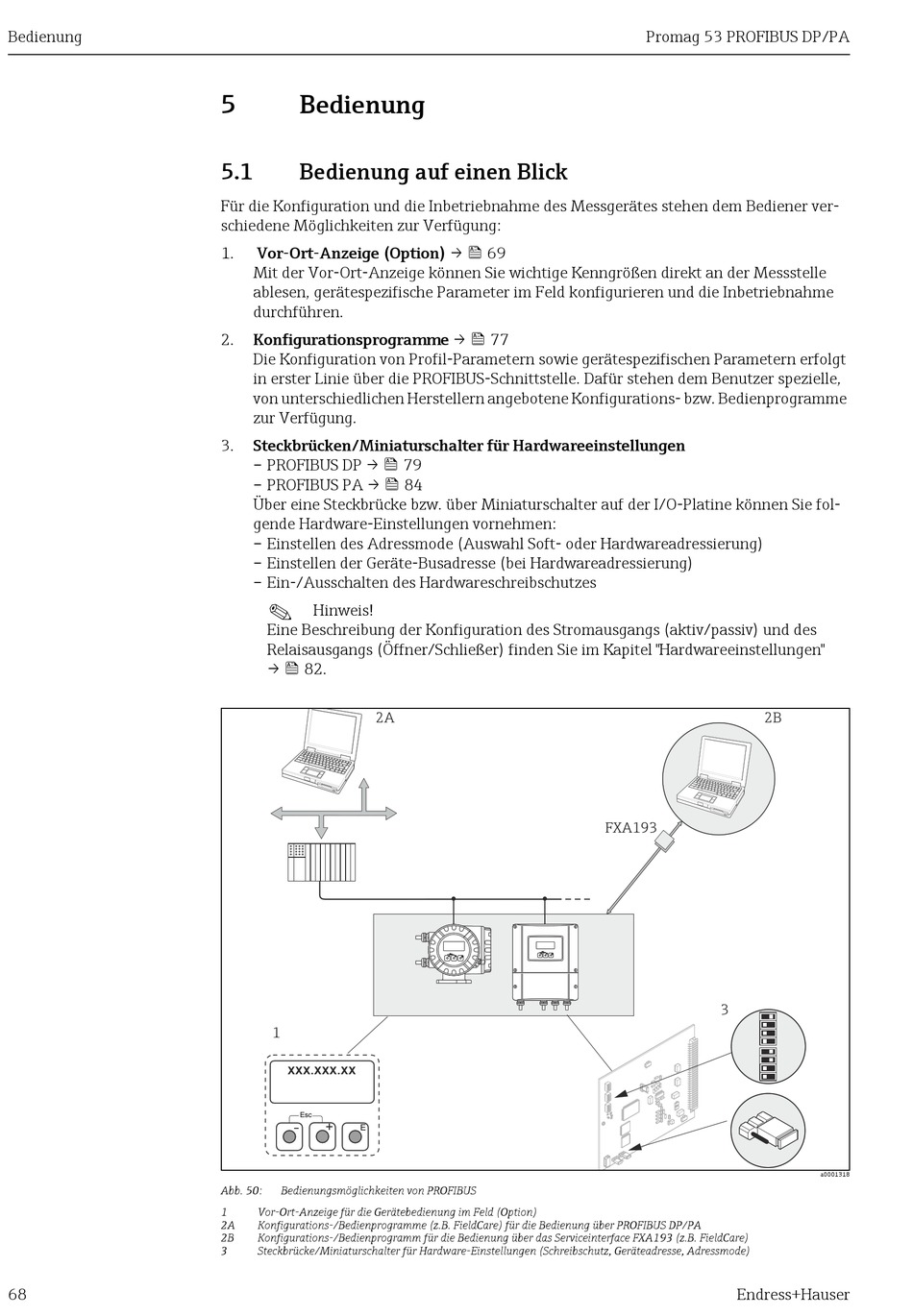

Abb. 50:
Bedienungsmöglichkeiten von PROFIBUS
1
Vor-Ort-Anzeige für die Gerätebedienung im Feld (Option)
2A
Konfigurations-/Bedienprogramme (z.B. FieldCare) für die Bedienung über PROFIBUS DP/PA
2B
Konfigurations-/Bedienprogramm für die Bedienung über das Serviceinterface FXA193 (z.B. FieldCare)
3
Steckbrücke/Miniaturschalter für Hardware-Einstellungen (Schreibschutz, Geräteadresse, Adressmode)
FXA193
Esc
Esc
-
+
E
Esc
Esc
-
+
E
Promag 53 PROFIBUS DP/PA
2B
3
Endress+Hauser
a0001318
