Verdrahtung
60
Umrüstbare Platinen (Bestellvariante V und P)
d
g
b
d
g
b
A (RxD/TxD-N)
27
B (RxD/TxD-P)
26
–
25
+
24
f
–
23
+
22
–
21
+
20
N (L-)
2
L1 (L+)
1

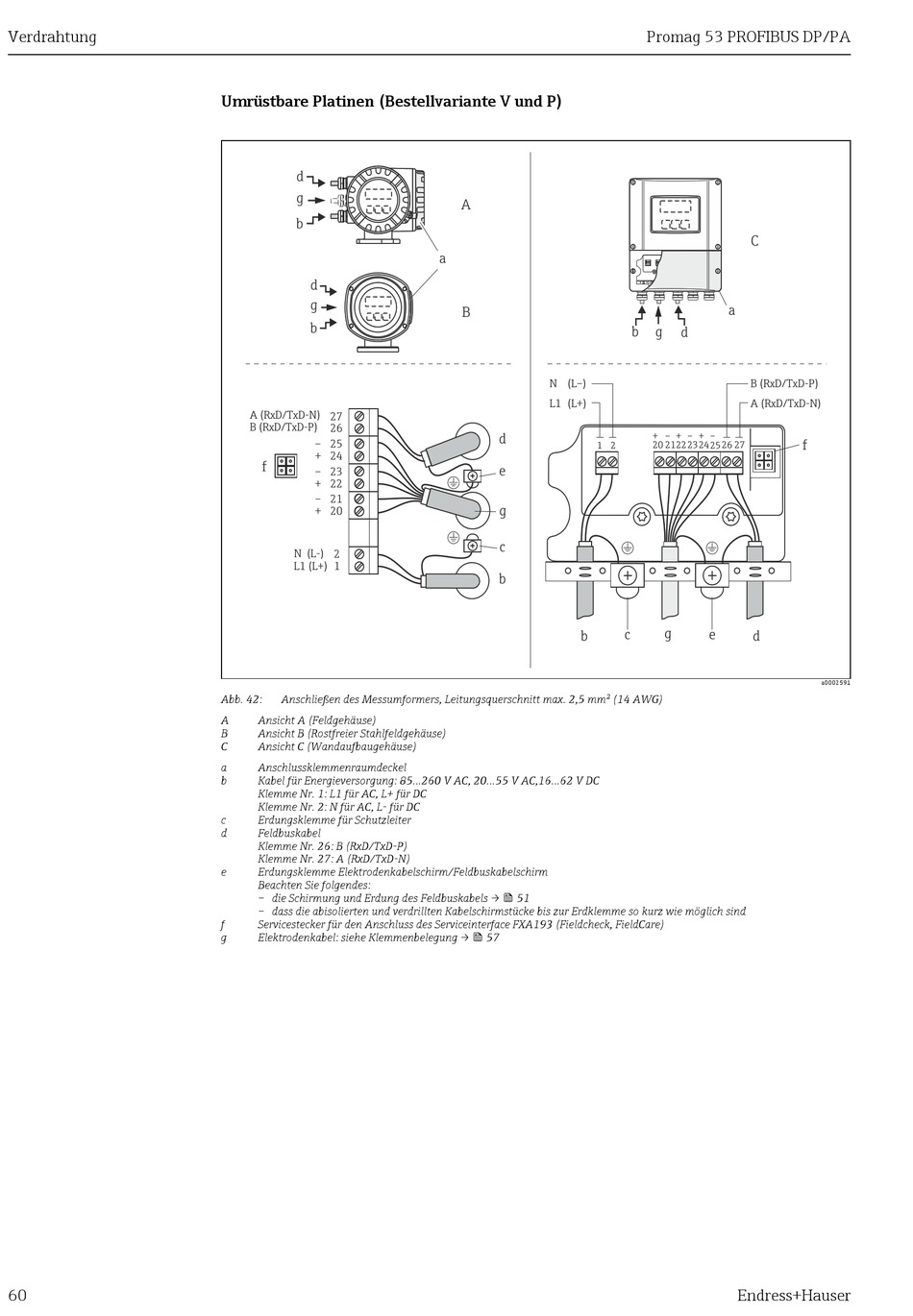

Abb. 42:
Anschließen des Messumformers, Leitungsquerschnitt max. 2,5 mm² (14 AWG)
A
Ansicht A (Feldgehäuse)
B
Ansicht B (Rostfreier Stahlfeldgehäuse)
C
Ansicht C (Wandaufbaugehäuse)
a
Anschlussklemmenraumdeckel
b
Kabel für Energieversorgung: 85...260 V AC, 20...55 V AC,16...62 V DC
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L- für DC
c
Erdungsklemme für Schutzleiter
d
Feldbuskabel
Klemme Nr. 26: B (RxD/TxD-P)
Klemme Nr. 27: A (RxD/TxD-N)
e
Erdungsklemme Elektrodenkabelschirm/Feldbuskabelschirm
Beachten Sie folgendes:
– die Schirmung und Erdung des Feldbuskabels → 51
– dass die abisolierten und verdrillten Kabelschirmstücke bis zur Erdklemme so kurz wie möglich sind
f
Servicestecker für den Anschluss des Serviceinterface FXA193 (Fieldcheck, FieldCare)
g
Elektrodenkabel: siehe Klemmenbelegung → 57
A
a
B
N
(L–)
L1
(L+)
d
1 2
e
g
c
b
b
Promag 53 PROFIBUS DP/PA
C
a
b
g
d
B (RxD/TxD-P)
A (RxD/TxD-N)
+ –
+ –
+ –
20 21
2223
2425 26 27
g
c
e
d
Endress+Hauser
f
a0002591
