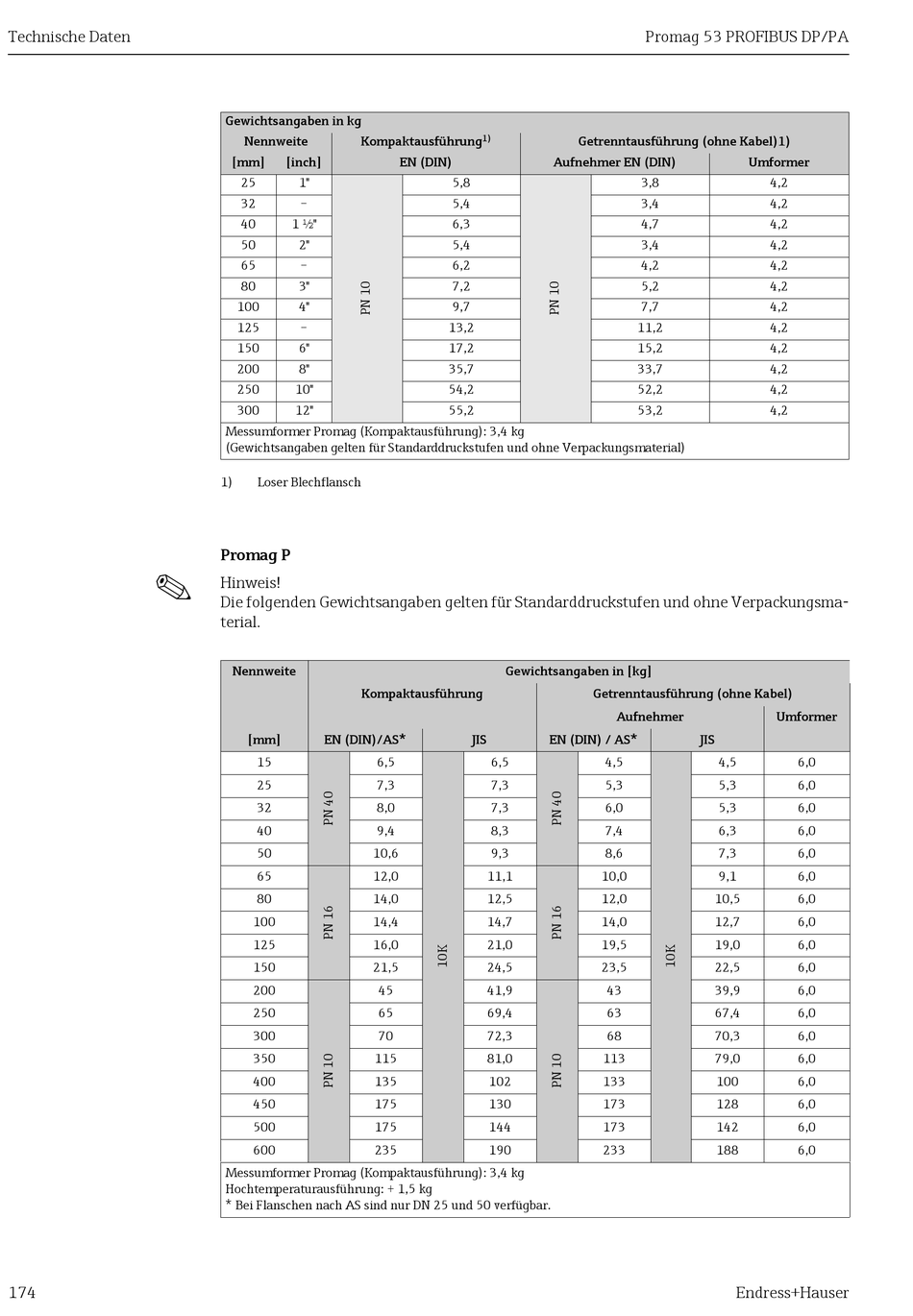

Technische Daten
!
174
Gewichtsangaben in kg
Nennweite Kompaktausführung
[mm] [inch]
25 1"
32 –
40 1 ½"
50 2"
65 –
80 3"
100 4"
125 –
150 6"
200 8"
250 10"
300 12"
Messumformer Promag (Kompaktausführung): 3,4 kg
(Gewichtsangaben gelten für Standarddruckstufen und ohne Verpackungsmaterial)
1) Loser Blechflansch
Promag P
Hinweis!
Die folgenden Gewichtsangaben gelten für Standarddruckstufen und ohne Verpackungsma-
terial.
Nennweite
Kompaktausführung
[mm] EN (DIN)/AS*
15 6,5
25 7,3
32 8,0
40 9,4
50 10,6
65 12,0
80 14,0
100 14,4
125 16,0
150 21,5
200 45
250 65
300 70
350 115
400 135
450 175
500 175
600 235
Messumformer Promag (Kompaktausführung): 3,4 kg
Hochtemperaturausführung: + 1,5 kg
* Bei Flanschen nach AS sind nur DN 25 und 50 verfügbar.
1)
EN (DIN) Aufnehmer EN (DIN)
5,8
5,4
6,3
5,4
6,2
7,2
9,7
13,2
17,2
35,7
54,2
55,2
Gewichtsangaben in [kg]
JIS EN (DIN) / AS*
6,5
7,3
7,3
8,3
9,3
11,1
12,5
14,7
21,0
24,5
41,9
69,4
72,3
81,0
102
130
144
190
Promag 53 PROFIBUS DP/PA
Getrenntausführung (ohne Kabel)1)
Umformer
3,8
3,4
4,7
3,4
4,2
5,2
7,7
11,2
15,2
33,7
52,2
53,2
Getrenntausführung (ohne Kabel)
Aufnehmer
JIS
4,5 4,5
5,3 5,3
6,0 5,3
7,4 6,3
8,6 7,3
10,0 9,1
12,0 10,5
14,0 12,7
19,5 19,0
23,5 22,5
43 39,9
63 67,4
68 70,3
113 79,0
133 100
173 128
173 142
233 188
