Technische Daten
164
Promag L
• 0...+80 °C (+32...+176 °F) bei Hartgummi (DN 350...2400 / 14...90")
• –20...+50 °C (–4...+122 °F) bei Polyurethan (DN 25...1200 / 1...48")
• –20...+90 °C (–4...+194 °F) bei PTFE (DN 25...300 / 1...12")
Promag P
Standard
• –40...+130 °C (–40...+266 °F) bei PTFE (DN 15...600 / ½...24"),
Einschränkungen → siehe nachfolgende Diagramme
• –20...+130 °C (–4...+266 °F) bei PFA/HE (DN 25...200 / 1...8"),
Einschränkungen → siehe nachfolgende Diagramme
• –20...+150 °C (–4...+302 °F) bei PFA (DN 25...200 / 1...8"),
Einschränkungen → siehe nachfolgende Diagramme
Optional
Hochtemperaturausführung (HT): –20...+180 °C (–4...+356 °F) bei PFA (DN 25...200 /
1...8")
T [°F] [°C]
A
60
140
40
100
20
0
0
-20
PTFE
-40
-40
-40 -20
-40 0

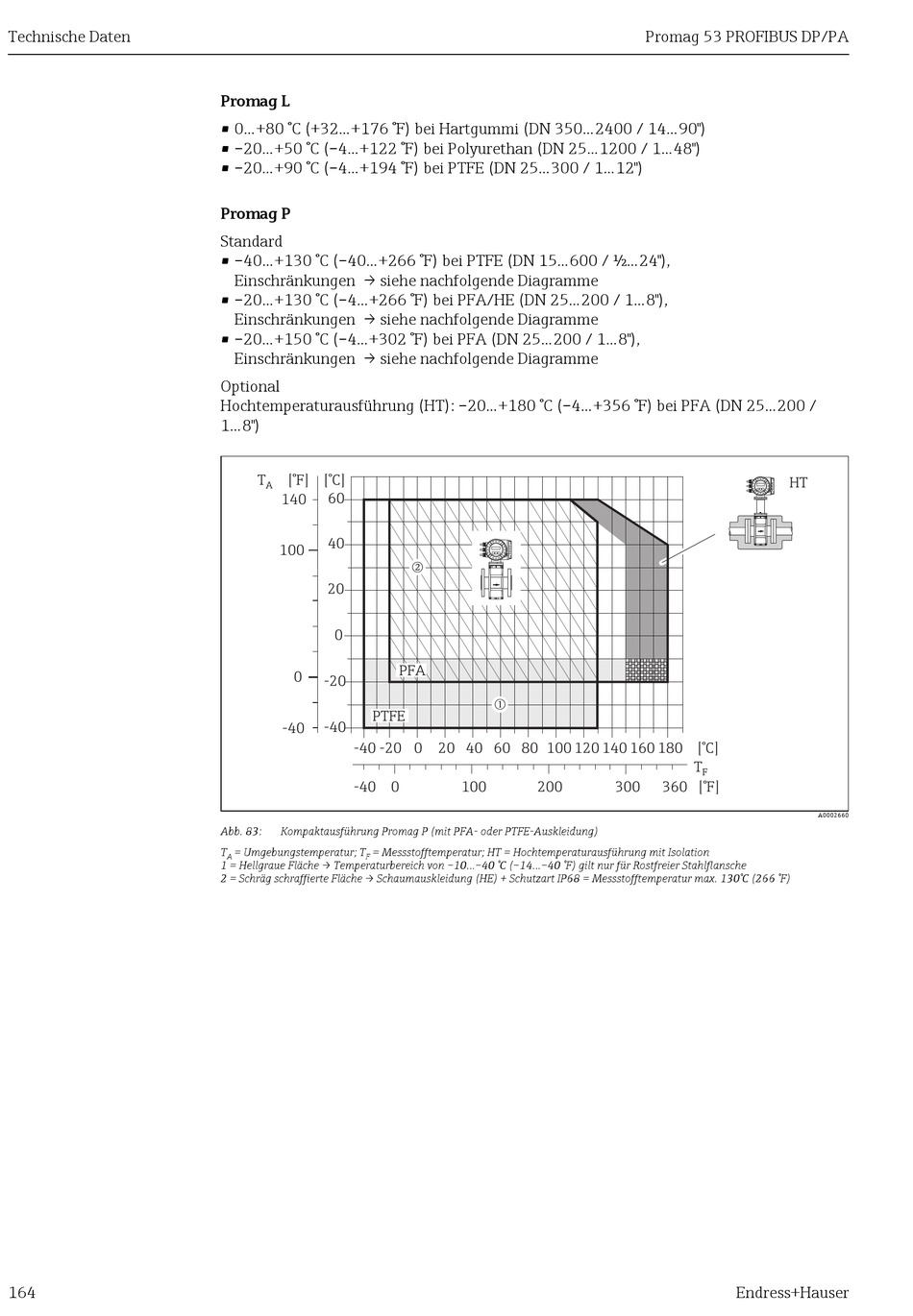

Abb. 83: Kompaktausführung Promag P (mit PFA- oder PTFE-Auskleidung)
T = Umgebungstemperatur; T = Messstofftemperatur; HT = Hochtemperaturausführung mit Isolation
A F
1 = Hellgraue Fläche → Temperaturbereich von –10...–40 °C (–14...–40 °F) gilt nur für Rostfreier Stahlflansche
2 = Schräg schraffierte Fläche → Schaumauskleidung (HE) + Schutzart IP68 = Messstofftemperatur max. 130°C (266 °F)
n
PFA
m
0 20 40 60 80 100
100 200
Promag 53 PROFIBUS DP/PA
120 140 160 180 [°C]
T
F
300 360 [°F]
Endress+Hauser
HT
A0002660
