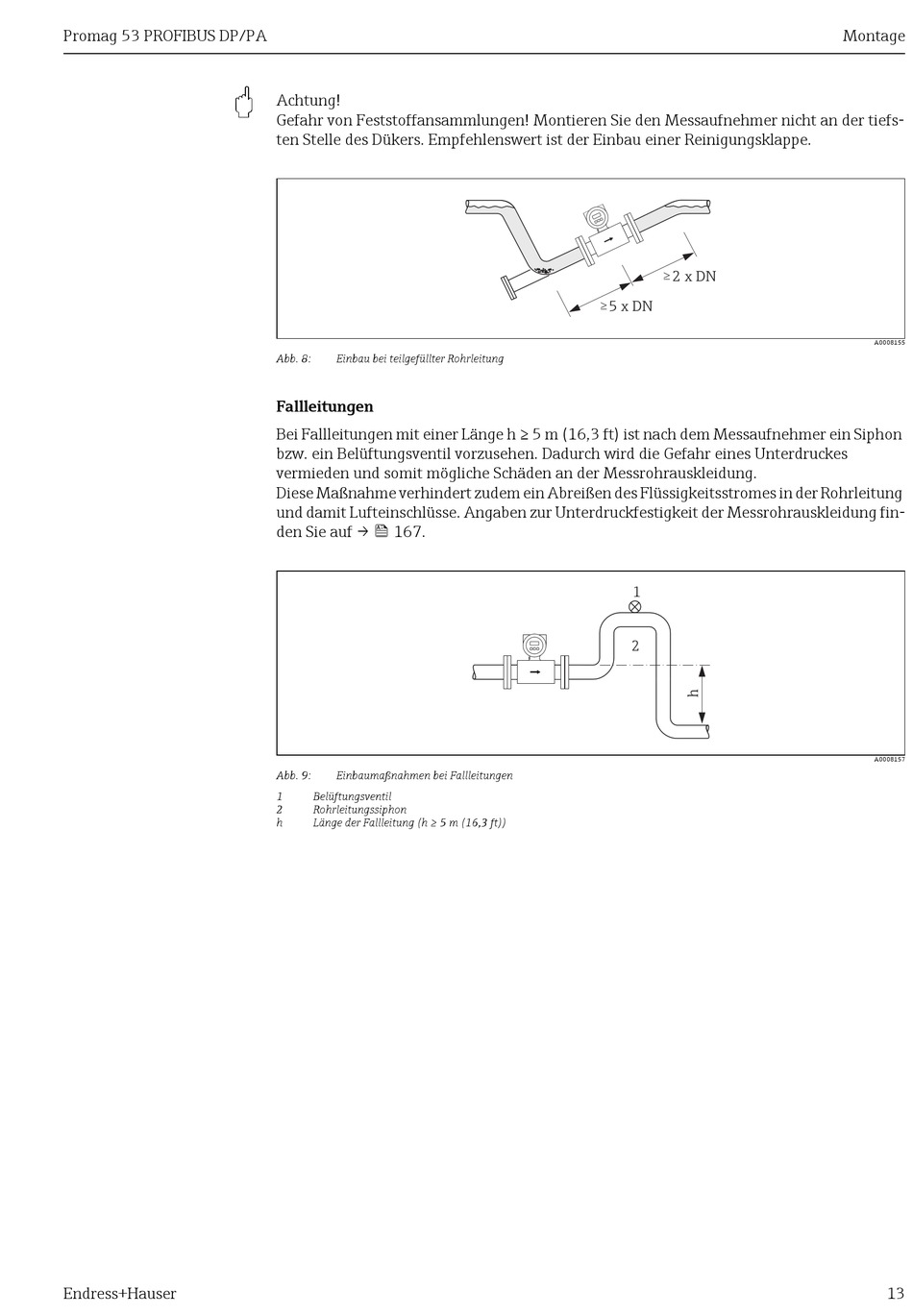

Endress+Hauser Proline Promag 53 PROFIBUS DP Betriebsanleitung Seite 13

Promag 53 PROFIBUS DP/PA
"
Endress+Hauser
Achtung!
Gefahr von Feststoffansammlungen! Montieren Sie den Messaufnehmer nicht an der tiefs-
ten Stelle des Dükers. Empfehlenswert ist der Einbau einer Reinigungsklappe.
Abb. 8: Einbau bei teilgefüllter Rohrleitung
Fallleitungen
Bei Fallleitungen mit einer Länge h ≥ 5 m (16,3 ft) ist nach dem Messaufnehmer ein Siphon
bzw. ein Belüftungsventil vorzusehen. Dadurch wird die Gefahr eines Unterdruckes
vermieden und somit mögliche Schäden an der Messrohrauskleidung.
Diese Maßnahme verhindert zudem ein Abreißen des Flüssigkeitsstromes in der Rohrleitung
und damit Lufteinschlüsse. Angaben zur Unterdruckfestigkeit der Messrohrauskleidung fin-
den Sie auf →  167.
Abb. 9: Einbaumaßnahmen bei Fallleitungen
1 Belüftungsventil
2 Rohrleitungssiphon
h Länge der Fallleitung (h ≥ 5 m (16,3 ft))
³
2 x DN
³
5 x DN
1
2
Montage
A0008155
A0008157
13
