3.2

Einfaches Arbeiten mit unterschiedlichen Ansichten

STEP 7 stellt eine benutzerfreundliche Umgebung bereit, in der Sie die Steuerungslogik
entwickeln, die HMI-Visualisierung konfigurieren und die Netzwerkkommunikation einrichten
können. Zur Steigerung Ihrer Produktivität bietet STEP 7 zwei unterschiedliche Ansichten des
Projekts: eine tätigkeitsorientierte Anzahl von Portalen für die einzelnen Funktionen
(Portalansicht) und eine projektorientierte Ansicht der Elemente im Projekt (Projektansicht). Sie
entscheiden, in welcher Ansicht Sie am effizientesten arbeiten können. Per Mausklick können
Sie zwischen der Portalansicht und der Projektansicht wechseln.
Da sich alle Komponenten an einer Stelle befinden, haben Sie schnellen Zugriff auf jeden Bereich
Ihres Projekts. Der Arbeitsbereich besteht aus drei Ansichten in Registern:
• Gerätesicht: Zeigt das Gerät an, das Sie hinzugefügt oder ausgewählt haben, und dessen
zugehörige Module
• Netzsicht: Zeigt die CPUs und Netzwerkverbindungen in Ihrem Netzwerk an
• Topologiesicht: Zeigt die PROFINET-Topologie des Netzwerks einschließlich Geräten,
passiven Komponenten, Ports, Verschaltungen und Portdiagnose an
In jeder Ansicht können Sie auch Konfigurationsaufgaben durchführen. Das Inspektorfenster
zeigt die Eigenschaften und weitere Informationen für das im Arbeitsbereich ausgewählte
Objekt an. Für die verschiedenen von Ihnen gewählten Objekte zeigt das Inspektorfenster
S7-1200 Automatisierungssystem
Systemhandbuch, V4.5 05/2021, A5E02486681-AO
3.2 Einfaches Arbeiten mit unterschiedlichen Ansichten

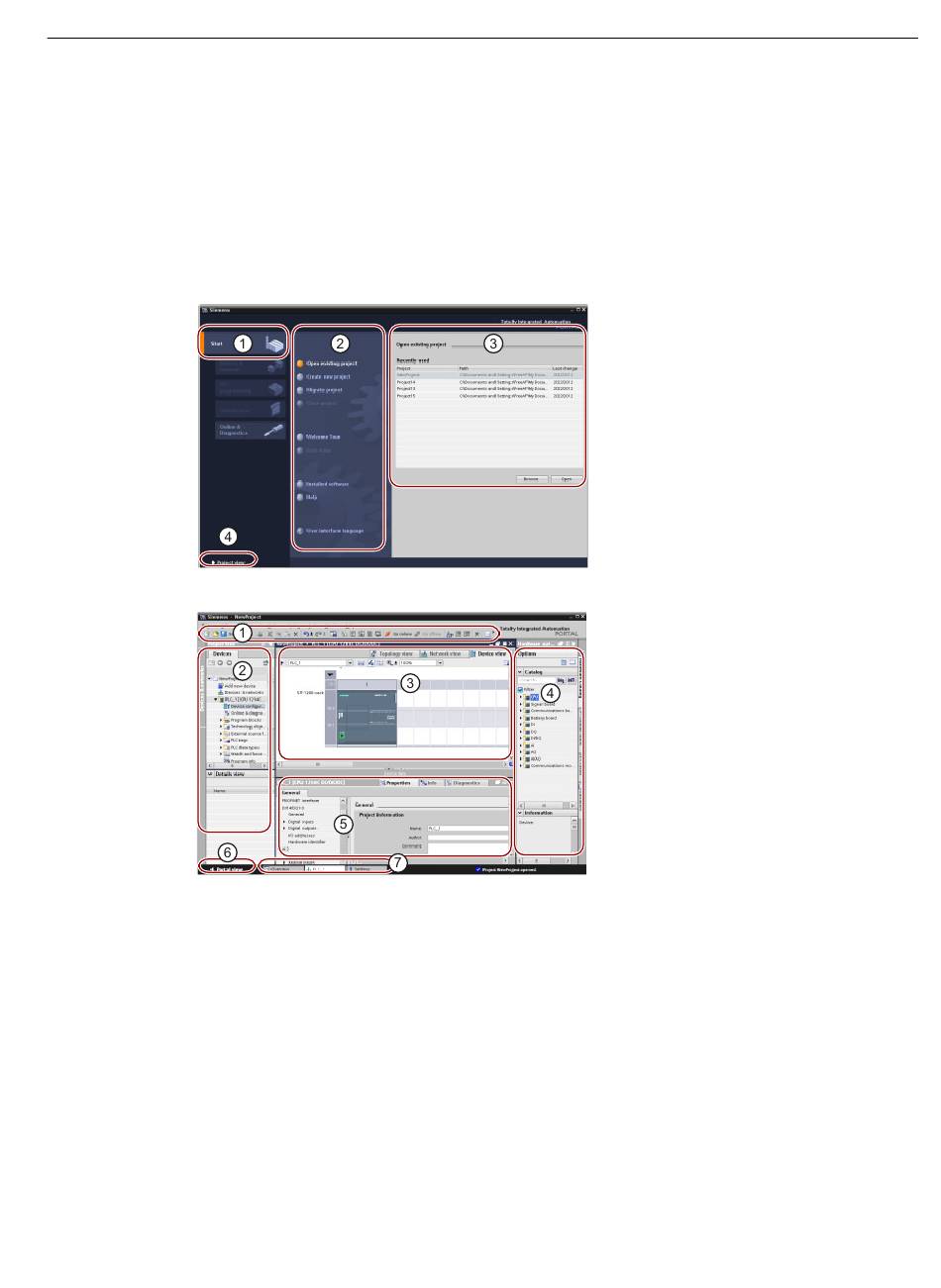

Portalansicht
①
Portale für die verschiedenen Auf‐
gaben
②
Aufgaben für das ausgewählte Por‐
tal
③
Auswahlpanel zur gewählten Akti‐
on
④
Änderungen an der Projektansicht
Projektansicht
①
Menüs und Funktionsleiste
②
Projektnavigator
③
Arbeitsbereich
④
Taskcards
⑤
Inspektorfenster
⑥
Änderungen an der Portalansicht
⑦
Editorleiste
