10.3.2.4
Anweisung PID_Temp
Die Anweisung PID_Temp bietet einen universellen PID-Regler für die speziellen Anforderungen
der Temperaturregelung.

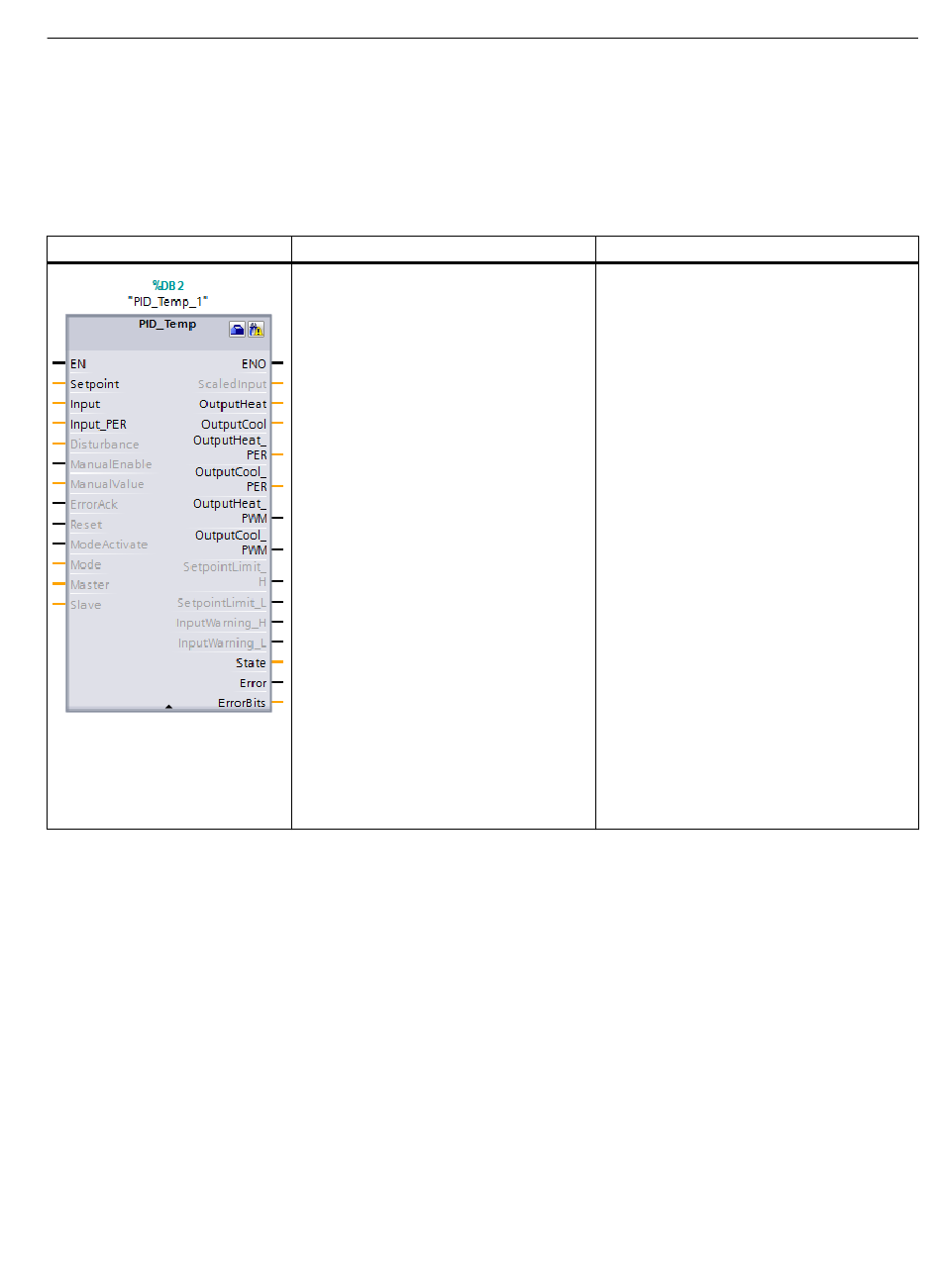

Tabelle 10-30 Anweisung PID_Temp
KOP/FUP
STEP 7 erstellt das Technologieobjekt und den Instanz-DB automatisch, wenn Sie die Anweisung einfügen. Der Instanz-DB
1
enthält die Parameter des Technologieobjekts.
Im SCL-Beispiel ist "PID_Temp_1" der Name des Instanz-DBs.
2
10.3.3
Weitere Informationen zum PID-Regler der S7-1200
Weitere Informationen zum PID-Regler der S7-1200 finden Sie unter Handbuch
SIMATIC S7-1200, S7-1500 PID-Regelung (https://support.industry.siemens.com/cs/us/en/view/
108210036).
In diesem Handbuch finden Sie ausführliche Informationen zu den folgenden Themen:
• Prinzipien für die Reglung
• Konfigurieren eines Software-Reglers
S7-1200 Automatisierungssystem
Systemhandbuch, V4.5 05/2021, A5E02486681-AO
SCL
"PID_Temp_1"(
Setpoint:=_real_in_,
Input:=_real_in_,
Input_PER:=_int_in_,
Disturbance:=_real_in_,
ManualEnable:=_bool_in_,
ManualValue:=_real_in_,
ErrorAck:=_bool_in_,
Reset:=_bool_in_,
ModeActivate:=_bool_in_,
Mode:=_int_in_,
Master:=_dword_in
Save:=_dword_in
ScaledInput=>_real_out_,
OutputHeat=>_real_out_,
OutputCool=>_real_out_,
OutputHeat_PER=>_int_out_,
OutputCool_PER=>_int_out_,
OutputHeat_PWM=>_bool_out_,
OutputCool_PWM=>_bool_out_,
SetpointLimit_H=>_bool_out_,
SetpointLimit_L=>_bool_out_,
InputWarning_H=>_bool_out_,
InputWarning_L=>_bool_out_,
State=>_int_out_,
Error=>_bool_out_,
ErrorBits=>_dword_out_);
Technologieanweisungen
10.3 PID-Regelung
Beschreibung
PID_Temp bietet die folgenden Möglichkei‐
ten:
•
Heizen und Kühlen im Prozess mit ver‐
schiedenen Aktoren
•
Integrierte Selbsteinstellung für die Tem‐
peraturregelung
•
Kaskadenschaltung von mehreren Tem‐
peraturen im Prozess, die vom gleichen
Aktor geregelt werden
