Anschluss der der Stromversorgung Stromversorgung
Anschluss Anschluss der Stromversorgung
Das Netzteil (47) mit Stecker (X) wird werksseitig
auf der Rückseite des Isolierschranks installiert.
Netzkabel mit landesspezifischen Steckern
werden ebenfalls mitgeliefert. Verwenden Sie ein
mitgeliefertes Netzkabel oder kaufen Sie einen
landesspezifischen Stecker separat.
1. Stecken Sie das Netzkabel (37) in den
Stromversorgungsanschluss (X) am Schrank.
2. Stecken Sie das Stecker-Ende des Netzkabels
(37) in eine Steckdose.
Wenn das System an das Stromnetz
angeschlossen wird, schaltet sich die
Steuerschnittstelle im Aus-Modus ein.

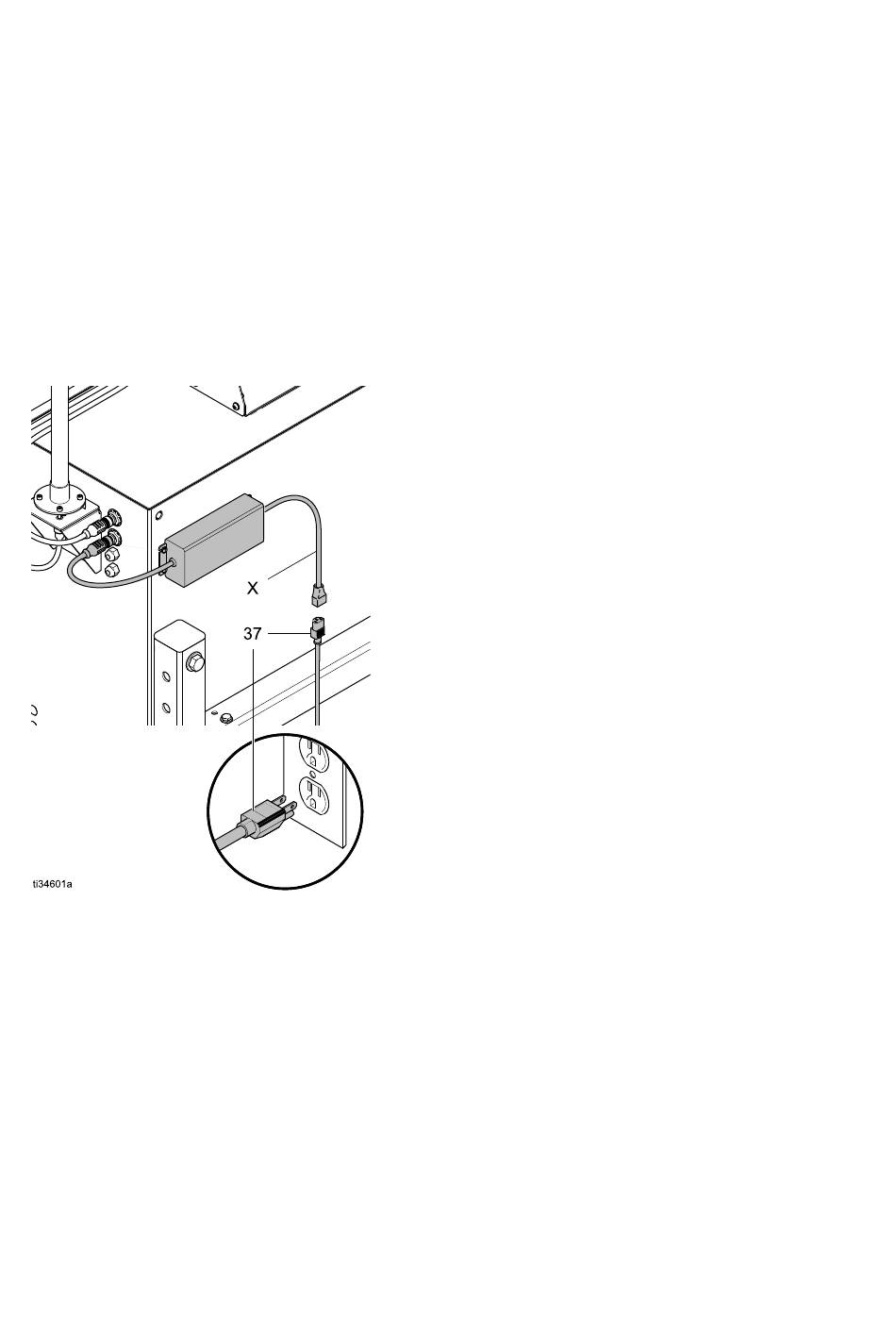

Figure 17 Stromversorgungsanschlüsse
3A8019D
Pistolenspülkasten verbinden Pistolenspülkasten Pistolenspülkasten
Erforderliche Teile

Erforderliche

Erforderliche Teile für Teile
Zur Erweiterung eines HydroShield-Systems um
Pistolenspülkasten-Fähigkeit sind zusätzliche Teile
oder Teilesätze erforderlich. Welche Teile benötigt
werden hängt davon ab, ob das Modell für einen
Pistolenspülkasten vorbereitet ist.
Ist das Modell für einen Pistolenspülkasten
vorbereitet (WMBL01, WMBL03, WMBL41,
WMBL43), sind folgende Zusatzteile erforderlich:
• Pistolenspülkasten-Modul, 244105. Zum
Lieferumfang des Moduls gehören viele Teile,
darunter:
– Graco-Handbuch 309227.
– 5/32" Rohrstopfen, 113279.
• Pistolenspülkasten-Adaptersatz für 60- und
85-kV-Pistolen, 24N528.
• 5/32"-Leitungen, 598095.
Ist das Modell nicht für einen Pistolenspülkasten
vorbereitet (WMBL00, WMBL02, WMBL20,
WMBL40, WMBL42, WMBL60, WMBL80), sind
folgende Zusatzteile erforderlich:
• Pistolenspülkasten-Modifikationssatz, 26B420.
Siehe Zubehörteile, page
• 5/32"-Rohre, 598095.
Installation
verbinden verbinden
für Pistolenspülkasten für Pistolenspülkasten Pistolenspülkasten
124.
