Typische Installation

Typische Installation Installation
Typische Typische Installation

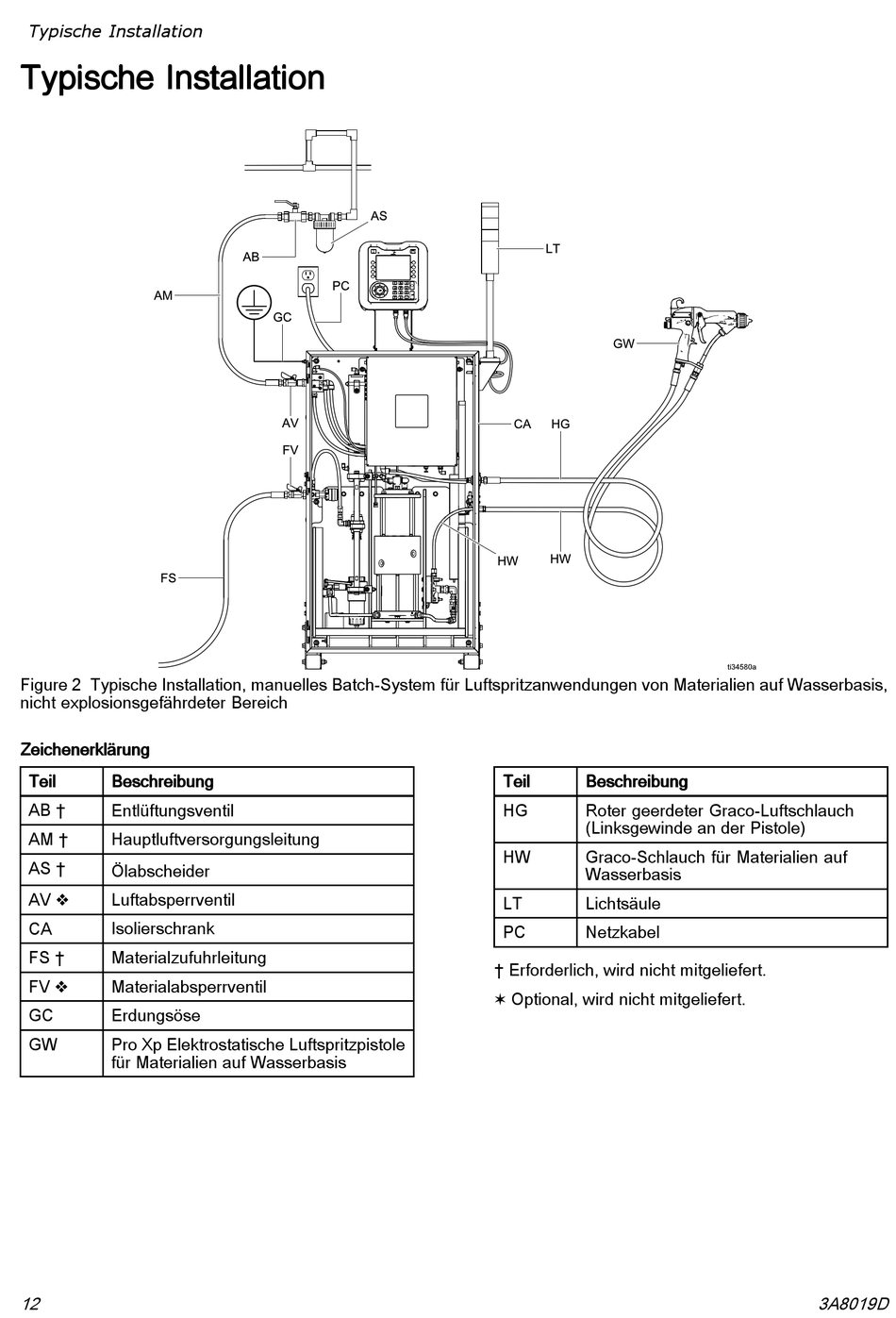

Figure 2 Typische Installation, manuelles Batch-System für Luftspritzanwendungen von Materialien auf Wasserbasis,
nicht explosionsgefährdeter Bereich
Zeichenerklärung Zeichenerklärung Zeichenerklärung
Teil Teil Teil Beschreibung Beschreibung Beschreibung
AB † Entlüftungsventil
AM † Hauptluftversorgungsleitung
AS †
Ölabscheider
AV �
Luftabsperrventil
Isolierschrank
CA
FS † Materialzufuhrleitung
FV �
Materialabsperrventil
GC Erdungsöse
GW Pro Xp Elektrostatische Luftspritzpistole
für Materialien auf Wasserbasis
12
Teil Teil Teil Beschreibung Beschreibung Beschreibung
HG Roter geerdeter Graco-Luftschlauch
(Linksgewinde an der Pistole)
HW Graco-Schlauch für Materialien auf
Wasserbasis
LT Lichtsäule
PC Netzkabel
† Erforderlich, wird nicht mitgeliefert.
� Optional, wird nicht mitgeliefert.
