9. Bauen Sie das Shuttle-Gehäuse (218) wieder
zusammen:
a. Ersetzen Sie die
Wellen-Unterlegscheibe (236).
b. Schieben Sie die Kupplung (234) durch
die Haltemutter (235). Mittelfestes
Gewindesicherungsmittel auf die Gewinde
der Haltemuttern auftragen.
c. Schrauben Sie die Haltemutter (235)
in das Shuttle-Gehäuse (218). Ziehen
Sie die Mutter mit einem einstellbaren
Schraubenschlüssel fest.
10. Bauen Sie den Luftzylinder (227) von der
Blockhalterung (224) ab:
a. Platzieren Sie die Haltemutter (229) am
unteren Ende des Luftzylinders in einem
Schraubstock.
b. Verwenden Sie einen Schraubenschlüssel
an den Schlüsselflächen auf der Oberseite
des Luftzylinders (227), um den Zylinder
zu drehen, bis die Haltemutter (229) gelöst
ist. Entfernen Sie die Mutter und die
Blockhalterung (224).

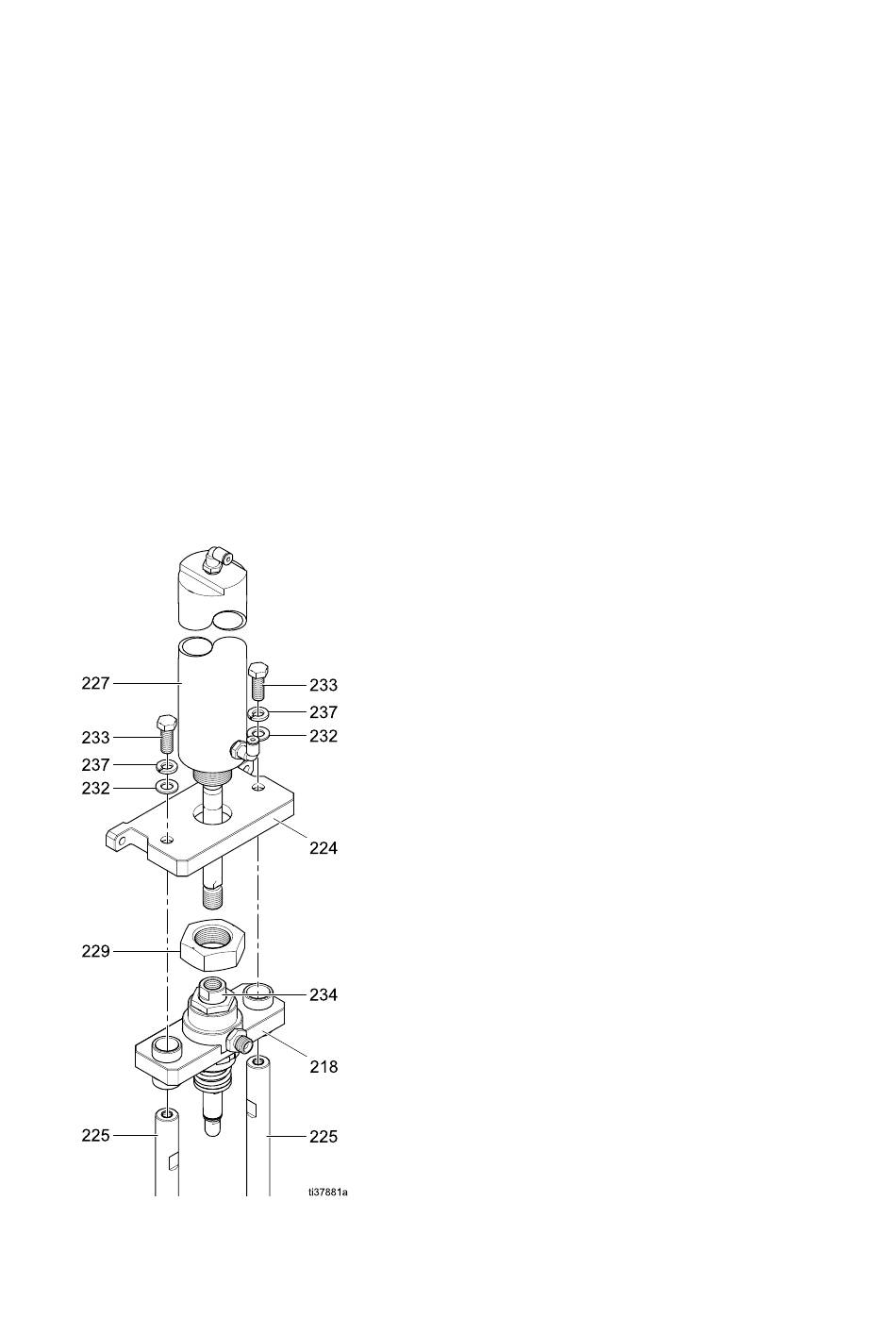

Figure 38 Isolierungsventil-Komponenten
92
Erneute Montage Montage der der Isolierungsventil
Erneute Erneute Montage der
Komponenten
Komponenten Komponenten
Wenden Sie dieses Verfahren an, um den
Luftzylinder (227), die Blockhalterung (224), die
Verbindungsstangen (225), das Shuttle-Gehäuse
(218) und das Basisgehäuse (201) wieder
zusammenzubauen.
Führen Sie diesen Vorgang auf einem
ebenen Untergrund durch, damit die
Komponenten korrekt ausgerichtet sind.
Falsch ausgerichtete Komponenten könnten zu
Leistungsbeeinträchtigungen führen.
1. Halten Sie den Luftzylinder (227) so, dass das
Luftfitting nach vorne zeigt. Schieben Sie den
Luftzylinder durch die Mitte der Blockhalterung
(224). Die Blockhalterung muss flach am Zylinder
anliegen.
2. Bringen Sie eine mittelstarke, abnehmbare
Gewindesicherung an den Gewinden des
Luftzylinders (227) an.
3. Schrauben Sie die Haltemutter (229) auf den
Luftzylinder (227) bis zum Anschlag auf. Um die
Mutter festzuziehen, platzieren Sie die Mutter
und den Luftzylinder in einem Schraubstock.
Halten Sie die Blockhalterung (224) auf einer
Linie mit dem Luftfitting am Zylinder.
4. Verwenden Sie einen Schraubenschlüssel an
den Schlüsselflächen auf der Oberseite des
Luftzylinders (227), um den Zylinder zu drehen,
bis die Haltemutter (229) fest sitzt.
5. Bringen Sie eine abnehmbare Gewindesicherung
an den Gewinden auf dem Schaft des
Luftzylinders (227) an.
6. Montieren Sie das Shuttle-Gehäuse (218) und
den Luftzylinder (227):
a. Schrauben Sie den Schaft des Luftzylinders
(227) in die Baugruppe des Shuttle-Gehäuses
(218), bis er fest sitzt.
b. Verwenden Sie zum Festziehen einen
9/16-Zoll-Schraubenschlüssel oder einen
einstellbaren Schraubenschlüssel am flachen
Abschnitt des Luftzylinderschafts und einen
einstellbaren Schraubenschlüssel an der
Shuttle-Manschette. In entgegengesetzte
Richtungen drehen.
Note
Darauf achten, dass der Schaft des
Luftzylinders nicht zerkratzt wird.
