Identifizierung der
Identifizierung Identifizierung

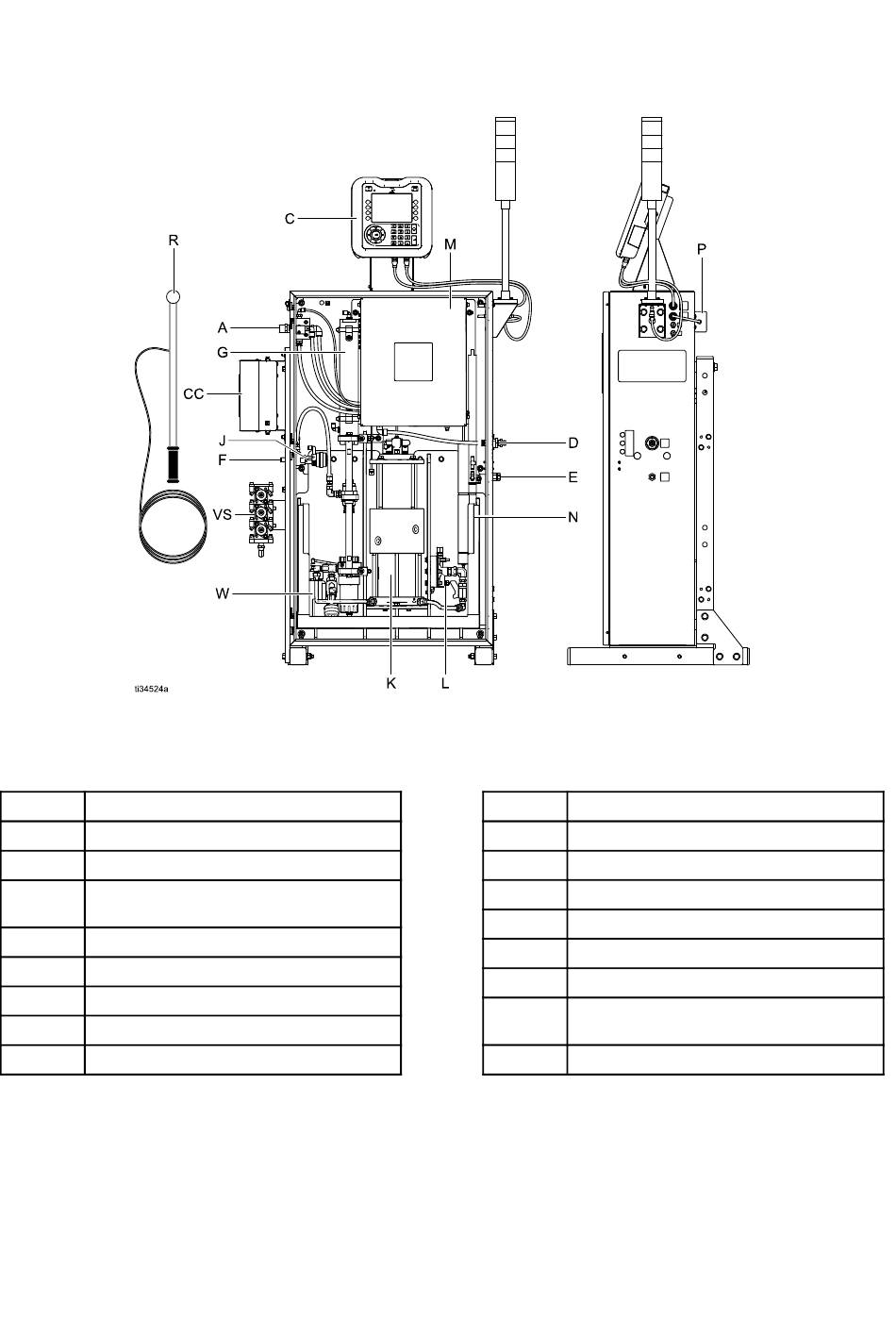

Figure 1 Komponenten des Isoliersystems für Luftspritzanwendungen in einem typischen manuellen Batch-System
für Materialien auf Wasserbasis
Zeichenerklärung Zeichenerklärung Zeichenerklärung
Teil Beschreibung
Teil Teil Beschreibung Beschreibung
A Lufteinlass
C Steuerschnittstelle
CC Farbwechselmodul (in farbwechselfähi-
gen Systemen)
D Luftauslass zur Pistole
E Materialauslass zur Pistole
F Materialeinlass
G Isolierungsventil
J Flüssigkeitseinlassventil
3A8019D
der Komponenten Komponenten
der Komponenten

Identifizierung der Komponenten

Teil Beschreibung
Teil Teil Beschreibung Beschreibung
K Isolierflüssigkeitspumpe
L Materialdruckregler
M Elektronik-Bedienfeld
N Erdungsstab und Ableitungswiderstand
P
Stromversorgung
R Handerdungsstab
VS Farbwechsel-Ventilgruppe (in
farbwechselfähigen Systemen)
W Waschflüssigkeitsflasche
11
