Graco HydroShield Anweisungen/Teile Seite 91

Demontage der der Isolierungsventil Isolierungsventil - - -
Demontage Demontage der Isolierungsventil
Komponenten
Komponenten Komponenten
Wenden Sie dieses Verfahren an, um den
Luftzylinder (227), die Blockhalterung (224), die
Verbindungsstangen (225), das Shuttle-Gehäuse
(218) und das Basisgehäuse (201) zu demontieren.
1. Bereiten Sie das Isoliersystem für die
Servicearbeiten vor. Siehe
Isoliersystems für die Servicearbeiten, page
2. Entfernen Sie das Isolierungsventil aus dem
Schrank. Siehe Das Isolierungsventil aus dem
Schrank entfernen, page
3. Trennen Sie die beiden Verbindungsstangen
(225) vom Basisgehäuse (201):
a. Fassen Sie mit einem einstellbaren
Schraubenschlüssel die Schlüsselflächen
einer Verbindungsstange. Verwenden
Sie auf der gegenüberliegenden Seite
des Basisgehäuses einen einstellbaren
Schraubenschlüssel, um die Schraube
(233), den Federring (237) und die flache
Unterlegscheibe (232) zu entfernen.
b. Entfernen Sie die zweite Verbindungsstange
aus dem Basisgehäuse.

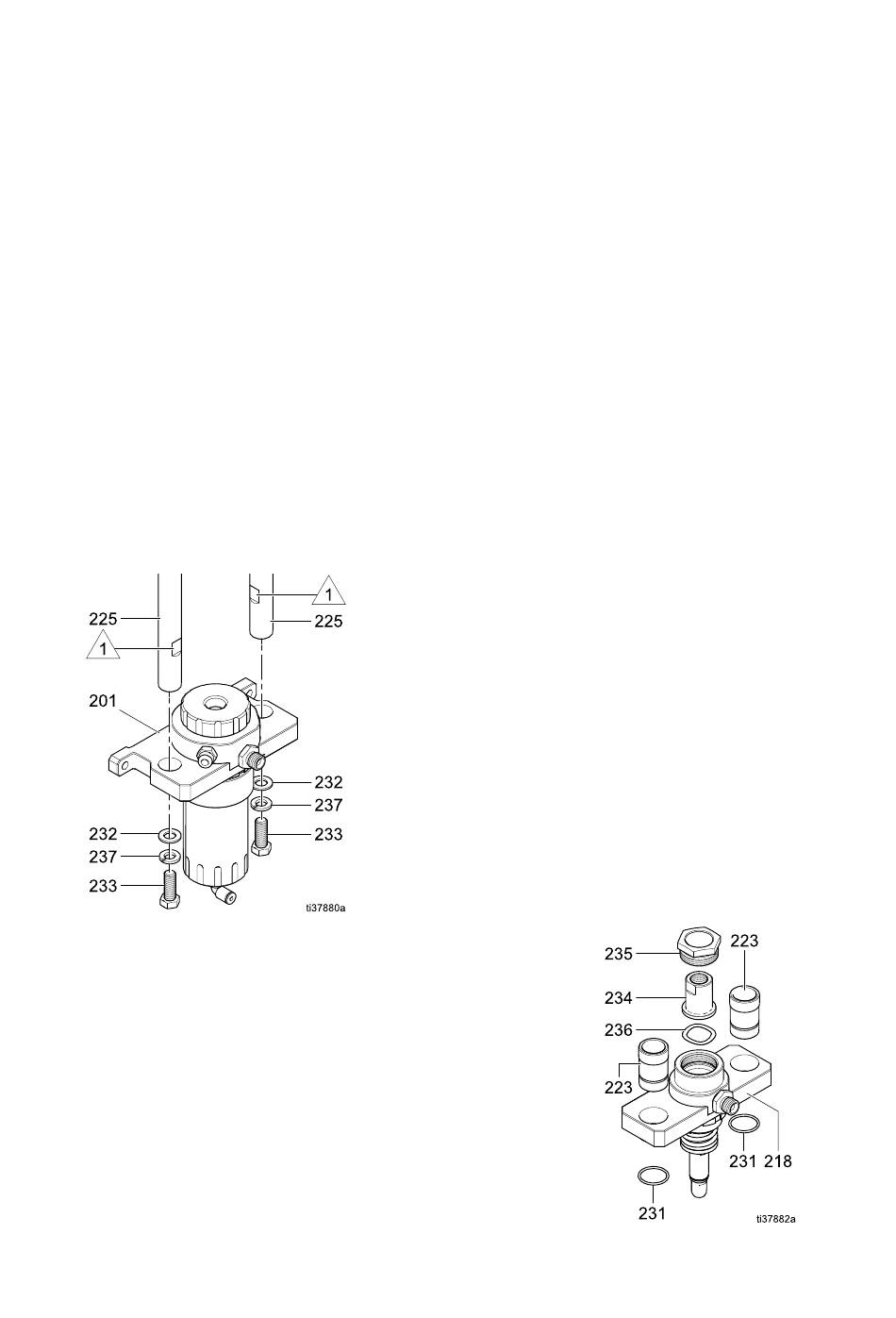

Figure 36 Stangen am Basisgehäuse
4. Schieben Sie das gesamte Basisgehäuse (201)
von den Verbindungsstangen.
5. Trennen Sie die beiden Verbindungsstangen
(225) von der Blockhalterung (224):
a. Fassen Sie mit einem einstellbaren
Schraubenschlüssel die Schlüsselflächen
einer Verbindungsstange. Verwenden Sie
auf der anderen Seite der Blockhalterung
einen einstellbaren Schraubenschlüssel, um
die Schraube (233), den Federring (237)
und die Unterlegscheibe (232) zu entfernen.
Ziehen Sie die Verbindungsstange durch das
Shuttle-Gehäuse (218).
b. Entfernen Sie die zweite Verbindungsstange
aus der Blockhalterung.
3A8019D
Vorbereitung des
87.
88.
6. Tauschen Sie die beiden Shuttle-Lager (223) im
Shuttle-Gehäuse (218) aus.
a. Entfernen Sie den O-Ring (231) an der
Unterseite des Shuttle-Gehäuses und ziehen
Sie das Lager durch die Oberseite heraus.
b. Setzen Sie ein neues Shuttle-Lager (223)
von oben in das Shuttle-Gehäuse ein, wobei
die O-Ring-Nut nach unten und weg vom
Luftzylinder (227) zeigt. Schieben Sie einen
neuen O-Ring (231) in die Nut, um das
Shuttle-Lager in seiner Position zu halten.
c. Entfernen und ersetzen Sie das zweite
Shuttle-Lager (223).
7. Trennen Sie die Baugruppe des
Shuttle-Gehäuses (218) vom Luftzylinder
(227):
a. Lokalisieren Sie den flachen Abschnitt auf
dem Luftzylinderschaft und die Abflachung
auf der Manschette.
b. Fassen Sie jeden flachen Abschnitt mit
einem einstellbaren Schraubenschlüssel und
drehen Sie in entgegengesetzte Richtungen,
um den Luftzylinderschaft zu lösen.
Note
Achten Sie beim Herausziehen und
bei der Handhabung darauf, die
Stange des Luftzylinders nicht zu
zerkratzen.
c. Drehen Sie die Zylinderstange, bis die
Baugruppe des Shuttle-Gehäuses (218)
entfernt ist.
8. Demontieren Sie die Baugruppe des
Shuttle-Gehäuses (218).
a. Lösen Sie mit einem einstellbaren
Schraubenschlüssel die Haltemutter (235)
und entfernen Sie sie anschließend.
b. Trennen Sie die Haltemutter (235) und die
Kupplung (234).
c. Entfernen Sie die
Wellen-Unterlegscheibe (236) aus dem
Inneren des Shuttle-Gehäuses (218).
Figure 37 Komponenten des Shuttle-Gehäuses
Reparieren
