Graco HydroShield Anweisungen/Teile Seite 58

Einstellungsmenüs

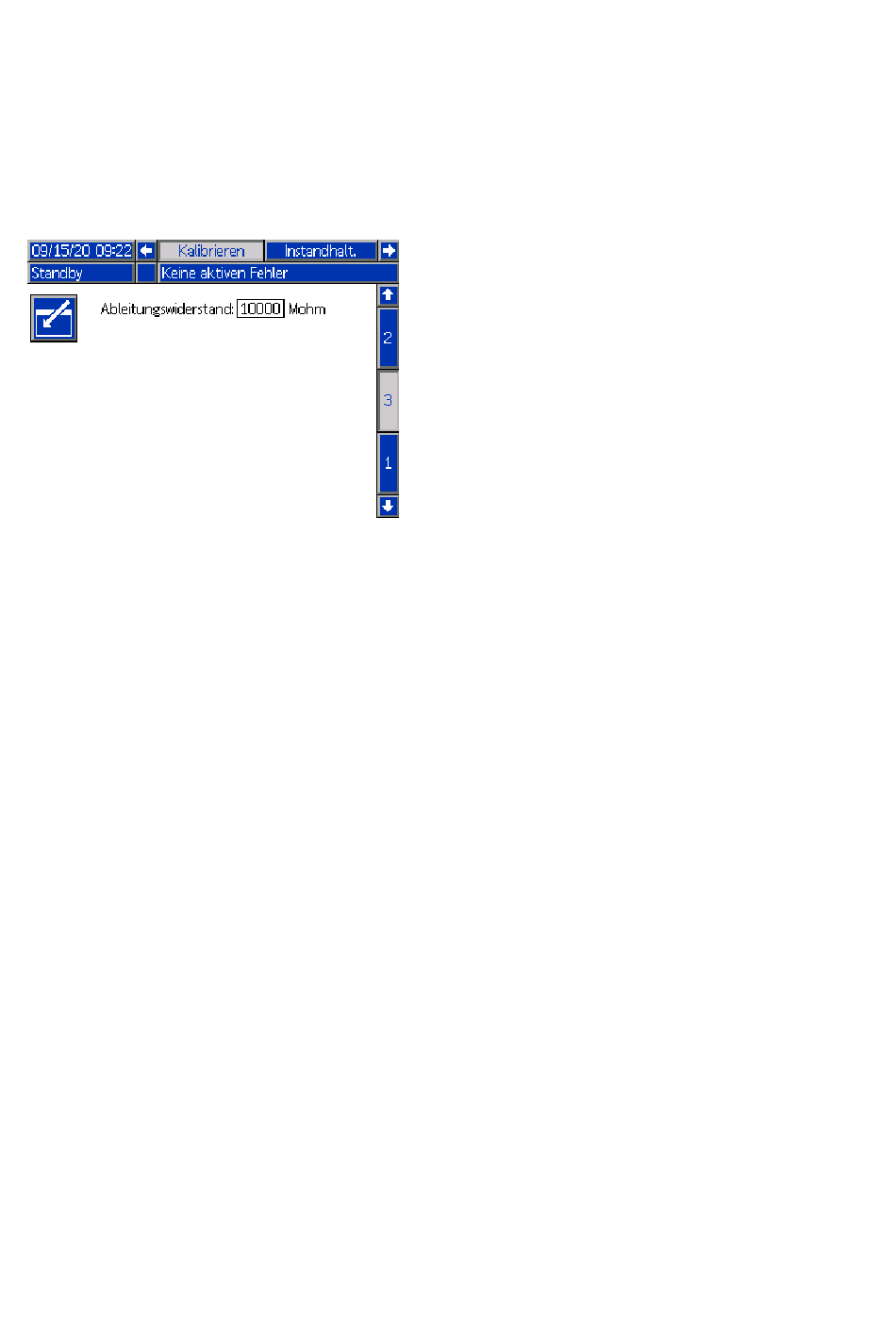

Kalibrieren 3: 3: 3: Ableitungswiderstand Ableitungswiderstand
Kalibrieren Kalibrieren Ableitungswiderstand
Verwenden Sie den Bildschirm Kalibrieren 2, um den
Kalibrierwert des Ableitungswiderstands einzustellen.
(Der Standardwert beträgt 10.000 Mohm.)
Befolgen Sie die Anweisungen im Kapitel
Ableitungswiderstand kalibrieren, page
Durch die Einstellung des Wertes ändert sich die
kV-Anzeige auf dem Home-Bildschirm.
Ableitungswiderstand: Der Widerstand, der zur
Ableitungswiderstand: Ableitungswiderstand:
langsamen Entladung des Systems verwendet wird
und eine Verbindung zur Erde herstellt, wenn das
System geladen ist.
Note
Bei der Auslieferung aller Systeme ist der
Wert auf 10.000 Mohm eingestellt. Ein
neuer Ableitungswiderstand zeigt die exakte
Systemspannung an.
58
58.
Ableitungswiderstand kalibrieren
Ableitungswiderstand Ableitungswiderstand
1. Bei aus dem System entferntem
Ableitungswiderstand (24) messen
Sie den Widerstand über den
Ableitungswiderstand. Siehe
Überprüfen des Ableitungswiderstands, page
2. Geben Sie über das Tastenfeld einen neuen
Wert ein. Es sind nur Werte zwischen 9.000 und
11.000 Mohm zulässig.
3. Bauen Sie den Ableitungswiderstand wieder in
das System ein.
4. Schließen Sie den Draht vom Materialdruckregler
(21) wieder an den Ableitungswiderstand (24)
und den Ableitungswiderstand am Erdungsstab
(18) an.
5. Achten Sie darauf, dass der Draht aus der
Oberseite des Ableitungswiderstands wieder in
die kV-Platine (428) in der Elektronik-Konsole
gesteckt wird.
6. Nachdem die erneute Montage abgeschlossen
ist, prüfen Sie die Kontinuität zwischen
dem Flüssigkeitsdruckregler, dem
Ableitungswiderstand und dem Erdungsstab.
kalibrieren
kalibrieren
3A8019D
