Instandhalt. Instandhalt. Instandhalt. 1: 1: 1: Wartung Wartung fällig Wartung

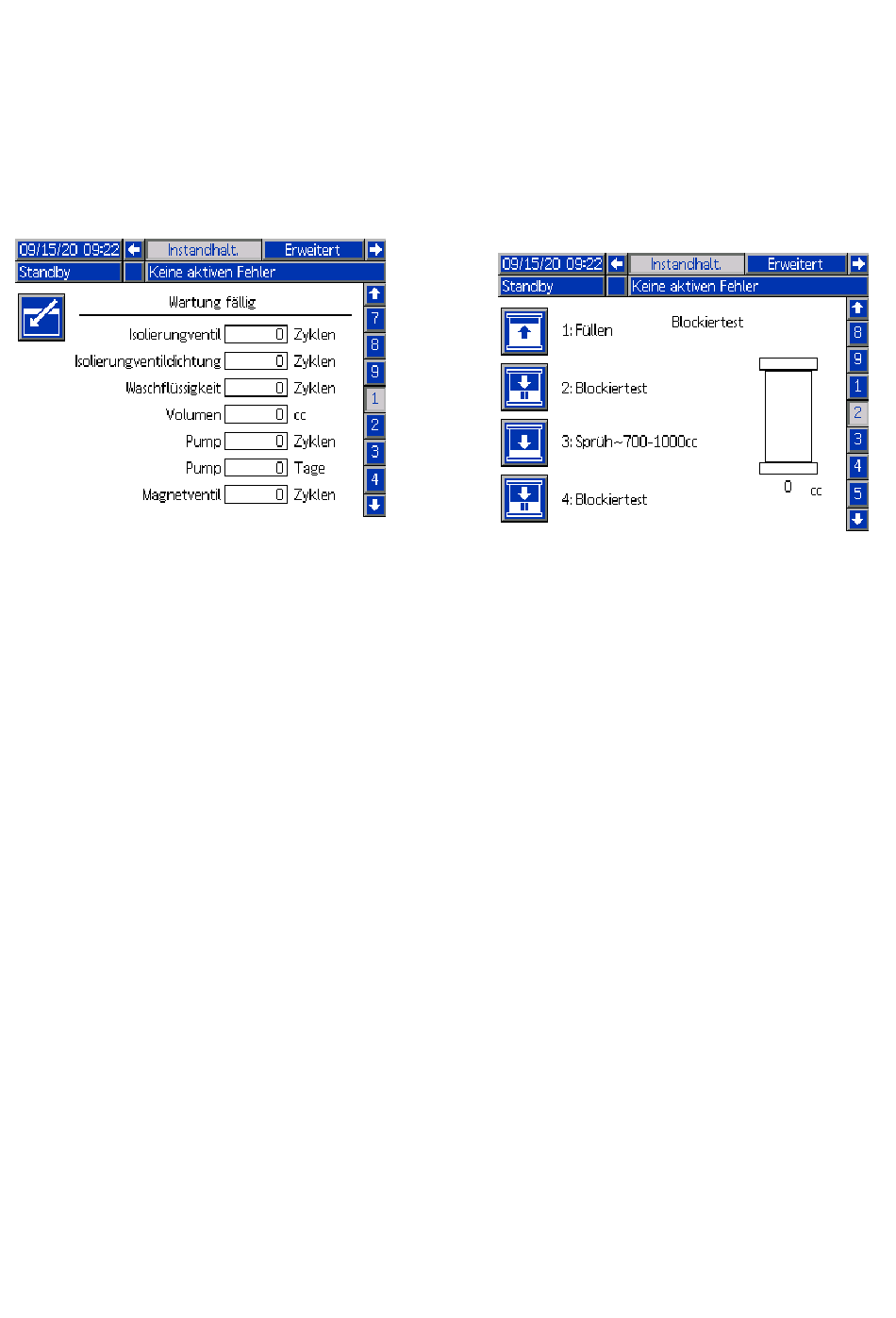

Verwenden Sie den Bildschirm Wartung fällig, um
Wartungserinnerungen für Systemkomponenten
einzustellen. Wenn die Zykluszähler für die jeweiligen
Elemente diese eingestellten Werte erreichen, wird
auf dem Bildschirm ein Hinweis angezeigt.
Isolierungsventil: Isolierungsventil: Isolierungsventil: Gibt an, wie oft sich der
Isolierungsventil-Shuttle bewegt hat.
Isolierungsventildichtung: Gibt an, wie oft die
Isolierungsventildichtung: Isolierungsventildichtung:
Dichtungen im Gehäuse betätigt wurden.
Waschflüssigkeit: Gibt an, wie oft die
Waschflüssigkeit: Waschflüssigkeit:
Waschflüssigkeit durch das Isolierungsventil
geleitet wurde.
Volumen: Volumen: Volumen: Das Gesamtvolumen (in cm³) der
von der Isolierflüssigkeitspumpe zwischen den
Wartungsereignissen abgegebenen Flüssigkeit.
Dieser Wert berücksichtigt nicht das Material, das im
Befüllmodus durch das System befördert wird.
Pumpe: Gibt an, wie oft die Isolierflüssigkeitspumpe
Pumpe: Pumpe:
Flüssigkeit abgegeben hat.
Pumpe: Pumpe: Die Anzahl Tage seit dem Pumpe:
letzten bestandenen Blockiertest. Siehe
Ablauf des Pumpenblockiertests, page
Magnetventil: Die Anzahl der Aktivierungen der
Magnetventil: Magnetventil:
Magnetventile. (Alle in den Statusbildschirmen
1 und 2 aufgeführten Magnetventile. Siehe
Statusbildschirme, page
3A8019D

Instandhaltungsbildschirme

Instandhaltungsbildschirme
fällig fällig
59.
50.)
Instandhalt. 2: 2: 2: Pumpenblockiertest Instandhalt. Instandhalt. Pumpenblockiertest Pumpenblockiertest
Verwenden Sie den Pumpenblockiertest-Bildschirm,
um die Flüssigkeitspumpe auf interne und externe
Flüssigkeitslecks zu testen. Während des
Pumpenblockiertests wird die Pumpenposition
60 Sekunden lang gehalten, während das System
nach Lecks sucht.
Ablauf des des Pumpenblockiertests Pumpenblockiertests
Ablauf Ablauf des Pumpenblockiertests
Stellen Sie vor dem Pumpenblockiertest der
Isolierflüssigkeitspumpe sicher, dass das System mit
Luft und Material versorgt wird.
Lassen Sie das System ansaugen, um
sicherzustellen, dass sich keine Luft in der Pumpe
befindet. Versetzen Sie das System in den
Standby-Modus.
1. Drücken Sie die Taste Füllen. Das System füllt
sich automatisch.
Vergewissern Sie sich, dass der Abzug der
Pistole gelöst ist. Während der Prüfung
wird die Flüssigkeitsleitung bis zum aktiven
voreingestellten Wert unter Druck gesetzt. Es
wird keine Luft zur Pistole geleitet.
2. Drücken Sie die Taste Blockiertest. Die
Isolierflüssigkeitspumpe wird unter Druck gesetzt
und das System überwacht den Linearsensor,
um mögliche Undichtigkeiten zu erkennen,
wobei sich die Pumpe am oberen Ende des
Pumpenhubs befindet. Auf dem Bildschirm wird
der Text „Blockiertest" und „Test läuft" angezeigt.
Der Test dauert etwa 1 Minute. Wenn der Test
erfolgreich war, wird eine Bestätigung auf dem
Bildschirm angezeigt. Das System kehrt in den
Standby-Modus zurück.
3. Drücken Sie die Taste Sprühen. Dosieren Sie
zwischen 700–1000 cm³, so dass die Pumpe
etwa zu 1/4 gefüllt ist.
