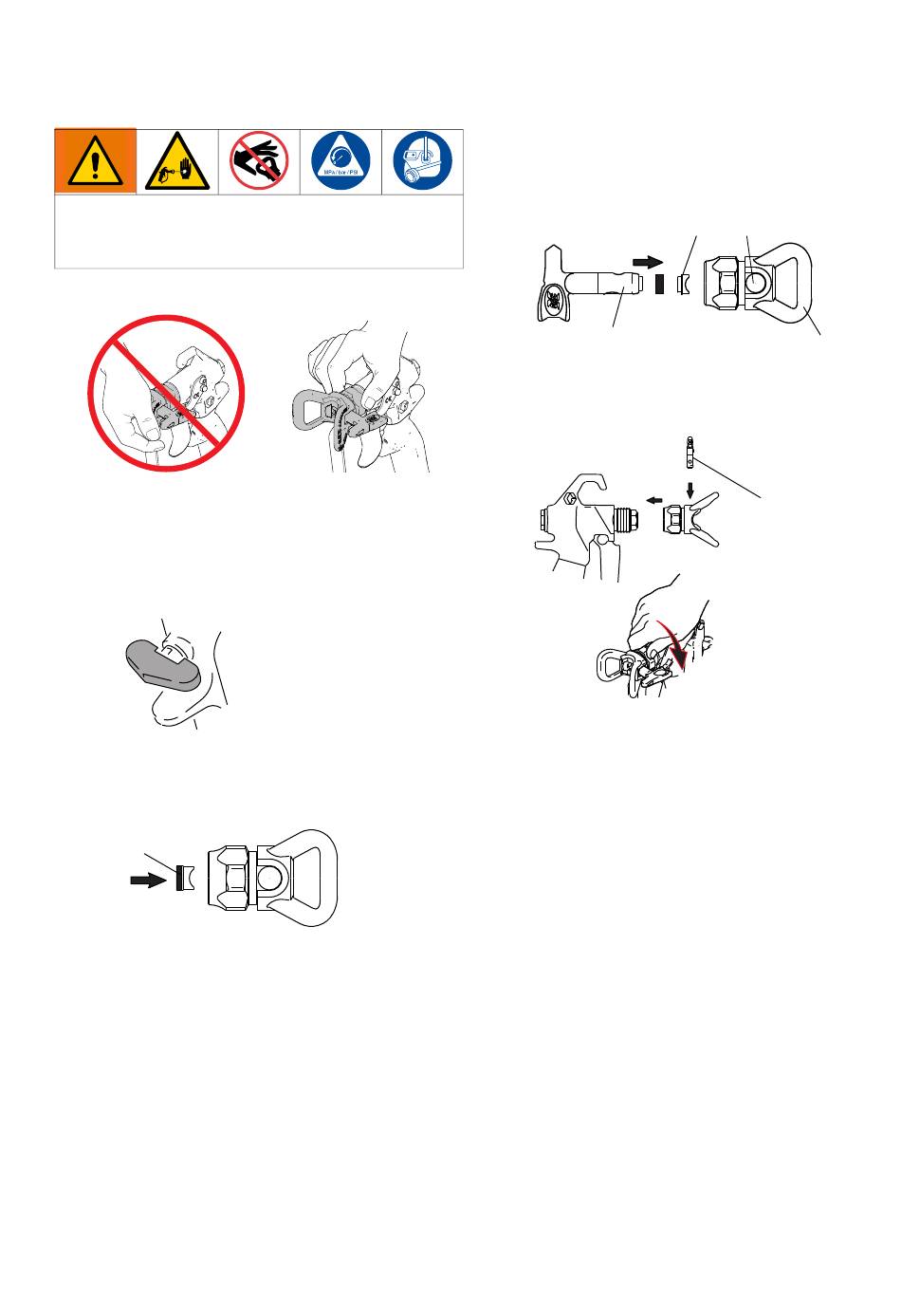

Einrichtung des Geräts
Beim Anbringen oder Entfernen der Düse niemals die Hand
vor die Spritzdüse halten, um schwere Verletzungen durch
Materialeinspritzung in die Haut zu vermeiden.
NEIN
Die Düse und den Düsenschutz
einbauen
1. Die Abzugssperre verriegeln.
2. Druckentlastung auf Seite 8.
3. Beim Austausch einer verschlissenen SwitchTip immer
™
die OneSeal -Dichtung (SL) austauschen.
SL
3A9208M
JA
ti6770a
4. Die OneSeal-Dichtung (SL) mit dem Ende der
SwitchTip (DS) in den Düsenschutz (A) drücken,
wobei die Krümmung der Düsenbohrung (TB)
entsprechen muss.
D
5. SwitchTip (D) in die Düsenbohrung einsetzen.
Die Baugruppe fest auf die Pistole schrauben
und dann von Hand festziehen.
Anschluss der Pistole
am Spritzgerät
Sicherstellen, dass das Spritzgerät ausgeschaltet und
das Netzkabel abgezogen bzw. die Luftquelle vom Gerät
getrennt ist. Siehe Betriebsanleitung des Spritzgeräts für
Anweisungen zum Ansaugen und Spritzen.
1. Den Zufuhrschlauch am Materialauslass des
Spritzgeräts befestigen.
2. Anweisungen zum Entlüften finden Sie in der
Betriebsanleitung des Spritzgeräts.
Einrichtung des Geräts
TB
SL
ti6966a
A
D
ti6968a
9
