Installation des
des optionalen
optionalen System-
Installation
Installation
des
optionalen
stopp
stopp - - - Pneumatikeingangssatzes
stopp
Pneumatikeingangssatzes
Pneumatikeingangssatzes
Der optionale Satz Systemstopp-Pneumatikeingang
26B414 ermöglicht es, dem HydroShield pneumatisch
ein Stoppsignal zu schicken. Dieser Kontakt ist ein
Schließerkontakt, der normalerweise offen ist. Er
schaltet das System jedoch ab, wenn er bei einem
Druck oberhalb des Solldrucks aktiviert wird.
Wird der Eingang als GESCHLOSSEN erkannt,
beendet das System seine Funktion und schaltet in
den Modus AUS. Wenn der Eingang als GEÖFFNET
gelesen wird, arbeitet das System normal.
Der optionale Eingang für Systemstopp Luft
verwendet einen Druckschalter zur Erkennung des
Pneumatiksignals.
Der optionale Eingang für Systemstopp Luft wird
nicht vorinstalliert geliefert. Kaufen und installieren
Sie den Satz 26B414 zur Verwendung des optionalen
Eingangs für Systemstopp Luft.
1. Bereiten Sie die elektrischen Steuerungen
für die Servicearbeiten vor. Befolgen Sie die
Arbeitsschritte in
Vorbereitung der elektrischen
Steuerungen für die Servicearbeiten, page
2. Installieren Sie zwei Schotts im System. Die Lage
wird in
Pneumatikanschlüsse, page 108
A12 angezeigt. Beide Stellen sind mit dem
folgenden roten Stoppsymbol gekennzeichnet
:
• Installieren Sie ein Schott unten in der
Steuerkonsole (14).
• Installieren Sie ein Schott auf der rechten Seite
des Schranks.
3A8019D
System-
System-
103.
durch
3. Montieren Sie den Luftdruckschalter an der
DIN-Schiene (436) rechts von dem/den anderen
Druckschalter(n), siehe nachstehende Abbildung.

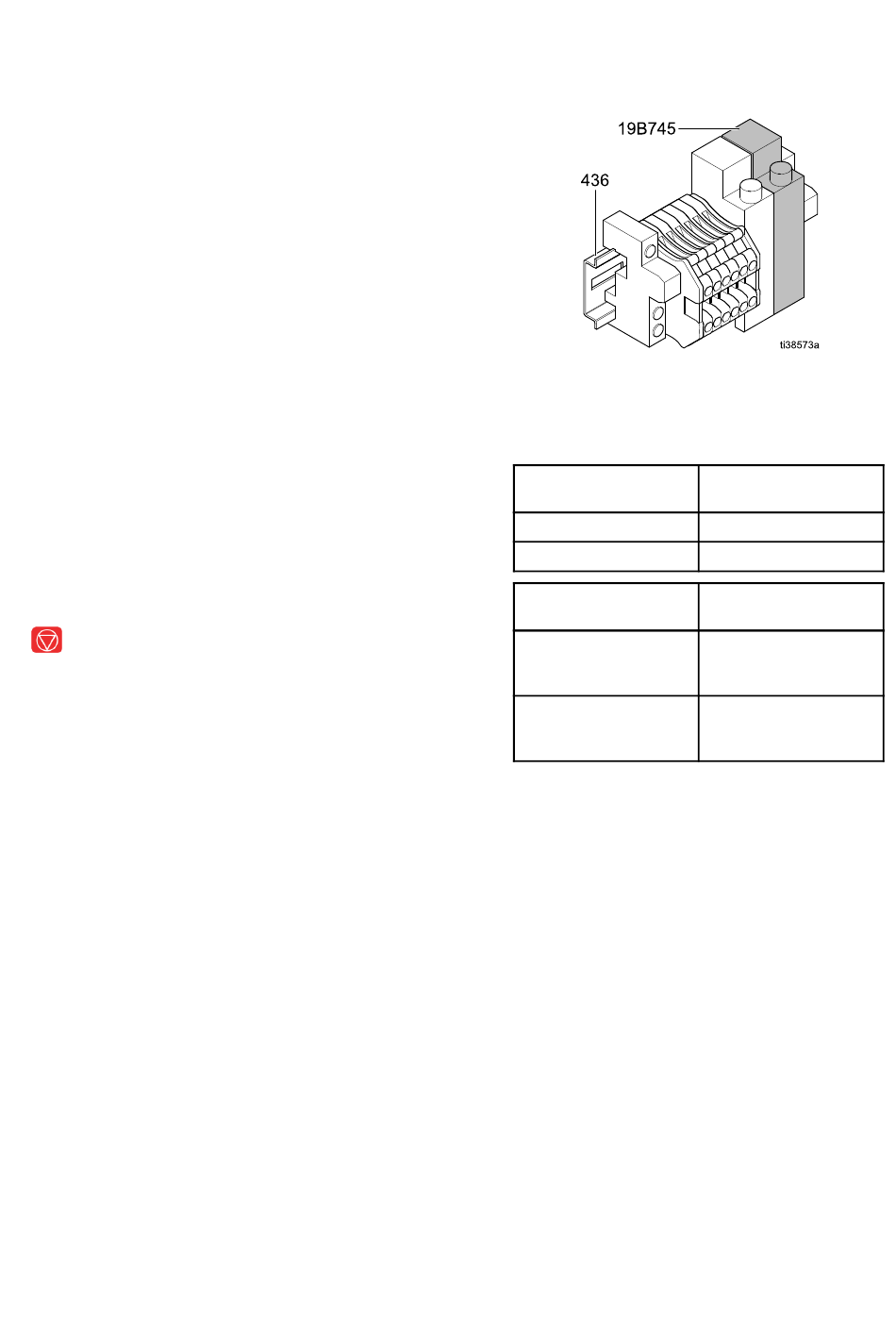

Figure 20 Anschlüsse für Satz 26B414
4. Die Leitungen in den vorhandenen
Klemmenblöcken entfernen und wie unten
abgebildet in den Druckschalteranschlüssen
montieren.
Druckschalteran-
Druckschalteran-
Druckschalteran-
schluss
schluss
schluss
NEIN
COM
Luftdruck
Luftdruck
Luftdruck
Druck unter 70 psi
(0,5 MPa, 5,0 bar)
Druck über 70 psi
(0,5 MPa, 5,0 bar)
5. Entfernen Sie nicht verwendete Klemmenblöcke
nach dem Anschließen der Drähte an den
Druckschalteranschlüssen.
6. Verbinden Sie ca. 30,5 cm 5/32"-Rohr vom
Druckschalter zum Schott an der Innenseite der
Elektronikkonsole.
7. Verbinden Sie ca. 61 cm 5/32"-Rohr von diesem
Schott an der Elektronikkonsole mit dem Schott
an der Seite der Einheit.
Installation
Klemmenblock
Klemmenblock
Klemmenblock
3
4
Status Systemstopp
Systemstopp
Status
Status
Systemstopp
Luft
Luft
Luft
Systemstopp Luft
inaktiv (System in
Betrieb)
Systemstopp Luft
aktiviert (System
angehalten)
25
