Graco HydroShield Anweisungen/Teile Seite 43

6. Wenn der Vorgang gestartet werden kann,
öffnet sich automatisch der Bildschirm für die
Software-Aktualisierung via USB.
• Verwenden Sie das Dropdown-Feld auf
der linken Seite des Bildschirms, um
die Software-Aktualisierungsdatei vom
USB-Speichermedium auszuwählen. Die
Software-Teilenummer und Version für jede
Aktualisierung stehen unter der Datei.
Drücken Sie die Eingabetaste
Auswahl auf dem USB-Speichermedium
zu ändern. Ein Dropdown-Menü zeigt die
verfügbaren Software-Aktualisierungsdateien
(bis zu 14 Dateien).
Verwenden Sie die Pfeiltasten, um die
gewünschte Aktualisierung zu markieren und
drücken Sie die Eingabetaste
Aktualisierung zu bestätigen.
• Auf der rechten Seite des Bildschirms
finden sich die Informationen zur aktuellen
Software-Teilenummer und zur Version auf
dem Token.

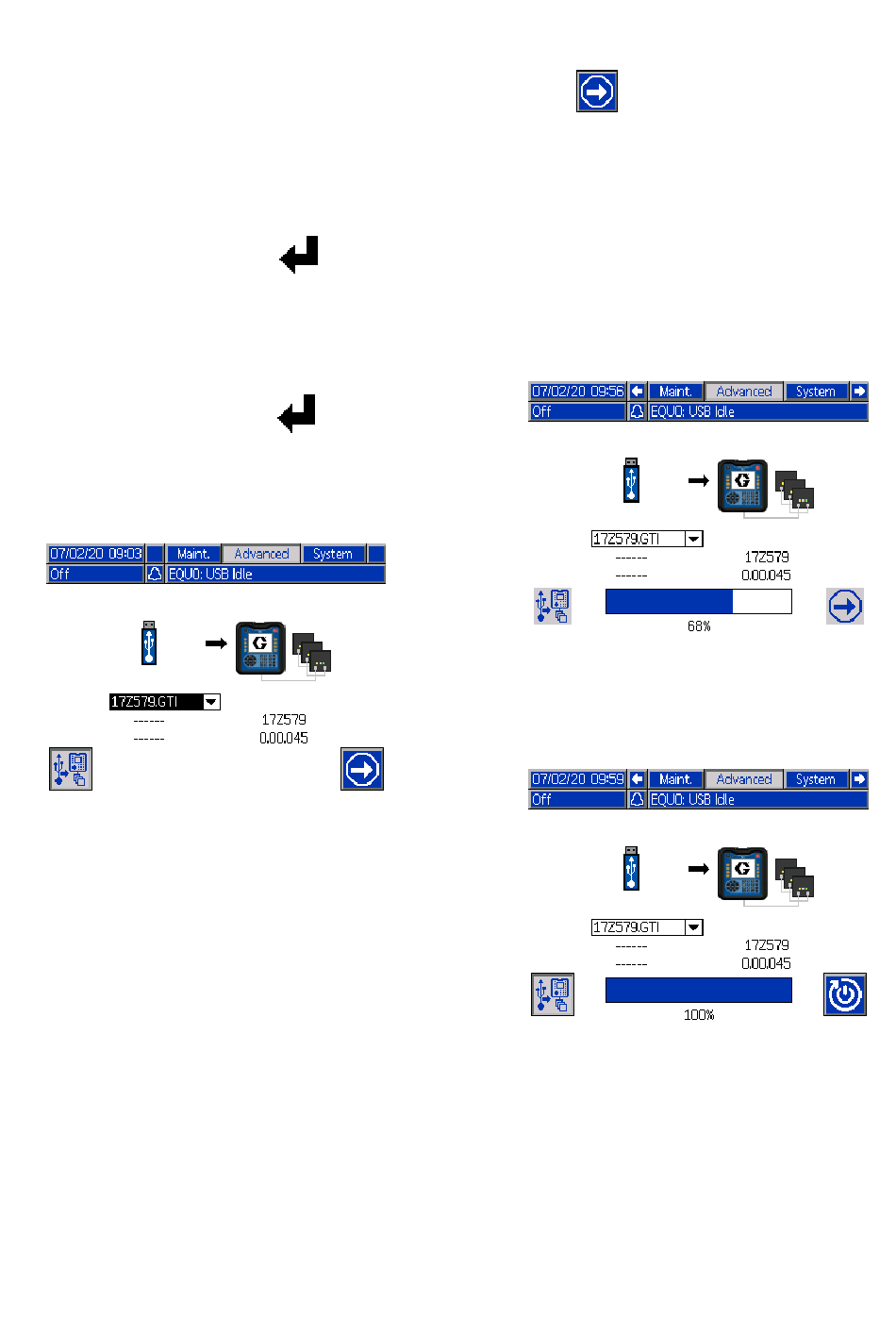

Figure 27 Bildschirm
USB-Software-Aktualisierung
3A8019D
Einrichtung und Wartung der Steuerschnittstelle
7. Drücken Sie den Softkey neben dem Symbol
, um die
, um die
8. Ist die Übertragung abgeschlossen, wird
„Weiter" , um die Softwareübertragung zu
starten.
Im nachstehenden Beispiel wird die
Softwareversion 0.01.002 der Software
17X093 vom USB-Speichermedium kopiert und
überschreibt die Version 0.01.001 von 17X083,
die auf dem Token vorhanden ist.
Der Fortschritt des Schreibvorgangs der
Software-Aktualisierung auf den Token
kann mehrere Minuten dauern. Lassen Sie
das USB-Speichermedium und den Token
angeschlossen, während die Übertragung
erfolgt. Die Tasten der Steuerungsschnittstelle
funktionieren während dieses Zeitraums nicht.
Figure 28 Fortschritt der Softwareübertragung
die Fortschrittsanzeige vollständig in blau
angezeigt und der Fortschritt steht bei 100 %.
Entfernen Sie USB-Speicher und Token aus der
Steuerungsschnittstelle.
Figure 29 Softwareübertragung abgeschlossen
43
