4. Entfernen Sie die Füße (3a, 3b, 3c) vom Rahmen.

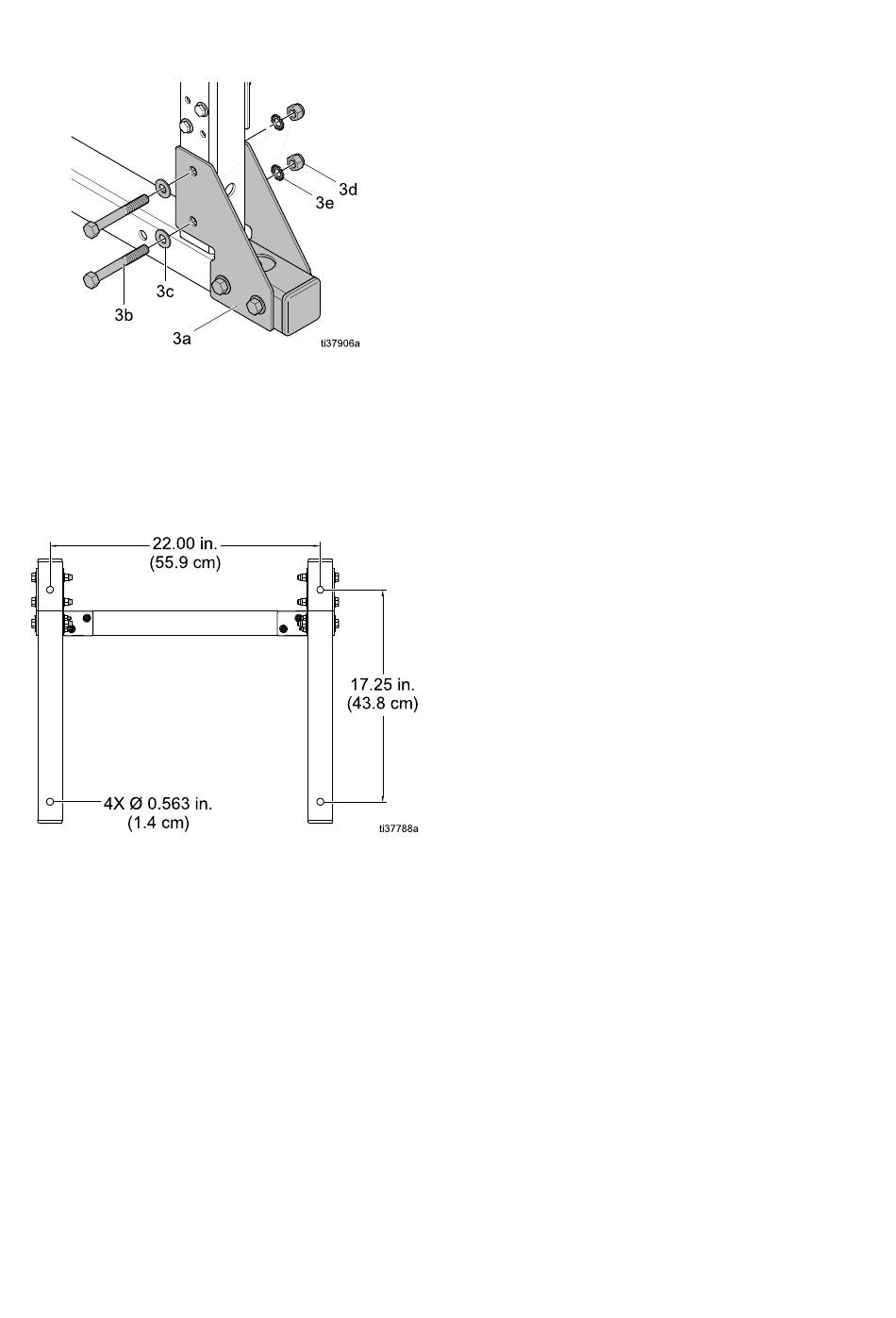

Figure 5 Entfernen der Rahmenfüße
5. Befestigen Sie das System an der Wand.
Bodenmontage
Bodenmontage Bodenmontage
1. Verwenden Sie das Lochbild, um Löcher in den
Boden zu bohren.
Figure 6 Schraubenmuster für Bodenmontage
2. Heben Sie das Isoliersystem mit zwei Personen
von der Versandpalette herunter.
3. Befestigen Sie das System auf dem Boden.
3A8019D
Montage der Montage Montage der Lichtsäule der Lichtsäule Lichtsäule
Das System ist mit einer Lichtsäule ausgestattet,
die anzeigt, wie viel Farbe sich in der
Isolierflüssigkeitspumpe (K) befindet, während sie
sich füllt und dosiert.
1. Machen Sie die Lichtsäulenhalterung (61) auf
dem Isolierschrank (CA) ausfindig. Verwenden
Sie Schrauben (66), Unterlegscheiben (67) und
Muttern (68), um die Lichtsäule (LT) an der
Lichtsäulenhalterung (61) zu befestigen.
Die Lichtsäulenhalterung kann vom
Isolierschrank abgenommen und an einem
anderen Ort installiert werden. Wenn die
Lichtsäule versetzt wird, stellen Sie sicher, dass
sie in einem nicht explosionsgefährdeten Bereich
installiert wird und dass der Maler sie von der
Spritzkabine aus sehen kann.
Längere Verlängerungskabel sind ebenfalls
erhältlich. Siehe Zubehörteile, page
2. Verbinden Sie das CAN-Kabel an der
Lichtsäule (LT) mit der Steuerschnittstelle
(C), damit das Isoliersystem mit der Leuchte
kommunizieren kann. Längere Kabel sind
ebenfalls erhältlich.
3. Unten an der Steuerung befinden sich zwei
Fittings. Schrauben Sie das Ende des
CAN-Kabels in das Fitting (111). Siehe
CAN-Kabel anschließen, page
Installation
124.
21.
